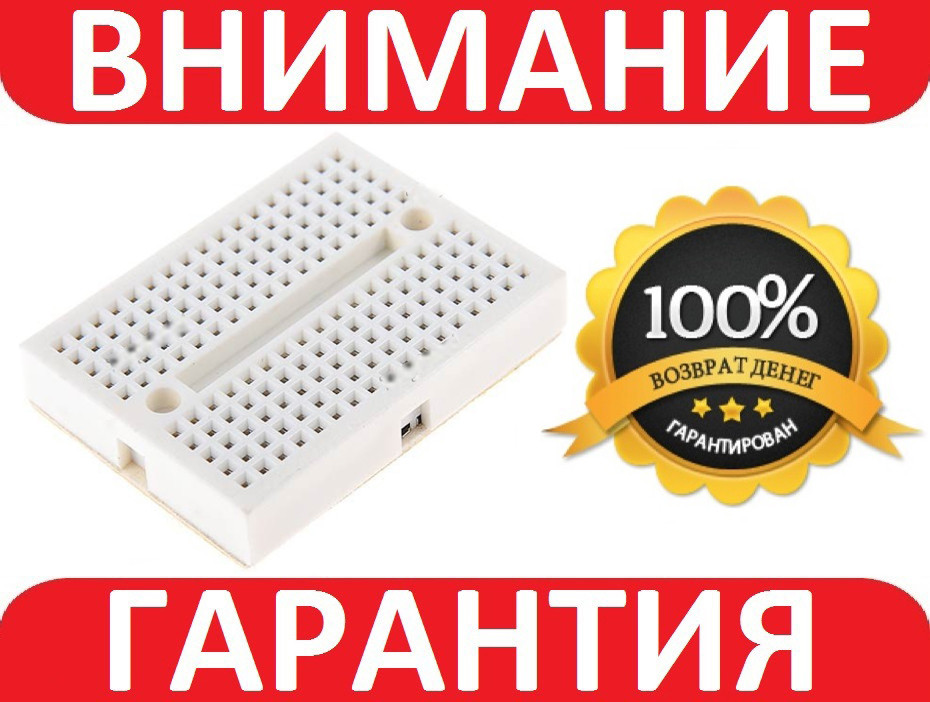

Макетная плата беспаечная SYB-170 на 170 точек

Макетная плата на 170 точек для Arduino предназначена для реализации проектов, которые требуют создание макетов. Её можно подключить непосредственно к Arduino контроллеру. Плату можно использовать для фиксации компонентов макета без пайки. С помощью платы процесс создания макета заметно упрощается и ускоряется.

Для использования макетной платы ее нужно зафиксировать на плоской поверхности. Для этого нужно снять с задней части платы защитный слой клейкой поверхности и закрепить плату. Когда плата зафиксирована, можно начинать собирать макет посредством установки в гнезда-контакты компонентов. Установка компонентов макета осуществляется без пайки. Когда макет готов, его можно подключить к Arduino контроллеру или к самостоятельно изготовленному управляющему микропроцессорному устройству и начинать работу с макетом.

Управление платой осуществляется с помощью Arduino контроллера или самостоятельно изготовленного управляющего микропроцессорного устройства.

Макетная плата состоит из 170 контактов. В середине макетной платы расположены, с каждой стороны 17 групп по 5 соединённых, горизонтально, между собой контактов.

Питание макетной платы может осуществляться как с контроллера, так и от внешних источников питания (блоков питания, батарей).

Характеристики:

• всего гнезд-контактов: 170;
• материал контактов: фосфорная бронза нанесена на сплав никеля;
• материал платы: ABS пластик;
• максимально допустимое напряжение: 300В;
• максимально допустимый ток: 3 – 5А;
• габариты платы: 45,4 х 34,4 х 9,3 мм;
• вес платы: 14 г.

Комплектация:

1 x Макетная плата
