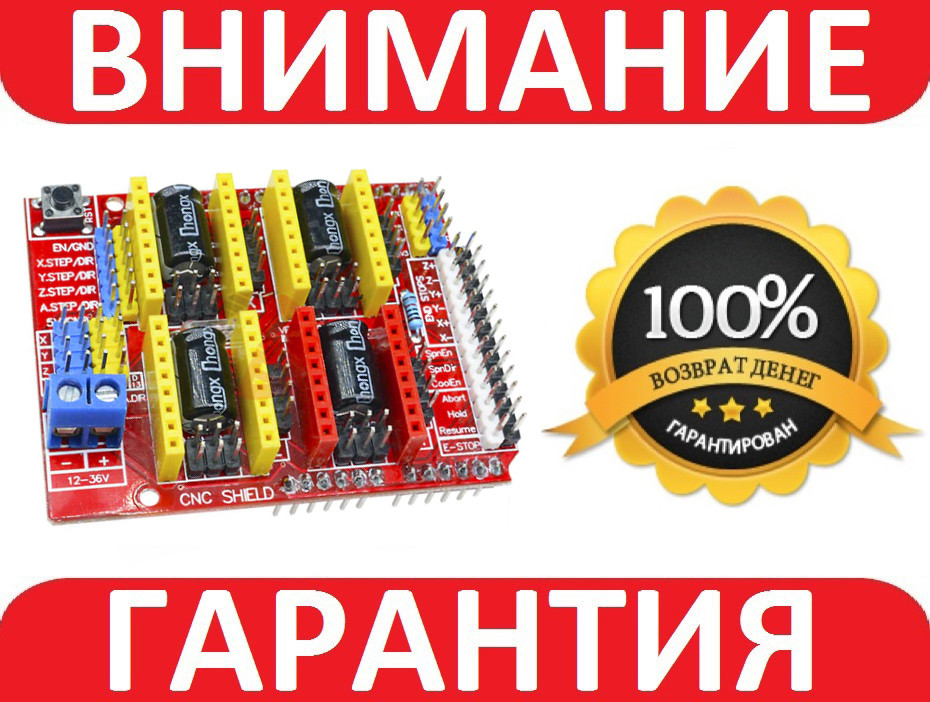

Плата расширения A4988 CNC shield v3.0 для ЧПУ станка
влево
  • Плата расширения A4988 CNC shield v3.0 для ЧПУ станка, фото 2
  • Плата расширения A4988 CNC shield v3.0 для ЧПУ станка, фото 3
  • Плата расширения A4988 CNC shield v3.0 для ЧПУ станка, фото 4
  • Плата расширения A4988 CNC shield v3.0 для ЧПУ станка, фото 5
  • Плата расширения A4988 CNC shield v3.0 для ЧПУ станка, фото 6
вправо

Плата расширения A4988 CNC shield v3.0 для ЧПУ станка

  • В наличии
  • Код: C30

56 грн

+380 (68) 367-74-11
КиевстарЗвонить после 10.00
  • +380 (50) 503-21-88
    Vodafone Звонить после 10.00
  • +380 (99) 678-07-81
    VIBER
возврат товара в течение 30 дней за счет покупателя
У компании подключены электронные платежи. Теперь вы можете купить любой товар не покидая сайта.
Плата расширения A4988 CNC shield v3.0 для ЧПУ станка
Плата расширения A4988 CNC shield v3.0 для ЧПУ станкаВ наличии
56 грн
Купить
+380 (68) 367-74-11
КиевстарЗвонить после 10.00
  • +380 (50) 503-21-88
    Vodafone Звонить после 10.00
  • +380 (99) 678-07-81
    VIBER
Описание
Информация для заказа



Плата расширения CNC Shield v3.0 для Arduino UNO создана, что бы на её основе можно создать CNC машины (ЧПУ станки):

  • 3D принтер (необходимо реле для нагрева хотэнда и стола)
  • гравировальный роутер
  • фрезерный роутер
  • лазерный роутер
Плата расширения может работать с драйверами двигателей A4988 или DRV8825 при помощи прошивки GRBL.!

Характеристики:

  • Модель - CNC Shield version 3.0
  • Размер - Arduino UNO и другие совместимые платы
  • Количество осей - 4 (X, Y, Z, A)
  • Напряжение питания логической части - 5 В
  • Напряжение питания силовой части - 12 – 36 В
  • Драйверы - A4988 или DRV8825 и другие
  • Интерфейсы - UART, I2C
  • Прошивка - Arduino GRBL
  • Размеры - 65 х 55 х 20 мм

Для работы CNC Shield необходимо:

  • вставить драйверы в желтые слоты. Драйверы A4988 или DRV8825 вставляются по разному будьте ВНИМАТЕЛЬНЫ!!!
  • настроить токи двигателей, согласно токам шаговых двигателей (регулятор на драйвере и вольтметр).
  • установить перемычки, в красные контакты М0, М1, М2, для определения режима работы драйвера согласно таблицы.
  • подключить к USB ПК и залить прошивку GRBL.

CNC Shield имеет четыре слота, для подключения четырех драйверов двигателей. Слоты, обозначенные желтым цветом, отвечают за оси X, Y, Z, красный слот за ось A.

Комплектация:

1 х Плата расширения A4988 CNC shield v3.0

  • Цена: 56 грн
