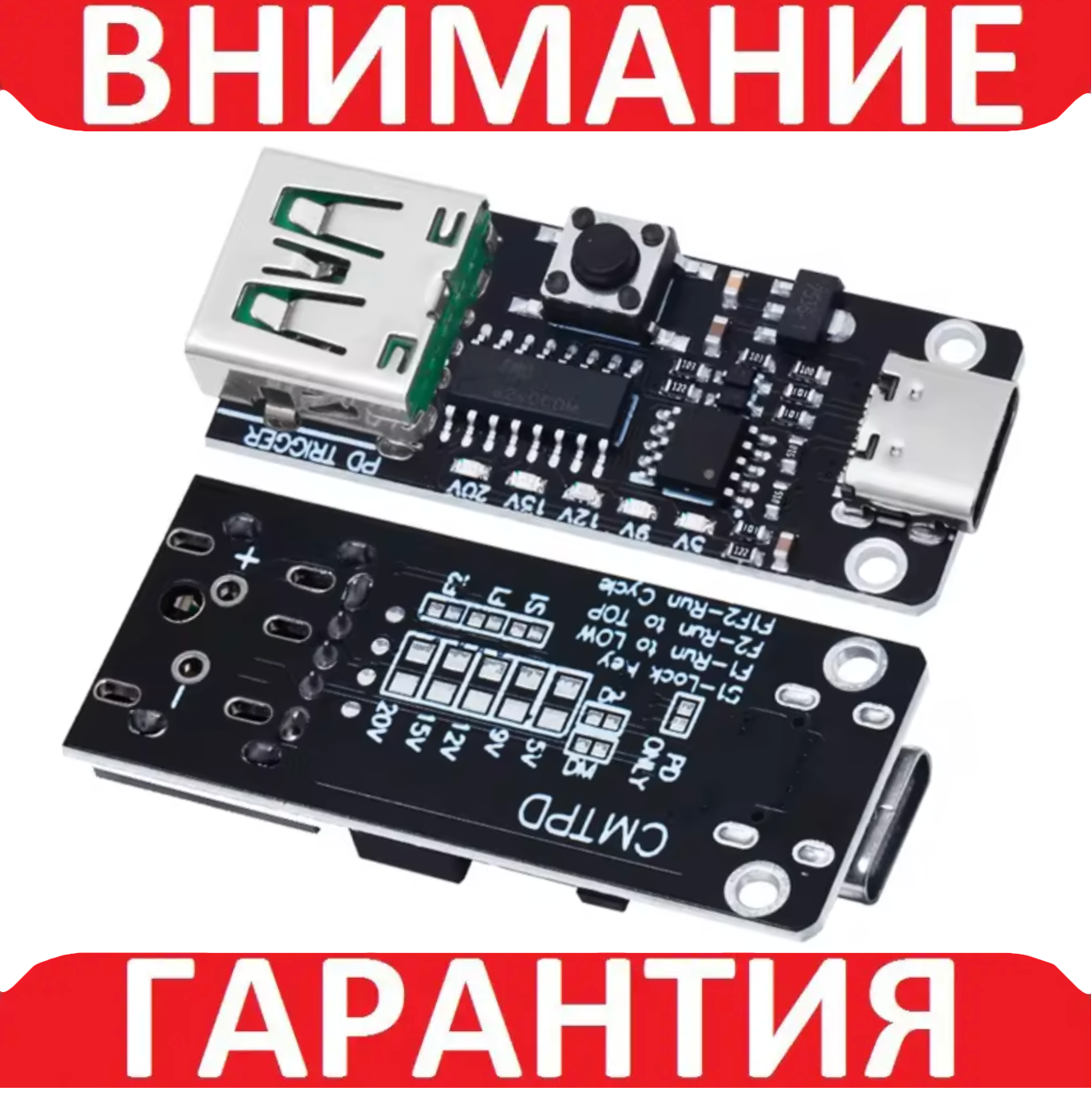

Модуль тригер 5V 9V 12 V 15 V USB Type-C 2.0/3.0 QC

PD Тригер швидкого заряджання.
Вихідна напруга з фіксованим значенням 5V-9V-12V-15V-20V, яка встановлюється за допомогою кнопки, значення цієї напруги дублюється відповідним світлодіодом. Перед під'єднанням споживача до виходу плати, переконайтеся в правильності обраного значення напруги (в ідеалі — перепровірити тестером). Стандартно пристрій готовий до роботи без потреби паяння перемичок, але є й така можливість.
Зберігається остання виставлена напруга на виході (микає світлодіод відповідної напруги).

Призначення перемичок під паяння:

• Перемичка PD — підтримка тільки протоколу PD.
• Перемички DM і DP: DM і DP можуть бути введені через USB після короткого замикання. Якщо в цьому немає потреби, не замикайте перемички.
• Перемички відповідних напруг (5V-9V-12V-15V-20V) — для встановлення потрібної на виході напруги під час увімкнення пристрою.
• Перемичка S1: призначена для блокування клавіші. Після "закорчування" — напруга перемикання необхідно розблокувати.
• Розблокування відбувається через натискання й утримання кнопки перед увімкненням (подавання живлення).
• Перед повторним увімкненням (вибиранням значення напруги) кнопку знову необхідно розблокувати.
• Перемичка F1: під час вмикання визначає підтримувані напруги, а потім встановлює напругу 5 В.
• Світлодіод відтворюватиме відповідну підтримувану напругу, і всі світлодіодні індикатори, що відповідають підтримуваній напрузі, горітимуть, інакше блиматимуть.
• Перемичка F2: теж що й коротке замикання F1, але після опитування зберігається найвища напруга, підтримувана виходом.
• Перемички F1 і F2 одночасно закорочені: це тест із нескінченним циклом.
• Напруга перемикається з низького на високий. Час опитування виходу та час переходу за замовчуванням становить 0,5 секунди.

Особливості:

• Підтримка вихідної напруги заряду PD 3.0 і PD 2.0.
• Блокування клавіш для запобігання неправильному експлуатації.
• Світлодіодний індикатор стану роботи пристрою
• Автоматичне збереження параметрів після вимкнення.
• Низьке енергоспоживання.
• Підтримка вихідної потужності до 100 Вт.

Характеристики:

• Модель: CMTPD PD 2.0/3.0 Decoy
• Вхід: USB DC 5V (Type-C)
• Вихідна напруга: 5V-9V-12V-15V-20V DC
• Максимальне навантаження на виході: 5A.
• Діапазон робочих температур: -25...85 С
• Допустимий діапазон вологості: 5...95 %

Комплектація

1 x Модуль тригер 5V 9V 12 V 15 V USB Type-C 2.0/3.0 QC
