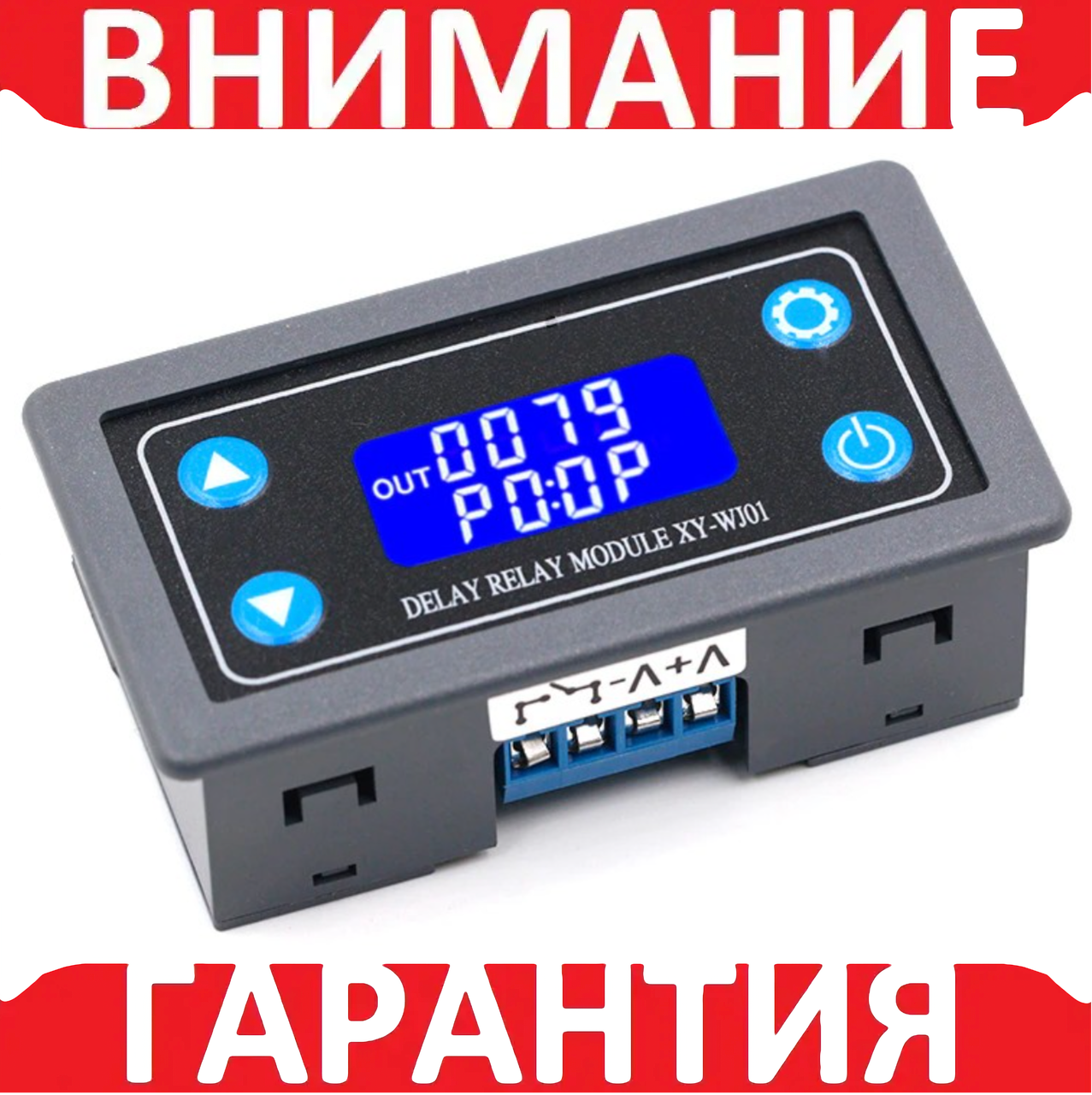

Реле времени XY-WJ01 (QYF-DS01)
- Готово до відправки
240 ₴
- +380 (50) 503-21-88Vodafone Звонить после 10.00
Настроюване реле часу підійде для періодичного ввімкнення вентиляції, опалення, LED освітлення, фар, мікронасосів, електромагнітних клапанів, двигунів постійного струму та інших пристроїв із живленням від постійної напруги.
Можливість встановлення різних параметрів OP, CL, LOP, ці параметри не залежать одна від одної та зберігаються окремо. Режим сну після 5 хвилин бездіяльності. Автоматичне збереження параметрів після вимкнення джерела живлення.Реле можна використовувати як в автоматичному режимі, так і запускається за допомогою кнопки або з зовнішнього тригера.
Основні характеристики продукту:
1. Дисплей із lcd двома колонами, може показувати параметри безпосередньо;
2. Режим запуску: високий і низький рівень, кількість перемикачів. Задовольнити більшість потреб.
3. Джерело живлення: 6 ~ 30 В.
4. Параметри можуть бути змінені через UART.
5. Кнопка зупинки для забезпечення функції аварійної зупинки.
6. 5 хвилин без жодної операції в низькопотужний стан. Будь-які дії пробуджуються.
7. OP/CL/LOP параметри можна модифікувати індивідуально
8. Всі параметри автоматично зберігаються під час вимкнення живлення.
Параметри продукту:
1. Джерело сигналу тригера: високий рівень (3,0 в ~ 24,0 в), низький рівень (0,0 В ~ 0,2 в), сигнал перемикання.
2. Вихідне навантаження Maxmum: DC 30 V 10A та AC 220 V 5A.
3. Статична електрика: 15 мА Робочий струм: 50 мА.
4. Термін служби: Понад 100000 разів; Робоча температура: -40-85 °C;
5. Ізоляція оптопара, сильна здатність антипоміх, промислова монтажна плата, після набирання живлення параметри пам'яті назавжди
Введення режиму роботи (P1 ~ P7)
P0: після спрацьовування сигналу провідність реле в OP Час потім вимикається; у OP Час сигнал є неправильним.
P1: після спрацьовування сигналу провідність реле в OP Час потім вимикається; в OP Час сигнал запускає новий таймер.
P2: після спрацьовування сигналу провідність реле в OPWремі потім вимикається; в OPWремі, тригер сигналу скидання таймера, реле вимкнене і стоп-часу.
P3: після спрацьовування сигналу Реле вимикає CL Час, а потім провідність реле.
P4: після спрацьовування сигналу провідність реле OP Час, а потім реле вимикає CL Час, а потім петля вищезазначеної дії, дає сигнал знову в петлі, вимикає реле, зупиняє таймер; і кількість циклів (Собертає) Можна встановити; кінець; циклу, тримати реле вимкненим;
P5: після спрацьовування сигналу Реле вимикає CL Час, а потім провідність релеOPВремі, а потім петля вищезазначеної дії, дає сигнал знову в петлі, реле провідності, зупинить таймер; і кількість циклів (Собертає) Можна встановити; кінець циклу, зберегти провідність реле;
P6: немає тригерного сигналу після увімкнення живлення, після провідності реле OP Час, реле вимикає CL Час, а потім петлі вищезазначеної дії, сигнал є неправильним у циклі, кількість циклів (Сокає) Можна встановити; кінець циклу, тримати реле вимкненим;
P7: немає тригерного сигналу після вмикання живлення, після того, як реле вимикає CL Час, провідність реле OP Час, а потім петлі вищезазначеної дії, сигнал є неправильним у циклі, кількість циклів (Собертає) Можна встановити; кінець циклу, зберегти провідність реле;
P8: Функція утримання сигналу: сигнал підтримується, час очищається, і провідність реле; Коли сигнал зникне, реле вимикається після синхронізації OP; Під час синхронізації є інший сигнал і час очищається;
P9: Функція утримання сигналу: сигнал підтримується, час очищається, і реле вимкнене; Коли сигнал зникне, провідність реле після синхронізації CL; Під час синхронізації є інший сигнал і час очищається;
(P0 ~ P7) режим, коротке натискання кнопки паузи, запуск синхронізації, якщо система не таймізована; Якщо система вже синхронізована, система вставляє таймер, реле вимкнене, блимає «вихід», щоб вказати нагадування;
Режим P8/P9, кнопка паузи як тригерний сигнал в інтерфейсі запуску, Коротке/довге натискання;
Діапазон часу:
0,01 сек ~ 9999 хв
Як вибрати діапазон часу:
В інтерфейсі модифікації параметрів OP/CL натисніть кнопку паузи найближчим часом, щоб вибрати діапазон часу.
XXXXДіапазон часу: 1sec ~ 9999sec
XXX. XДіапазон часу: 0.1sec ~ 999.9sec
XX. XXДіапазон часу: 0.01sec ~ 99.99sec
X.X.X.XДіапазон часу: 1 хв ~ 999,9 хв
Наприклад, якщо ви хочете встановити OPДо 3,2 секунди переміщуйте десятичну точку до десяти цифр. РК-дисплей дисплей 003,2
Опис параметрів: OPВ-режим реального часу, CL Неробочий час, скорочує час циклу (1-9999 разів, "--" являє собою нескінченну кількість циклів)
Параметри Налаштування:
A) натисніть і утримуйте клавішу SET для входу в інтерфейс налаштування;
B) Спочатку встановіть режим роботи, режим роботи блимає нагадування, встановіть режим роботи, натиснувши кнопки вгору/вниз;
В) натисніть кнопку SET, щоб вибрати режим роботи та введіть параметри системи.
D) в інтерфейсі налаштування параметрів системи натисніть клавішу SET для перемикання параметрів системи, щоб бути зміненими, і натисніть/Довмове натискання вгору/вниз, щоб змінити. (Примітка: коротке натискання в режимі P0 ~ P3/P8/P9 є неправильним);
E) в інтерфейсі модифікації параметрів OP/CL коротке натискання зупинки для перемикання блока таймера (1 s/0,1 s/0,01 s/1 min);
F) після встановлення всіх параметрів натисніть і утримуйте кнопку set упродовж понад 2 секунд, щоб відпустити руку, збережіть параметри параметрів і вийдіть з інтерфейсу налаштування.
Додаткові характеристики:
A) Низьке енергоспоживання: в інтерфейсі роботи (тільки режим P0 ~ P7), натиснувши кнопку паузи впродовж тривалого часу, функція низької потужності запускається або закрита (L-P вибирає для запуску функції hibernation, п'ять хвилин або приблизно того, без роботи, автоматичне вимкнення РК-підсвітки, нормальна робота системи, Будь-який ключ для пробудження; вимикання вимикає функцію hibernation);
B) вид параметрів: в операційному інтерфейсі коротке натискання кнопки SET для зображення поточного настроювання параметрів системи, не впливає на нормальну роботу системи;
C) перемикання зображення вмісту: у режимі P4 ~ P7, відтворення дисплея (час роботи/номір циклу), Миттєвим натисканням кнопки вниз;
Комплектація
1 x Реле времени XY-WJ01 (QYF-DS01)
