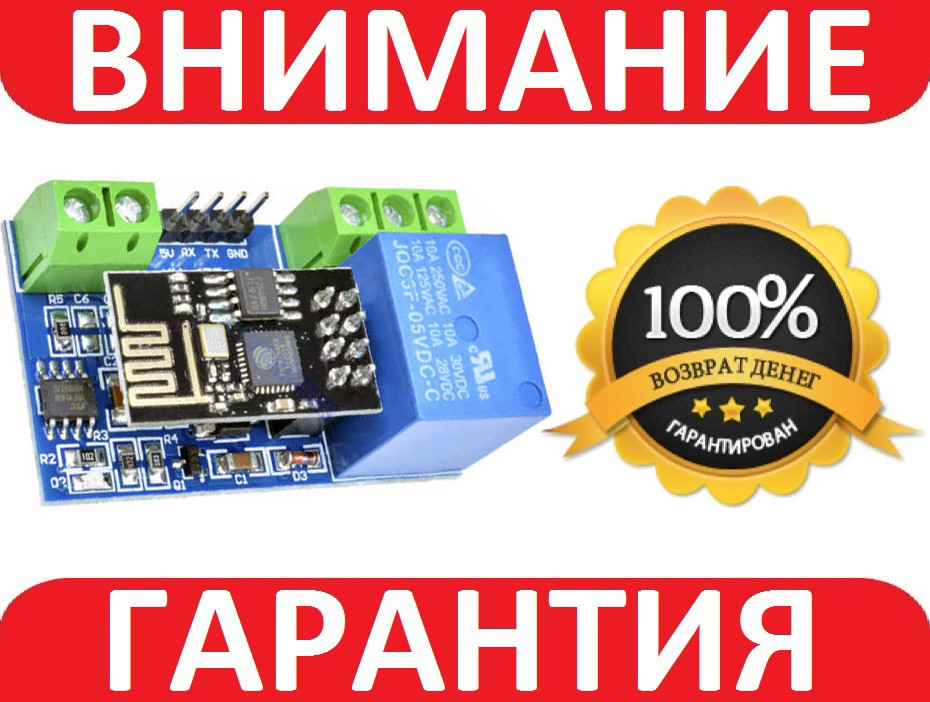

Wi-Fi модуль реле ESP8266 ESP-01 1-канальний модуль *

Wi-Fi модуль, трансивер ESP8266 ESP-01S — це мікроконтролер і Wi-Fi модуль одночасно. ESP8266 ESP-01S використовується в проєктах, де потрібне високошвидкісне бездротове передавання даних між різними об'єктами проєкту через Wi-Fi, наприклад, між контролером і датчиком, який є на відстані у важкодоступному місці тощо. Також може використовуватися як мікроконтролер для контролю й керування в різних проєктах, може під'єднуватися до програмного забезпечення, що виконується на комп'ютері. Контролер сумісний з усіма платами розширення форм фактора ESP-01. Мікроконтролер ESP8266 підтримує мови програмування C++, eLua, MicroPython.
Практичне застосування ESP8266 ESP-01S: системи безпеки, системи віддаленого контролю, системи домашньої автоматизації, системи промислового контролю, системи телеметрії.

Модуль реле 1-канальний 5 В ESP8266 ESP-01S використовується для комутації електричних ланцюгів із великим робочим струмом.
Для використання релейного модуля потрібно з'єднати його з контролером сімейства ESP-01. Контролер приєднується до 8-пінового гнізду, яке позначене жовтим кольором. Напрямок встановлення контролера вказано на корпусі релейного модуля піктограмою стрілки. Оскільки релейний модуль використовує тільки один цифровий вхід контролера, то другий цифровий вхід буде доступний іншій периферії «скрізняком» через плату модуля.
Релейний модуль спрацьовує від керівного сигналу значенням 3,3 В, який подається від контролера. Керувальний сигнал має подаватися через цифровий вивід контролера.
Позначення контактів реле підписане на корпусі модуля NO, NC, COM. Без впливу керівного сигналу реле буде в нормально закритому стані (замкнені NC-COM). Під час подавання керівного сигналу реле переходить у нормальний відкритий стан (замкнутий NO-COM) і починає горіти індикатор роботи реле. Реле буде в нормальному відкритому стані доти, поки подається керівний сигнал. Отже, за допомогою модуля можна виконувати завдання як на замикання ланцюга під час подавання керівного сигналу, так і на розмикання ланцюга, а також обидва завдання. Логічна та силова частина модуля не мають оптичного розв'язання.
На платі модуля є кнопка, позначена RST. Вона використовується для перезавантаження мікроконтролера.
Живлення релейного модуля здійснюється від зовнішнього джерела живлення. Напруга живлення модуля становить 5 В. Живлення релейного модуля під'єднується до контактів, позначених 5V і GND.

Характеристики:

1) Контролер

• модель: ESP-01S;
• мікроконтролер: ESP8266;
• тактова частота контролера: 40 МГц;
• флешпам'ять: P25Q80H;
• об'єм флешпам'яті: 1 Мбайт;
• інтерфейси: UART, SPI, I2C, I2S, PWM, SDIO 2.0;
• режими роботи приймача: клієнт (STA), точка доступу (AP), клієнт + точка доступу (STA+AP);
• підтримка протоколів: 802.11 b/g/n, Wi-Fi Direct (P2P), soft-AP Integrated TCP/IP;
• вихідна потужність: +19,5 дБм;
• відстань приймання/передавання в ідеальних умовах: 400 м;

2) Релейний модуль

• модель: HW-655
• сумісність із контролерами: сімейства ESP-01;
• робочий струм реле: 15 – 20 мА;
• напруга живлення: 5 В;
• значення керівного сигналу: 3,3 В;
• реле высокого тока: SRD-5VDC-SL-C AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A;
• габарити: 37 x 25 x 18 мм;

​Комплектація

1 x Wi-Fi модуль трансивер ESP8266 ESP-01

1 х 1-канальний модуль реле
