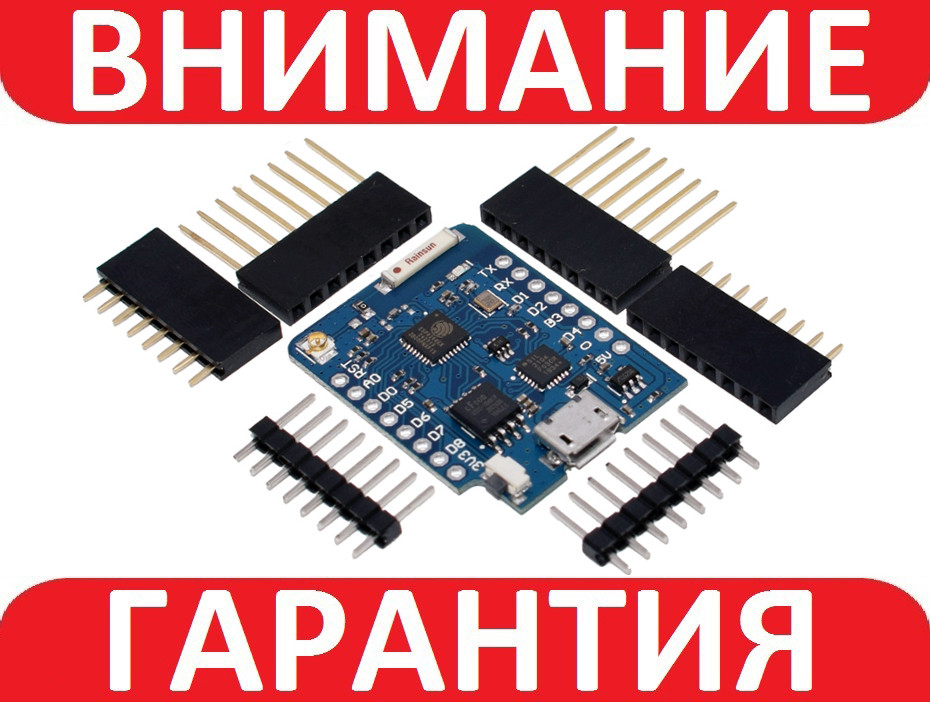

Плата WeMos D1 mini pro WiFi на базе ESP8266 Arduino

WeMos D1 mini Pro — — це плата, що дає змогу керувати різними модулями замість Arduino, але на відміну від більшості плат Arduino у плати WeMos D1 mini Pro більший обсяг пам'яті програм і пам'яті ОЗП, вона побудована на базі 32 розрядного мікроконтролера з більшою тактовою частотою й обладнана вбудованим WiFi модулем, який можна налаштувати як клієнт (STA), точка доступу (AP), або клієнт +очка доступу (STA+AP). Мікроконтролер ESP8266 працює на тактовій частоті 80 МГц, використовує зовнішню пам'ять програм Flash 16 МБ і має оперативну пам'ять RAM даних на 80 КБ (для зберігання значень змінних), і пам'яттю RAM інструкцій на 32 КБ.

Плата WeMos D1 mini Pro може бути просочена від USB через кабель USB — microUSB, або від зовнішнього джерела живлення на 5 В (виводи 5V і GND), або на 3,3 В (виводи 3V3 і GND) постійного струму.

Мікроконтролер споживає до:

• 200 мА в режимі передавання даних через Wi-Fi.
• 60 мА в режимі приймання даних через Wi-Fi.
• 40 мА в режимі очікування.
• 1 мА в режимі зниженого енергоспоживання зі збереженням з'єднання через Wi-Fi.
• 20 мкА в режимі глибокого сну.

Передовою версією плати WEMOS D1 mini Pro є плата Wemos D1 mini, у якої 4 МБ flash пам'яті, PCB антена, немає роз'єму IPX для під'єднання зовнішньої антени та використовується чип USB-UART перетворювача HC340G. Габарити цих плат, розташування виводів і їхнє призначення ідентичні.

Всі цифрові висновки, крім D0, можна використовувати для роботи з зовнішніми перериваннями, ШІМ, шиною I2C або 1-wire (виводи шини I2C за замовчуванням D1 і D2, але їх можна перерахувати). Логічні рівні всіх цифрових виводів 3,3 В. На аналоговий вхід A0 можна подавати напругу до 3,2 В. Виведення D3, D4 і D8 підтягнуті до 3V3 через резистори 10 кОм (це пов'язано з особливістю завантаження скетчів у плату).

Характеристики:

• Мікроконтролер: ESP8266;
• Розрядність: 32 біти;
• Напруга живлення плати: 3,3 / 5 В;
• Бездротовий інтерфейс: Wi-Fi 802.11 b/g/n 2,4 ГГц (STA/AP/STA+AP, WEP/TKIP/AES, WPA/WPA2);
• Підтримувані шини: SPI, I2C, I2S, 1-wire, UART, UART1, IR Remote Control;
• Цифрові висновки I/O: 11 (RX, TX, D0...D8) всі висновки, крім D0, підтримують INT (зовнішнє переривання), ШІМ, I2C, 1-wire;
• Аналогові входи: 1 (A0) 10-бітний АЦП;
• Логічні рівні виведення I/O: 3,3 В;
• Максимальний струм на виводі I/O: 12 мА (для кожного виведення);
• Максимальна напруга на вході A0: 3,2 В (між виведенням A0 і GND);
• Flash-пам'ять: 16 МБ. (Arduino IDE підтримує тільки 4 з них);
• RAM-пам'ять даних: 80 КБ;
• RAM-пам'ять інструкцій: 32 КБ;
• Тактова частота мікроконтролера: 80 МГц;
•  Чип USB-UART перетворювача: CP2104;
• Робоча температура: -40... +85 °C;
• Габарити: 34,2x25,6 мм;
• Вага: 10 г;

​Комплектація

1 x Плата WeMos D1 mini pro WiFi на базе ESP8266 Arduino
