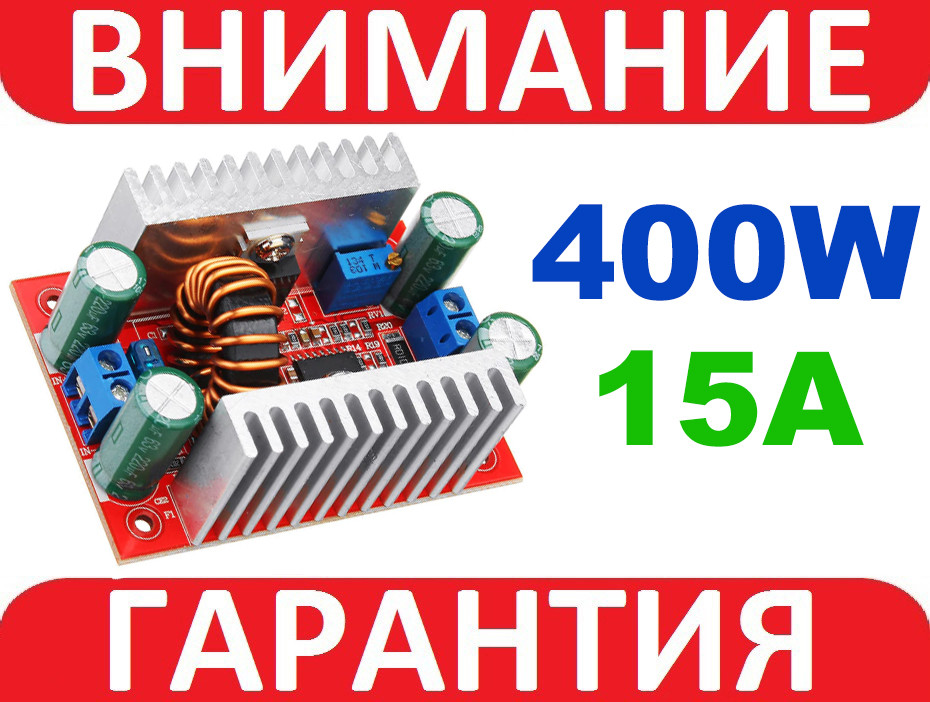

Підвищуючий перетворювач TL494 400Вт 15А DC-DC

Підвищувальний конвертер постійної напруги використовується для збільшення вхідної напруги в ланцюзі. Використовується в нескладних проектах на мікроконтролерах. Може використовуватися разом з будь-якими джерелами постійної напруги, в тому числі нестабілізованими, як, наприклад, сонячні панелі, акумулятори тощо для отримання на виході стабільноъ напруги певного номіналу, для живлення будь-якої електроніки (телефонів, ноутбуків, планшетних комп'ютерів, радіостанцій тощо).
Для використання підвищувального конвертера потрібно зібрати на його основі макет, а саме: з'ясувати, чи потрібно використовувати конвертер, підключити вхідна напруга, підключити потрібний пристрій до виходу, подати живлення, провести настройку конвертера і починати роботу.
Управління підвищує конвертером здійснюється з допомогою настроювальних резисторів, які знаходяться на корпусі пристрою. З їх допомогою можна змінювати значення вихідної напруги і струму: RV1 – напруги, RV2 – струму.
На підвищуючому конвертері є дві клемних колодки для підключення вхідноъ напруги і для підключення якого пристрою до виходу конвертера:

• клемна колодка для підключення вхідноъ напруги має дві клеми затиску, до яких приєднується джерело вхідної напруги. Позначення контактів IN+, IN-;
• клемна колодка для підключення пристрою до виходу конвертора має дві клеми затиску, до яких приєднується споживач вихідної напруги. Позначення контактів +, -;

Характеристики:

• зібраний на мікросхемі: TL494;
• вхідна напруга: 8.5 – 50 В постійного струму;
• вхідний струм (максимальний): 15 (якщо струм більше 8а рекомендуємо встановити вентилятор);
• вихідна напруга: 10 – 60 (є можливість регулювання з допомогою настроювального резистора);
• вихідний струм (максимальний): 0.2-12 (є можливість регулювання з допомогою настроювального резистора);
• максимальна потужність: 400 Вт;
• Робоча частота: 150кГц;
• захист від короткого замикання по входу: запобіжник 15а;
• захист від зворотної полярності: немає
• захист від перевантаження: є;
• коефіцієнт корисної дії: 96 %;
• габарити 67 x 48 x 28 мм;

Комплектація:

1 x підвищувальний Перетворювач 400W 15A
