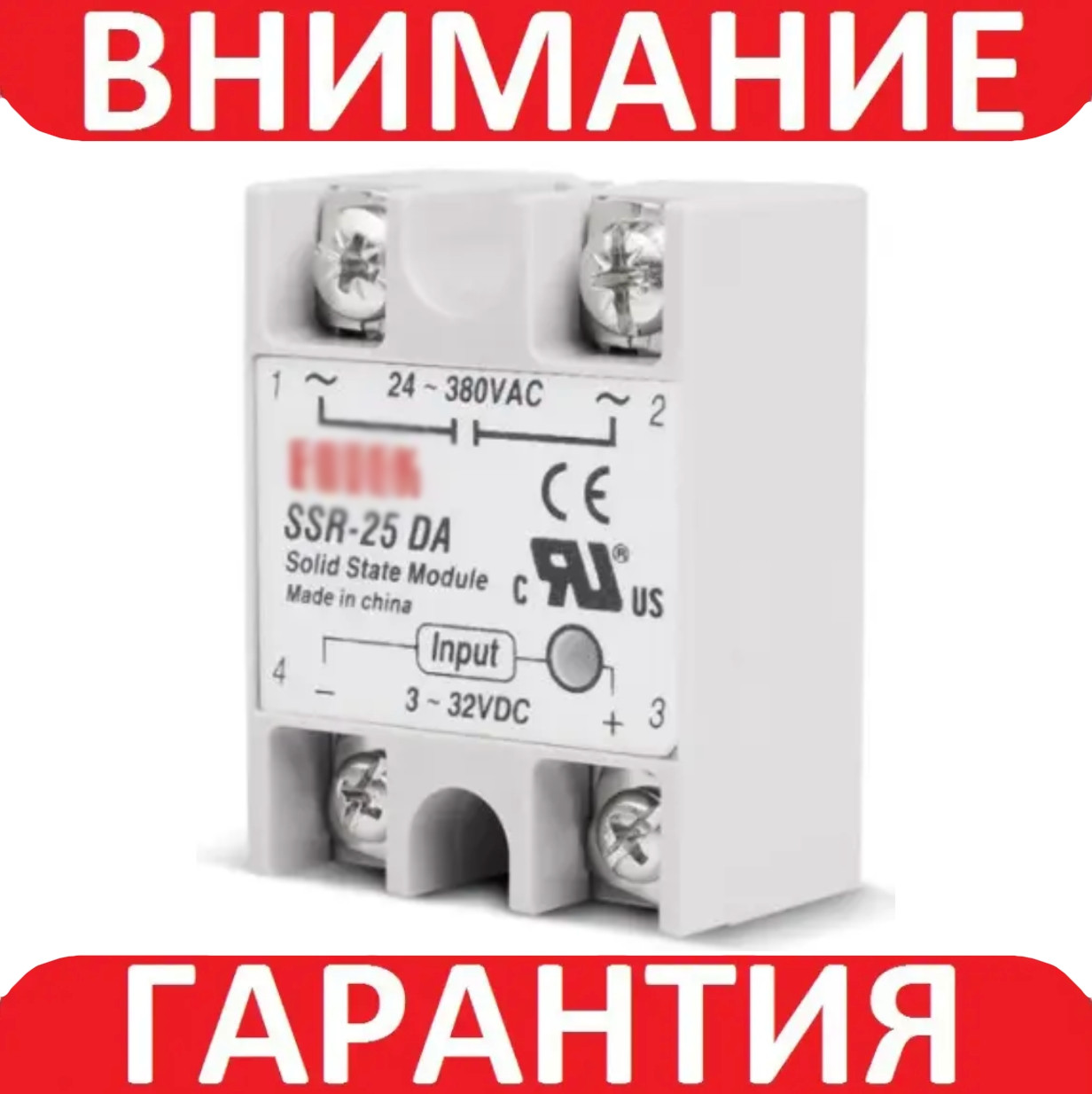

Однофазне твердотільне реле SSR-25DA 25 А DC-AC
влево
  • Однофазне твердотільне реле SSR-25DA 25 А DC-AC, фото 3
вправо

Однофазне твердотільне реле SSR-25DA 25 А DC-AC

  • Готово до відправки
  • Код: К29

170 ₴

+380 (68) 367-74-11
КиевстарЗвонить после 10.00
  • +380 (50) 503-21-88
    Vodafone Звонить после 10.00
повернення товару протягом 30 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Однофазне твердотільне реле SSR-25DA 25 А DC-AC
Однофазне твердотільне реле SSR-25DA 25 А DC-ACГотово до відправки
170 ₴
+380 (68) 367-74-11
КиевстарЗвонить после 10.00
  • +380 (50) 503-21-88
    Vodafone Звонить после 10.00
Опис
Характеристики
Інформація для замовлення

Однофазне твердотільне реле SSR-25 25 А 24-380 В використовується для безконтактної комутації пристроїв із робочою напругою 24-380 В змінного струму.
Для використання реле потрібно увімкнути його в ланцюг із робочою напругою 24-380 В змінного струму, яку потрібно комутувати, клемами «1» і «2» (полярність не має значення). Потім до клем «3+» і «4-» потрібно під'єднати керівний сигнал постійного струму з напругою 3-32 В на увімкнення/вимкнення реле. Якщо на релі подається керівний сигнал, то має горіти червоний світлодіод, який є на корпусі реле.
На корпусі однофазного твердотільного реле SSR-25 25 А 24-380 В є чотири клеми затискача. Клеми «1» і «2» використовуються для комутації ланцюгів. Клеми «3+» і «4-» використовуються для під'єднання до реле керівного сигналу постійного струму.
Живлення реле здійснюється від керівного сигналу постійного струму. Напруга живлення 3-32 В постійного струму.

Внимание! Твердотільні реле типу SSR призначені для комутації навантаження з активною (резистивною) складником і для слабо-місткісного навантаження, наприклад, лампи розжарювання, нагрівальні та ін. Твердотільні реле типу SSR не призначені для комутації навантаження з реактивною (індуктивною та ємнісною) складником, наприклад, електродвигунів. Для комутації навантаження з реактивним складником потрібно дотримуватися умов: максимальний комутований струм має становити 20-40% від номінального; обов'язково використання радіатора та вентилятора обдування. Якщо під час використання реле, для комутації навантаження з реактивним складником, температура занадто висока — потрібно зменшити максимальний комутований струм.

Характеристики:

  • модель: SSR-25 DA;
  • тип: DC – AC;
  • метод керування: комутація під час переходу струму через нуль;
  • номінальна напруга керування: 3 – 32 В постійного струму;
  • напруга увімкнення/вимикання: понад 2,4 В/менша за 1 В;
  • струм спрацьовування: 7,5 мА/12 В;
  • номінальна напруга навантаження: 24 – 380 В змінного струму;
  • номінальний струм навантаження: 15 А;
  • падіння напруги: 1,6 В / 25°С;
  • максимальний короткочасний струм: 410 А;
  • ток утечки: 3 мА;
  • час відгуку на вхідний сигнал: менш ніж 10 мс;
  • діелектрична міцність: понад 2,5 кВ АС / 1 хв;
  • опір ізоляції: понад 50 МОм / 500В DC;
  • діапазон робочих температур: -20 – 80°С;
  • фізичні розміри (Д х Ш х В): 60 х 45 х 24 мм;
  • вага: 110 г.

Комплектація

1 х Однофазне твердотільне реле SSR-25DA
