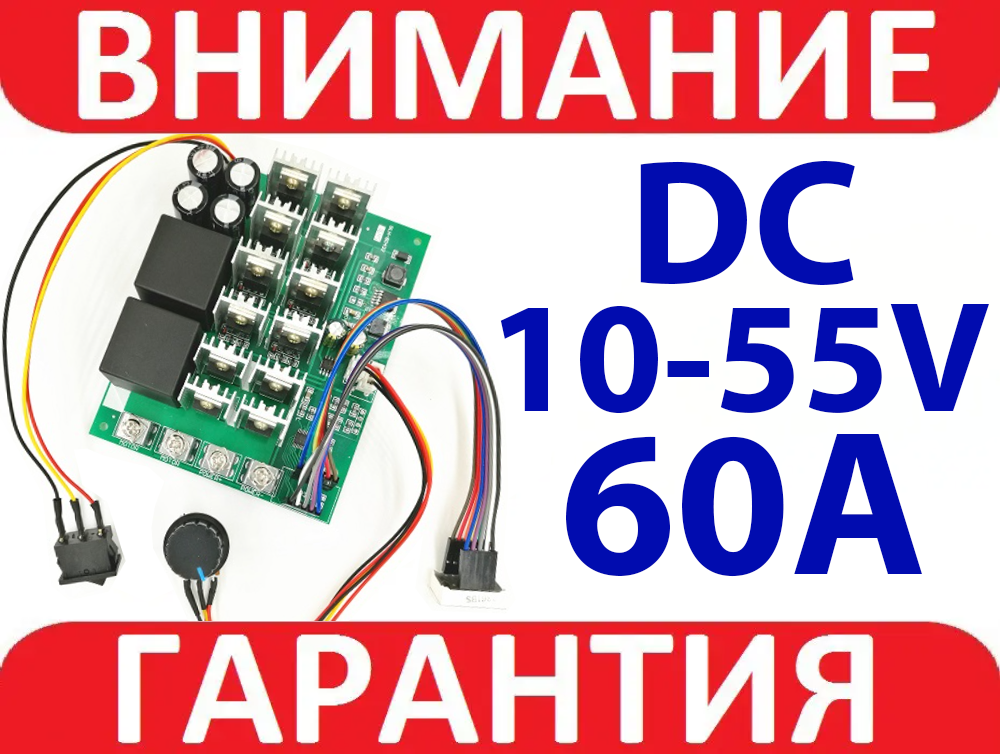

ШІМ регулятор швидкості двигуна 10-55 В 60 A з реверсом та індикацією

Регулятор ШІМ для швидкості двигуна, розрахований на 10-55 В 60 А 3300 Вт. Застосовують, щоб максимально точно відрегулювати швидкість двигуна, що працює на постійному струмі.

Щоб розпочати використання регулятора, під'єднайте до нього потрібний двигун, розрахований на постійний струм, і живлення. Потім починайте роботу.


Швидкість двигуна керує регулювальним резистором із ручкою. Ви можете задати швидкість, що становить від 1% до 100% показника максимальної швидкості конкретного двигуна. У регулювального резистора є функція вмикання і вимкнення. Щоб здійснити вимкнення, поверніть ручку резистора до упору в бік зниження швидкості — почуться клацання. Якщо ж потрібно увімкнути резистор, поверніть ручку в протилежну сторону — і знову почуєте клацання, яке цього разу сповіститиме про те, що резистор увімкнений.

Максимальний показник потужності під'єднаного двигуна залежить від напруги живлення.


Потужність двигуна може становити від 0,01 до 3300 Вт.
    якщо напруга 12 В, максимальне значення потужності — 480 Вт;
    якщо напруга 24 В, максимальне значення потужності — 960 Вт;
    якщо напруга 36 В, максимальне значення потужності — 1440 Вт;
    якщо напруга 50 В, максимальне значення потужності — 3300 Вт.


Плата регулятора обладнана чотирма клемами-затискачами, до яких під'єднують двигун і живлення.

Квінтакти позначені:

•     для подавання живлення: Power- та Power+;
•     для під'єднання двигуна: Motor- та Motor+.

Регулятор отримує живлення від зовнішнього джерела. Показники напруги живлення — від 10 до 55 В, постійний струм. Максимальне значення комутованого струму — 60 А.

Характеристики:

• регулювання швидкостей для двигунів (постійний струм) за допомогою ШІМ;
• показник напруги живлення: від 10 до 55 В, постійний струм;
• рекомендований максимальний струм тривалий: 60А;
• максимальне значення комутованого струму  (коротко): 80 А;
• реверс: Так;
• діапазон робочого циклу ШІМ: від 1% до 100%;
• показник потужності двигуна: від 0,01 до 3300 Вт (залежить від напруги живлення);
• показник частоти ШІМ: 15 кГц;
• габарити: 100 x 76 x 28 мм;
• вага регулятора: 165 г;

Комплектація:

1 x ШІМ регулятор швидкості двигуна 10-55 В 60A з  індикацією
