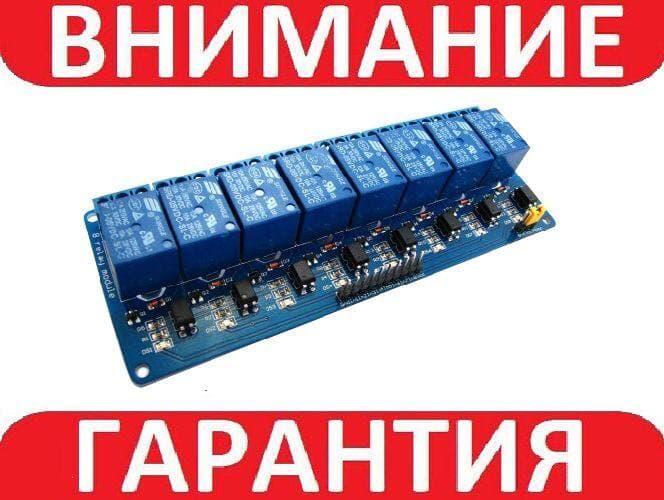

8-канальний модуль реле 12V для Arduino

8-канальний модуль реле 12 V для Arduino PIC ARM AVR використовується для керування різними приладами з великим вхідним струмом.
Для використання релейного модуля до нього потрібно під'єднати керований пристрій. Потім потрібно під'єднати до виведення Vcc і Gnd модуля живлення 12 В. Потім до керівних виводів ln1 — ln8 релейного модуля потрібно під'єднати мікроконтролер, комп'ютер або інший пристрій керування і братися до роботи.
До кожного з 8 реле під'єднаний червоний світлодіод, який світитиметься, коли реле увімкнене.
Релейний модуль має два інтерфейси — для під'єднання керівного пристрою (мікроконтролера, комп'ютера) і для під'єднання керованих приладів до реле:
  для під'єднання релейного модуля до пристрою керування використовується 10-піновий  інтерфейс. Контакти GND і VCC для під'єднання +12 В, виводки ln1 — ln8 для під'єднання керівного сигналу;
  для під'єднання керованих приладів до реле на платі є 24-контакту-затискача (по 3 на кожне реле).
Живлення релейного модуля відбувається або від керівного пристрою, або зовнішніх джерел живлення (блоків живлення, батарей). Якщо вам потрібна повна оптична ізоляція, під'єднайте Vcc до виходу +12 В Arduino, але не під'єднуйтеся до Gnd. Приберіть джампер Vcc to JDVc. Під'єднайте окремі +12 В до виведення JDVcc і Gnd із плати — це дасть живлення для транзисторів і обмотування реле.
Якщо ж вам досить ізоляції реле, то можна просто живити модуль від виводів Arduino +12 В і Gnd і залишити джампер Vcc to JD-Vcc на своєму місці.
Характеристики:

•   робочий струм одного реле: 15 – 20мА;
•   керівна напруга реле: 12В;
•   реле высокого тока: AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A;
•   світлодіодна індикація стану кожного реле;
•   стандартний інтерфейс, через який можна керувати релейним модулем за допомогою контролерів Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic або з комп'ютера;
•   Фізичні розміри: 140 х 50 х 19 мм;
•   вага: 117 г.

Комплектація
1 х Релейний модуль 8 каналів 12 В
