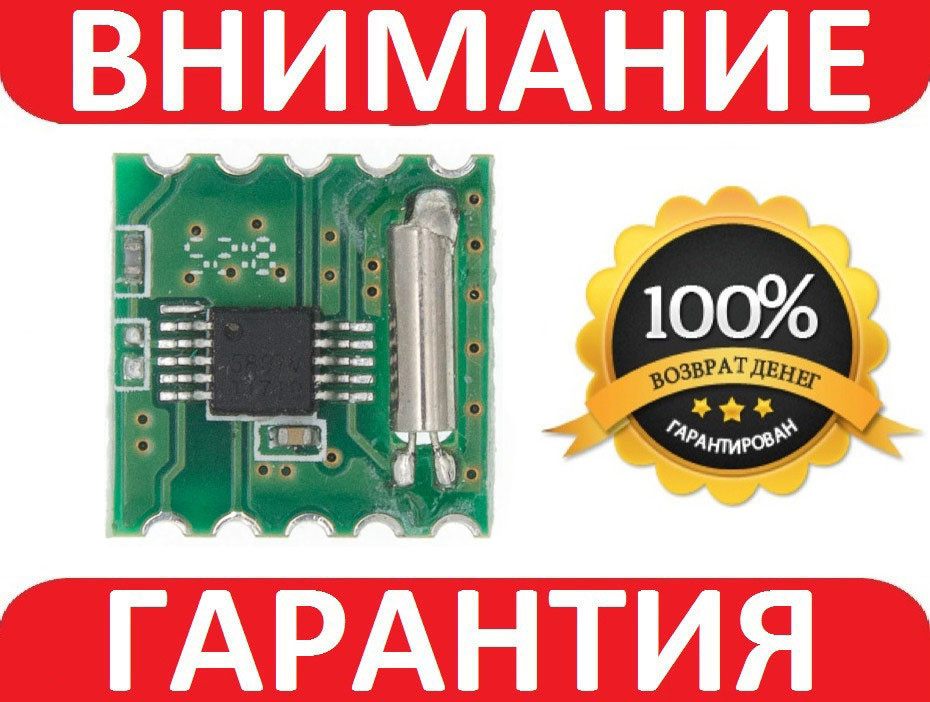

FM-радіомодуль стерео RDA5807M для Arduino
- Готово до відправки
- Код: 3121-33
29 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (50) 503-21-88Vodafone Звонить после 10.00
FM-радіомодуль стерео RDA5807M для Arduino використовується для створення проєктів, де потрібен FM радіоприймач.
Для використання модуля потрібно спочатку зібрати на його основі макет (під'єднати живлення, під'єднати до контролера, під'єднати антену). Після цього можна починати роботу. RDA5807M може приймати дані RDS/RBDS, але для цього потрібна гарна антена. Діапазон частот 50 МГц — 115 МГц, а це означає, що модуль може приймати станції на підзабутих хвилях УКВ (ультракороткі хвилі).
Керування модулем здійснюється або від Arduino контролера, або від іншого керівного мікропроцесорного пристрою через інтерфейс IIC за допомогою спеціальних програм.
FM-радіомодуль стерео RDA5807M для Arduino має 10 клем під паяння для під'єднання живлення, антени, мікроконтролера.
Контакти FM радіомодуля стерео RDA5807M для Arduino:
- інтерфейс IIC контакти 1 і 2 (1-SDA, 2-SCL);
- контакт 3 Busmode (настроювання шини, не використовується);
- контакт 4 Write/Read (не використовується);
- контакти 5 і 10 напруга живлення (5-VCC, 10-GND);
- контакти 8 і 9 аудіовихід (8-audio L, 9-audio R);
- контакт 7 RCK External clock input (не використовується);
- контакт 6 антен.
Характеристики:
- модель: RRD – 102 Ver:2.0;
- модуль зібраний на чипі: 5807M;
- діапазон частот: 50 МГц – 115 МГц;
- настроюваний крок між каналами: 200 кГц, 100 кГц, 50 кГц, 25 кГц;
- підтримує: RDS/RBDS;
- напруга живлення: 2,7 – 3,6В;
- струм споживання в режимі сну: 5 мкА;
- струм споживання в робочому режимі: до 21 мА;
- навантаження на виході звукового каналу: 32 Ом;
- інтерфейс керування: IIC;
- вбудований годинниковий кварц: 32.768 КГц.
- габарити модуля: 11 х 11 х 2 мм;
- вага: 1 г;
- колір: зелений.
Комплектація:
1 х FM-радіомодуль стерео RDA5807M для Arduino
- Ціна: 29 ₴
