Драйвер крокового двигуна DC 5-12 В 2-фазний 4-дротовий/4-фазний 5-провідний
- Готово до відправки
- Код: 3124-33
254 ₴
- +380 (50) 503-21-88Vodafone Звонить после 10.00

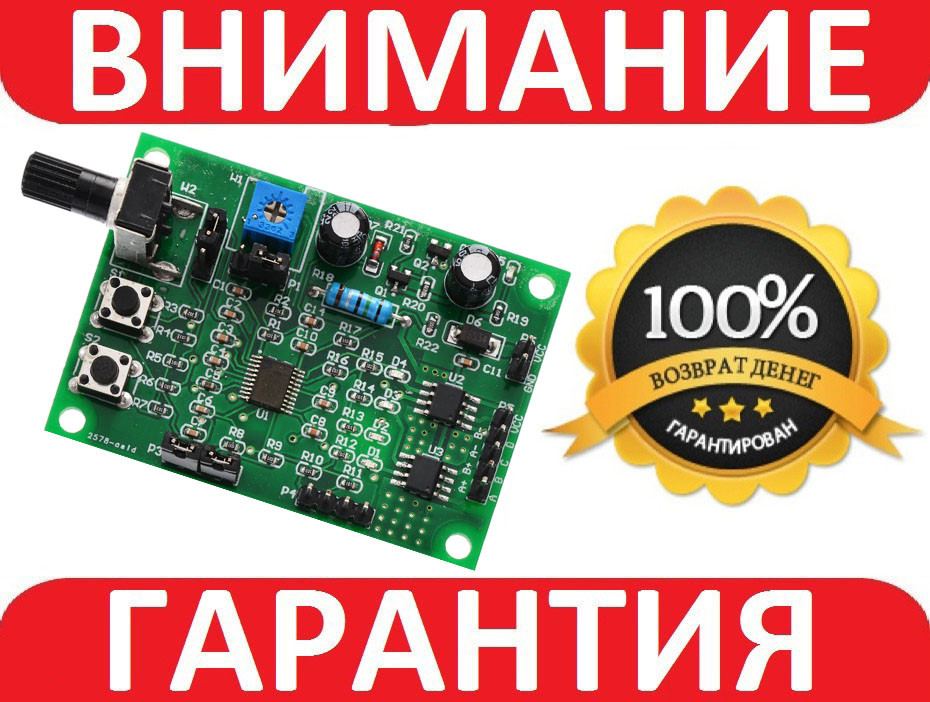

2-фазний/4-фазний Драйвер крокового двигуна. Плата керування приводом має 4 варіанти робочого режиму.
Робочий режим:
-
1. Нормальний режим 1: кнопка запуску та зупинки S1, кнопка прямого та зворотного ходу S2, регулювання швидкості за допомогою потенціометра W2. Якщо потрібно реверсування межі, два кінцеві вимикачі можуть бути під'єднані до штирю P3, а вал руху двигуна змонтований із контактами, так що двигун здійснюватиме зворотно-поступальний рух у межах ходу між двома кінцевими вимикачами.
-
2. Нормальний режим 2: S1 спрямовує кнопку пуску вперед, S2 змінює положення кнопки пуску, натисніть будь-яку кнопку для зупинки. Регулювання швидкості потенціометром W2. Якщо потрібно обмежувач ходу, до контакту P3 можна під'єднати два кінцеві вимикачі, щоб двигун зупинятися під час дотику до кінцевого вимикача, а двигун обертався у зворотному напрямку після натискання протилежної кнопки.
-
3. Толчковий режим: S1 натискає на пряме обертання, відпускає стопор, S2 натискає зворотне обертання, відпускає стоп, а потенціометр W2 регулює швидкість. Якщо потрібен кінцевий упор, верхній кінцевий вимикач можна під'єднати до P3.
-
4. Автоматичний режим туди і назад: S1 запускається й зупиняється, S2 реверсується, потенціометр W2 швидкості, а потенціометр W1 регулює автоматичні кроки туди і назад. Після запуску двигун автоматично обертається вперед і назад у межах кількості кроків, заданого параметром W1
Характеристики:
-
напруги: 5 В-12 В постійного струму
-
Номінальний струм: ≤800 мА
-
Захист від зворотного під'єднання живлення: так
-
Захист від перевантаження за струмом: так
-
Захист від перегрівання: так
Комплектація:
1 х Драйвер крокового двигуна
| Основні | |
|---|---|
| Виробник | China |
| Країна виробник | Китай |
- Ціна: 254 ₴
