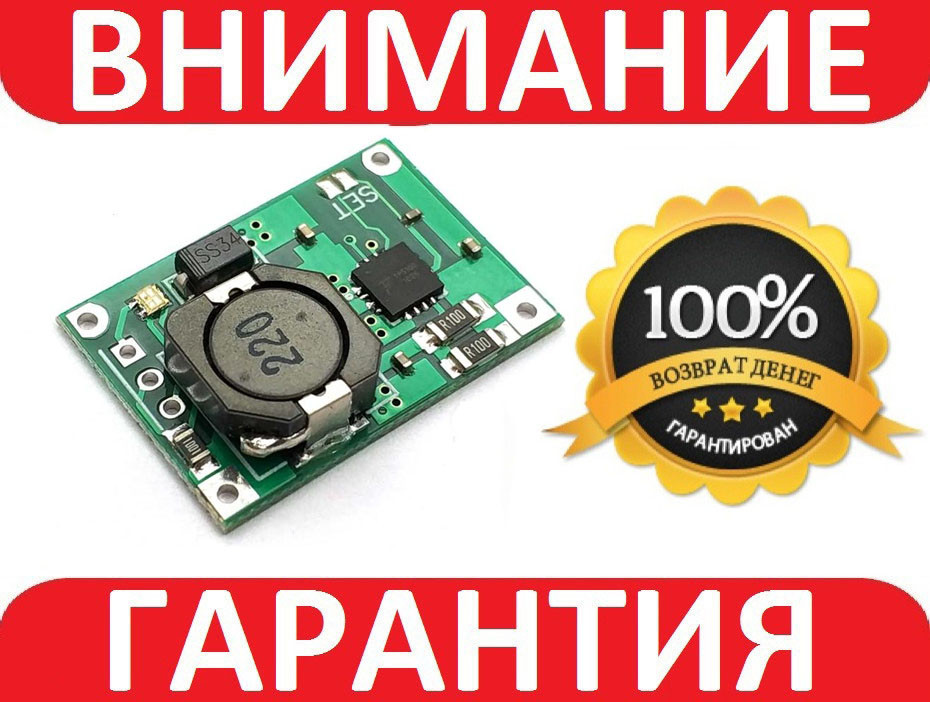

Зарядний модуль TP5100 18650

Зарядний модуль на базі TP5100 дозволяє заряджати li-ion батареї максимальним струмом 2А .По замовчуванням виставлений струм заряду 2А. Для заряду струмом 1А потрібно випаяти один резистор  "R100".

При заряді струмом більше 1А рекомендується встановити радіатор.

Також модуль може заряджати як 1 акумулятор li-ion, так і 2 акумулятори в послідовному включенні:

- Напуга повного заряду для 1 Li-Ion акумулятора — 4,2 Ст.
При цьому вхідна напуга повинна бути від 5 до 15В.

- Напуга повного заряду для 2-х, послідовно включених, Li-Ion акумуляторів - 8,4 Ст.
При цьому вхідна напуга повинна бути від 10 до 15В.

По замовчуванню виставлений режим заряду 1-го Li-Ion акумулятора.
При необхідності заряджати два Li-Ion акумулятора потрібно впаяти перемичку між контактами "SET".

Індикація заряду:
- Світиться синій - немає батареї або заряд закінчено.
- Світиться червоний - йде заряд.
При необхідності можна встановити зовнішній двоколірний світлодіод, для цього на платі передбачені три контакти для пайки.

TP5100 являє собою подвійний перемикач buck 8,4 V, з перемиканням між дальнім і клітини 4. 2V-літієва батарея Заряджання чип керування. Його ультракомпактний QFN16 пакет і простий Зовнішній ланцюг, що робить TP5100 ідеальним для портативного обладнання, так що великий струм керування заряджанням програм. Тим часом, TP5100 вбудований вхідний струм, захист від зниженої напруги, захист від перегрівання, захист від короткого замикання, контроль температури батареї, захист від зворотної батареї.
TP5100 мають 5V-18V Широкий діапазон вхідної напруги, подвійну батарею за безперервного заряджання малим струмом світлодіодний індикатор заряду в передзаряджання, постійний струм, постійну напругу Трифазна система, попередньо струм заряду за безперервної заряджання малим струмом світлодіодний індикатор струм заряду через зовнішній резистор регулювання, максимальний струм заряджання до 2 А. TP5100 з частотою 400 кГц режим перемикання дає змогу використовувати менший зовнішній пристрій Suo і великий струм заряджання як і раніше підтримувати меншу кількість тепла. TP51OO вбудований силовий PMOSFET, схема захисту від вторгнень, тому немає захисту від вторгнень та інших зовнішніх діодів Шоттки.

-Подвійний 8,4 v/4,2 v Літієвий ПЕРЕЗАЗАРЯЖИЙ одиничний
-Програмований струм заряду. 0. 1A-2A
-Програмований постійний передзарядний струм 10-100%.
-Широча робоча напруга, максимальний діапазон 18V
-Захист від перевантаження за струмом, захист від зниженої напруги
-Захист від перегрівання батареї, зворотне вимкнення батареї, захист від короткого замикання
-Частота перемикання 400 кГц, корисна індуктивність 20uH і багато іншого
Застосування:
-Портативне обладнання, різні зарядні пристрої
-Смартфон, КПК, мобільний стільниковий телефон
-MP4, MP5 плеєри, планшети
-HM
-Електроінструменти
-Рація
Вхідна напруга: 5-18 в DC джерело живлення
Стан заряджання: повне та незаряджене синє світло, заряджання червоне.

Характеристики:
 •   Тип заряду: лінійний
 •   Струм заряду: регульований макс — 2A
 •   Точність заряду: 1.5%.
 •   Вхідна напруга: 5 - 18
 •   Напруга повного заряду: 4.2 (8.4 В)
 •   Світлодіодний індикатор: зарядка/заряджений
 •   Робоча температура: -40℃ до +85℃
 •    Розміри: 25X17X5 мм.

Комплектація:

1 х Зарядний модуль TP5100 18650
