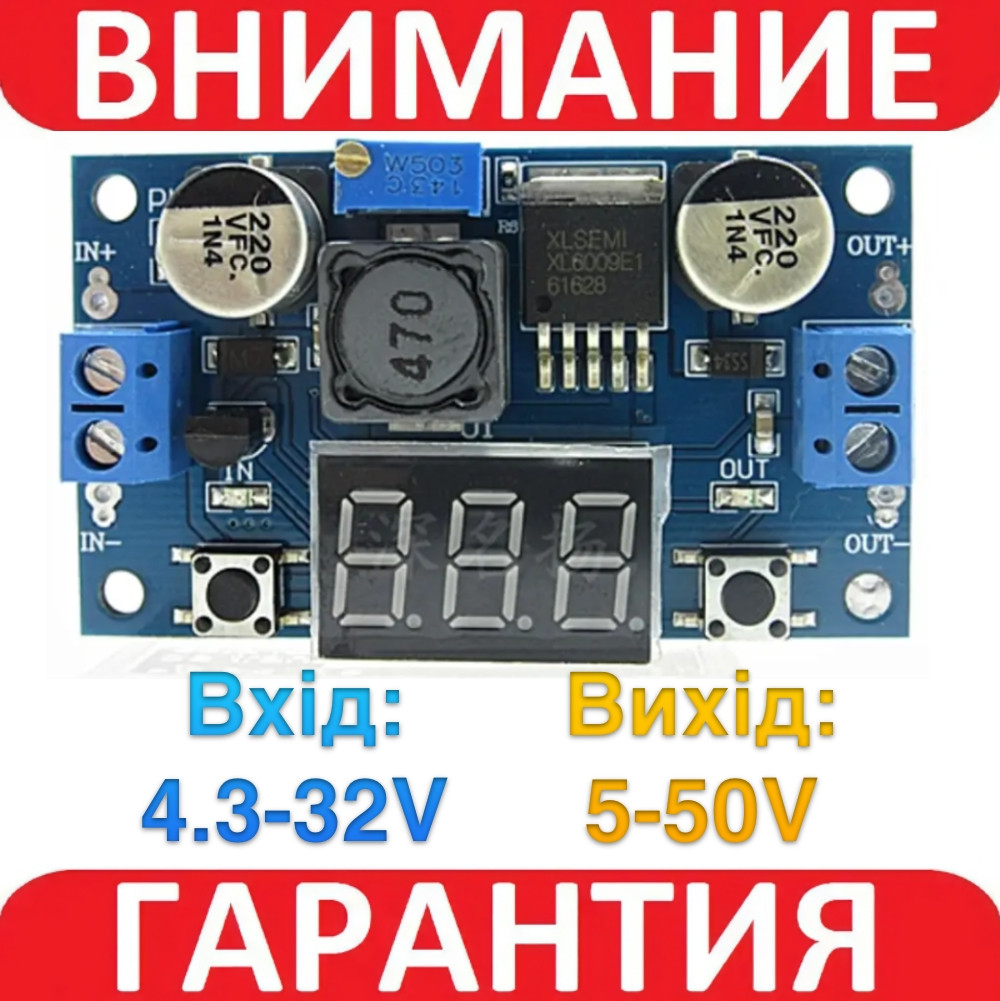

Підвищувальний перетворювач XL6009 з вольтметром

Пристрій зібраний на монолітному ШІМ-регуляторі напруги XL6009 (LM2577) з частотою перемикання 400 кГц. Має вбудований тепловий захист і обмеження робочого струму.  Регулювання вихідної напруги відбувається за допомогою високоточного потенціометра.

Застосовується в автомобільних адаптерах для ноутбуків, автомобільних і промислових пристроях, що потребують напруження вище від рівня напруги мережі, портативної електроніки.

DC-DC перетворювач ідеальне рішення для живлення схем із великим падінням напруги (різниця між вхідною і стабілізованою напругою). На відміну від класичних стабілізаторів напруги практично не виділяє тепла, має низький струм споживання.

За живлення навантаження потужністю понад 15 Вт необхідно встановити радіатор зверху на мікросхему або плату на радіатор із розрахунку 1 кв. см на 1 Вт споживаної потужності, дотримуючись ізоляції струмопровідних частин від радіатора.

Вхідна напруга, дотримуючись полярності, подається на вхідні контакти "IN+" і "IN-", вихідна напруга знімається з вихідних контактів "OUT+" і "OUT-". Шина "-" загальна, можна об'єднувати для під'єднання одним дротом.

Можна використовувати як:

• драйвер для світлодіодів
• джерело живлення віддалених відеокамер
• блок живлення зі змінною напругою
• мобільний блок живлення, що працює від одного Li-ion або двох аа, ааа акумуляторів
• із сонячними батареями
• з вітрогенераторами

Функційна клавіша

1) Коротке натискання: показ напруги вхідного, вихідного.

2) Помірне натискання: Калібрування вольтметра — збільшення або зменшення зсуву (за замовчуванням 0)

3) Довге натискання: вимкнення вольтметра

Характеристики:

• Вхідна напруга: 4.3В-32В
• Вихідна напруга: 5В-36В
• Вхідний струм: 4A (макс.)
• Максимальний струм навантаження: 4,0А
• Обмеження робочого струму навантаження: 4,0
• ККД: 94% (макс.)
• Частота перемикання: 400kHz
• Пульсації на виході: 50 мВ
• Регулювання навантаження: ± 0,5%
• Регулювання напруги: ± 0,5%
• Робоча температура: -40°C - +85°C
• Розмір: 70мм * 38мм

Комплектація

1 x Підвищувальний перетворювач XL6009 з вольтметром
