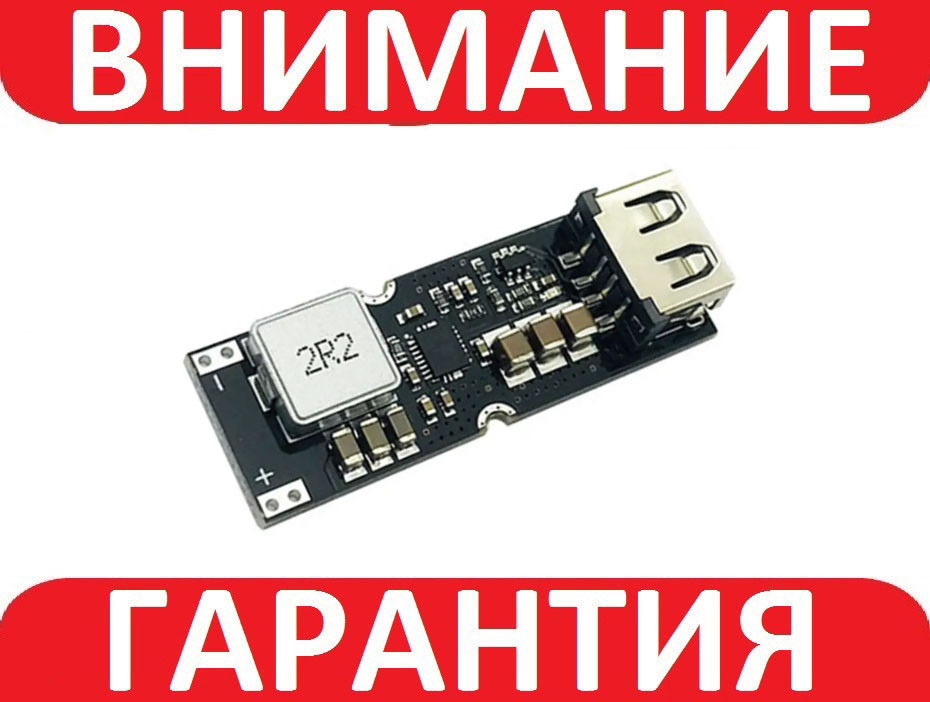

Підвищувальний перетворювач QC 3.0 DC-DC USB на TPS61088

Підвищувальний перетворювач напруги на мікросхемі TPS61088A призначений для створення та ремонту пристроїв швидкого заряджання мобільних телефонів і планшетів, що підтримують цю функцію. Перетворювач підтримує кілька стандартів швидкого заряджання та коректно працює з більшістю сумісних пристроїв. Цей модуль може бути під'єднаний до одноелементної літієвої батареї та підвищує напругу на виході в діапазоні 5 В-12 В для заряджання пристроїв, як-от мобільні телефони, Ipad, MP3, PSP тощо.

FP6601Q об'єднує протокол швидкого заряджання HiSilicon і протокол швидкого заряджання інтерфейсу Qualcomm QC2.0/3.0USB, який може швидко заряджати пристрої, що підтримують протоколи FCP і QC2.0/3.0. На додаток до підтримки стандарту USB BC1.2, він також підтримує протоколи заряджання для пристроїв Apple і для пристроїв Samsung. Чип перетворювача може автоматично визначати, чи є приєднаний зараз пристроєм QC2.0/3.0 або FCP для автоматичного регулювання напруги.

TPS61088 — це повністю інтегрований перетворювач із високою щільністю потужності з опором каналу силового транзистори 11 мОм і випрямлячем перемикачем 13 мОм, який забезпечує ефективне рішення малого форм-фактора для портативних систем. Завдяки широкому діапазону вхідних напруг від 2,7 В до 12 В TPS61088 підтримує застосунки з одно- або двоелементними літій-іонними батареями. Пристрій має можливість перетворення вхідного струму до 10 А (краткочасно) і здатний подавати вихідну напругу до 12,6 В.

TPS61088 використовує адаптивну постійну топологію керування піковим струмом поза часом для регулювання вихідної напруги. TPS61088 працює в режимі ШІМ за середнього та великого навантаження. В умовах невеликого навантаження пристрій може вибрати один із наступних двох режимів роботи через контакт MODE. Одним із них є режим PFM, який підвищує ефективність; інший — примусовий режим ШІМ, який дає змогу уникнути проблем із застосунком через низьку частоту перемикання. Частота перемикання в режимі ШІМ може регулюватися від 200 кГц до 2,2 МГц за допомогою зовнішнього резистора. TPS61088 також реалізує програмовану функцію плавного запуску та регульована межа пікового струму перемикання. Крім того, пристрій доступний із захистом від перенапруги вихідної напруги 13,2 В, захистом від перевантаження струмом і захистом від теплового вимкнення.

Особливість продукту:

• Підтримка протоколу виходу напруги та струму FCP
• Підтримка Qualcomm QC2.0/3.0 класу A з вихідними напругами 5 В, 9 В, 12 В
• Автоматичне розпізнавання FCP і протоколу швидкого заряджання QC2.0/QC3.0

Характеристики:

• Контролер керування перетворювачем: TPS61088A
• Маркування контролера: FP6601Q
• Діапазон вхідної напруги: від 2,8 В до 4,5 В, дуже підходить для полімерної літієвої батареї 3,7 В
• Вихідна напруга за замовчуванням: 5 В (запускаючи швидке заряджання 4,5 В ~ 12 В відповідно до протоколу під'єднаного пристрою)
• Вхідний максимальний струм: 8A
• Максимальний вихідний струм: 5V3A, 9V2A, 12V2A. Вихідний струм є адаптивним
• Вихідна потужність: до 24 Вт
• Поєднання про підтримку: QC2.0, QC3.0, Huawei FCP, DCP Agreement
• Ефективність перетворення становить до 93%, за типового значення 90%
• Розмір модуля: 47,5 (довжина) * 16,5 (ширина) * 8 (висота) мм (включно з USB)

Комплектація

1 x Підвищувальний перетворювач QC 3.0 DC-DC USB на TPS61088
