Генератор ШІМ сигналу сигналів РК 1 Гц-150КГц 3.3-30В XY-LPWM

Генератор ШІМ сигналу сигналів РК 1Гц-150КГц 3.3-30В XY-LPWM використовується для ручного та/або програмного регулювання параметрів вихідних імпульсів у широких межах або як затискний генератор у настроюванні та тестування різного електронного обладнання. Модуль генерує послідовність прямокутних імпульсів (дискретний сигнал, ШІМ) частотою 1 Гц — 150 кГц.

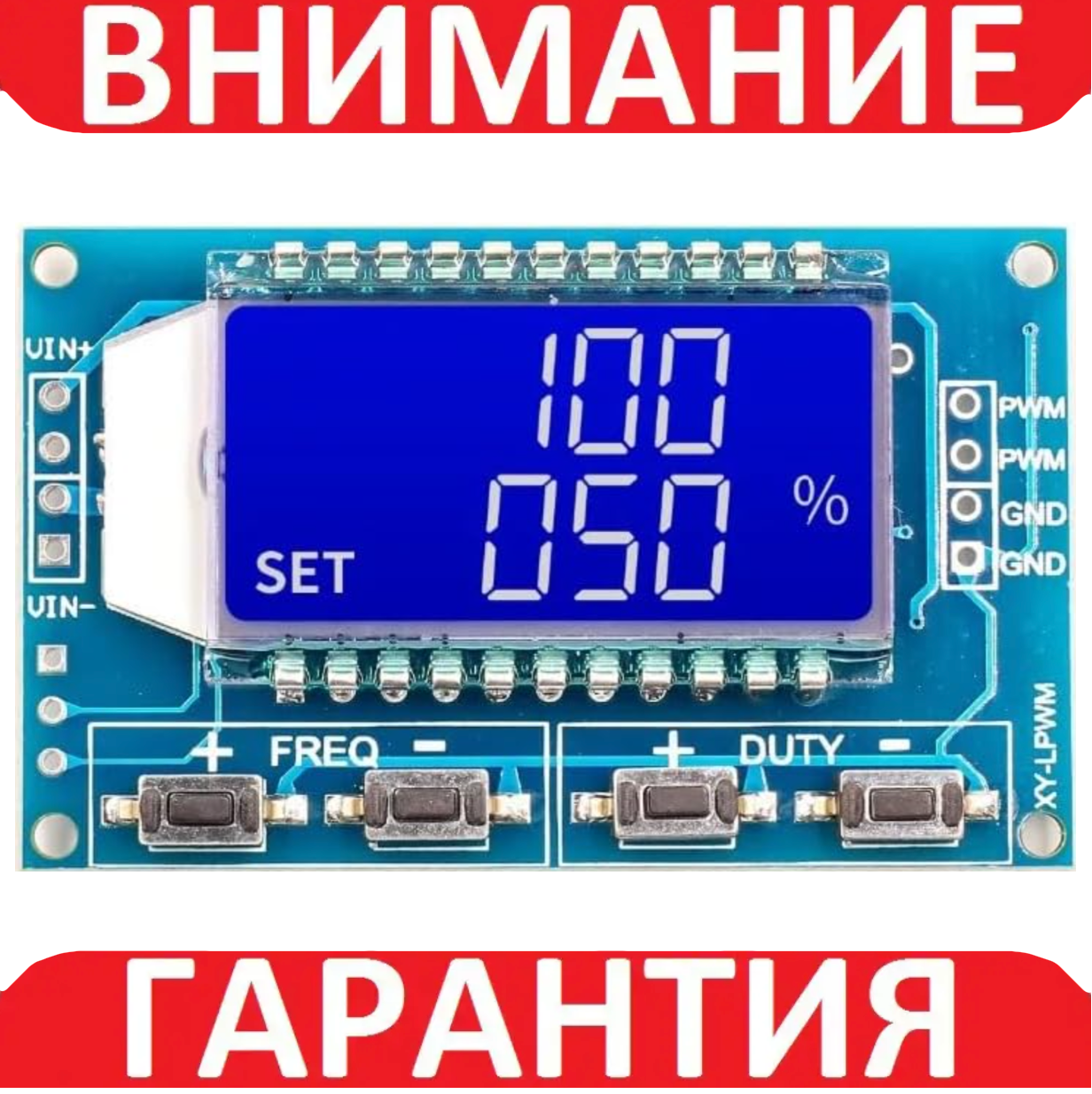

Генератор прямокутних імпульсів XY-LPWM має чотири групи контактів:
1. Контакти, позначені VIN+ і VIN-, використовуються для під'єднання живлення;
2. Контакти, позначені GND, TXD, RXD, використовуються для під'єднання до генератора керівного сигналу від комп'ютера або мікроконтролера через TTL або RS232:

• Команда "F101": Установите частоту 101 Гц (від 1 Гц до 999 Гц);
• Команда "F1.05": Установи частоту 1,05 кГц (від 1 кГц до 9,99 кГц);
• Команда "F10.5": Установлення частоти 10,5 кГц (від 10 кГц до 99,9 кГц);
• Команда "F1.0.5": Установите частоту 105 кГц (від 100 кГц до 150 кГц);
• Команда "D050": встановите знижність 50%.

3. Контакти, позначені PWM і GND, вихідний сигнал прямокутних імпульсів;
4. Група контактів, позначена J3, використовується для прошивання мікроконтролера Nuvoton N76E003AT20.
Генератор прямокутних імпульсів XY-LPWM має дві групи кнопок:

• Кнопки, позначені DUTY+ і DUTY-, використовуються для регулювання наснаги вихідного сигналу від 0 до 100% із кроком 1%;
• Кнопки, позначені FREQ+ і FREQ-, використовуються регулювання частоти вихідного сигналу від 1 Гц до 150 кГц. У межах від 1 Гц до 999 Гц — крок 1 Гц, від 1 кГц до 9,99 кГц — крок 0,01 кГц, від 10 кГц до 99,9 кГц — крок 0,1 кГц, від 100 кГц до 150 кГц — крок 1 кГц.

У разі короткого натискання на кнопки, перемикання значень відбувається з кроком, у разі тривалого натискання перемикання значень відбувається прискорено.
У межах від 1 Гц до 999 Гц зображення на дисплеї буде без точки, у межах від 1 кГц до 99,99 кГц — з однією точкою, у межах 100 кГц до 150 кГц — з двома точками.
Напруга живлення генератора становить 3,3-30 В, максимальний вихідний струм становить 30 мА. Амплітуда вихідного сигналу буде рівною напругою живлення. Генератор обладнаний захистом від перевантаження.
Після вимкнення живлення всі параметри зберігаються в енергонезалежній пам'яті.

Характеристики:

• модель: XY-LPWM;
• мікроконтролер: Nuvoton N76E003AT20;
• дисплей: рідкокристалічний, не кольоровий, із синьою підсвіткою;
• діапазон частоти вихідного сигналу: 1 Гц — 150 кГц;
• точність частоти: 2%;
• напруга живлення: 3,3 – 30 В постійного струму;
• максимальний комутований струм: 30 мА;
• керівний сигнал: TTL або RS232;
• скваність вихідного сигналу: 0 – 100%;
• розміри: 52 x 32 x 10 мм;
• вага: 13 г.

Комплектація

1 x Генератор ШІМ сигналу сигналів РК 1Гц-150КГц 3.3-30В XY-LPWM
