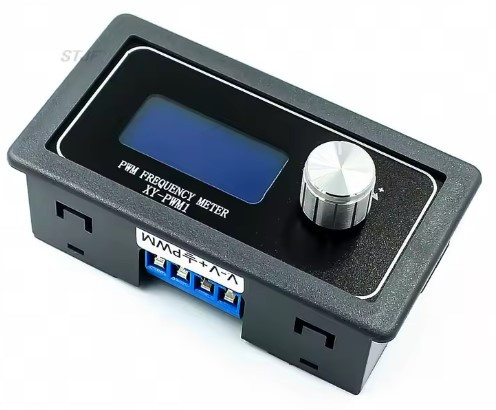

Регульований генератор ШІМ XY-PWM1 1 Гц-150 кГц
- Готово до відправки
- Код: А51
316 ₴
- +380 (50) 503-21-88Vodafone Звонить после 10.00
Характеристики:
- РК-дисплей, що показує частоту та коефіцієнт заповнення
- Діапазон напруги — DC 3.3 В — 30 В
- Диапазон частот
- Нормальний режим: від 1 Гц до ~ 150 кГц
- Точний режим: від 1 Гц до ~ 15 кГц
- Точність частоти: 2%
- Точність коефіцієнта заповнення
- 1% у нормальному режимі
- 0.1% у точному режимі
- Діапазон коефіцієнта заповнення — від 0.00% до -100%
- Вихідний струм — приблизно 5-30 мА
- Розміри — 79 x 43 x 37 мм
- Діапазон температур — від -40 °C до ~85 °C
- Відносна вологість — від 0% до ~95%
Використання:

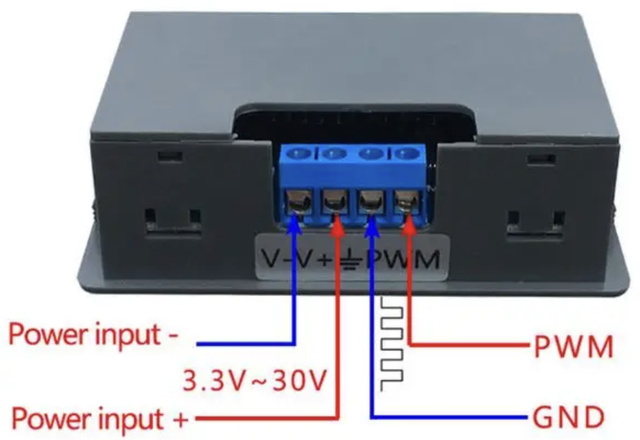

Під'єднати до джерела живлення
Для перемикання в нормальний або точний режим натисніть обертовий перемикач і тримайте його приблизно 10 секунд
Щоб встановити частоту, коротко натисніть на обертовий перемикач і змініть значення його прокручування.
Щоб налаштувати коефіцієнт заповнення, натисніть на обертовий перемикач і утримуйте його 2 секунди
Щоб зберегти встановлені параметри, натисніть на обертовий перемикач і утримуйте його 5 секунд
Тестування
Вимкніть живлення і під'єднайте навантаження для використання модуля
Відтворення частот на дисплеї за 100 кГц або вище:
Показування на дисплеї '100' означає, що вихідна частота ШІМ становить 100 Гц
Зображення на дисплеї '1.91' означає, що вихідна частота ШІМ становить 1,91 кГц.
Зображення на дисплеї '52.1' означає, що вихідна частота ШІМ становить 52,1 кГц
Зображення на дисплеї): 134 кГц означає, що вихідна частота ШІМ становить 134 кГц.
Цей тип інструмента може використовуватися для генерації прямокутних імпульсів, керування двигунами, а також як димер або регулятор швидкості тощо.
Комплектація
1 x Регульований генератор ШІМ XY-PWM1 1 Гц-150 кГц
| Основні атрибути | |
|---|---|
| Країна виробник | Китай |
| Тип | Модуль |
| Стан | Новий |
- Ціна: 316 ₴
