Інвертор для котла DC-AC 12 В 220 В 750 Вт (1000 Вт пік), чистий синус

Інвертор для котла DC-AC 12 В 220 В 750 Вт (1000 Вт пік), чистий синус, модуль для самостійного збирання в корпус  — дасть змогу перетворити напругу з акумулятора (12 В) на стандартну напругу мережі (220 В). Прилади такого типу, широко використовуються для запобігання різних електричних пристроїв від автономних джерел живлення, акумуляторів або батарей. За допомогою такого інвертора можна живити від автомобільного 12 В акумулятора котел опалення, інверторний холодильник або іншу «дрібну техніку», якщо немає електрики або частих його вимкнень.

Інвертор може працювати з вхідною напругою в діапазоні 9-14 В, водночас подача вищої напруги призведе до виходу інвертора з ладу (не гарантійний випадок). Мінімальна сила струму акумулятора (джерела живлення) 10 А й більше, інакше інвертор може не запуститися. Під час використання цієї моделі інвертора важливо розуміти, що інвертор не має функції заряджання, тому заборонено під'єднання до мережі змінного струму. Під час використання цього інвертора обов'язково дотримання полярності під час під'єднання до джерела живлення.

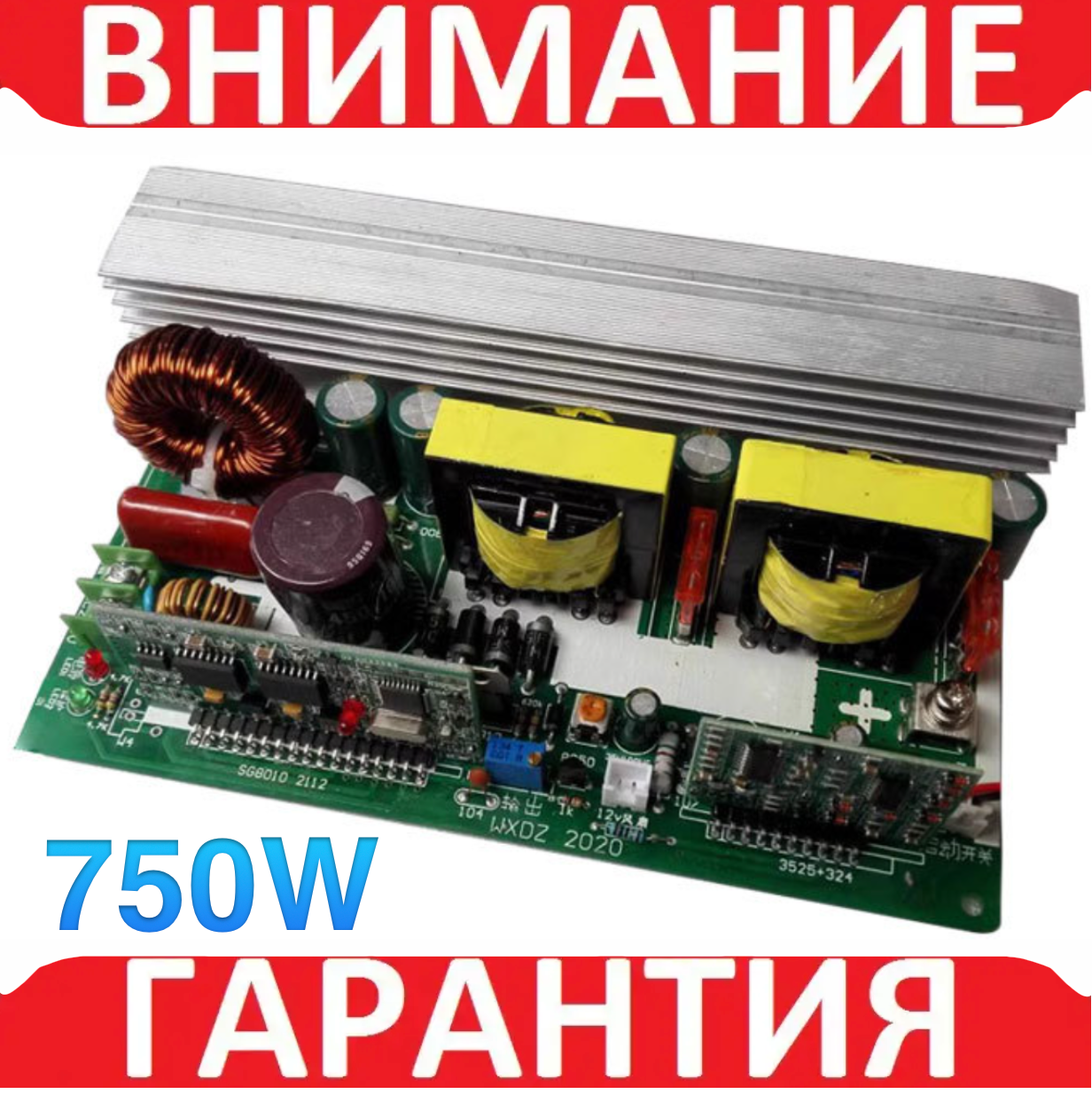

Інвертор має прямокутну форму корпусу, має вигляд, як «друкована плата» з розданими на ній компонентами (елементами). Прилад не має корпусу (коробки), позаяк виробником мається на увазі «вбудовування» інвертора в корпус інших пристроїв або використання поза корпусом (у крайньому разі). У правій частині плати розташовані 2 «клемники» для під'єднання вхідного живлення (12 В), а ліворуч розташовані 2 «клемники» для вихідного живлення (220 В). У нижній частині містяться роз'єми для кнопки вмикання/вимикання та вентилятора (не в комплекті).

Більшість інверторів під час роботи виділяють багато тепла (одні більше, інші менші) і для забезпечення нормального робочого стану інвертора часто в корпус вбудовуються вентилятори обдування. Під час використання інвертора цього типу разом із котлами (потрібна потужність яких 50-70 Вт) можливе тривале використання цього інвертора  без застосування додаткової вентиляції кулером. За вищих навантажень, необхідне застосування вентилятора обдування, на платі виведений спеціальний роз'єм для під'єднання.

З огляду на те, що інвертор не має корпусу та призначений для «вбудовування» в корпус інших пристроїв, ми настійно рекомендуємо привертати кваліфікованих електриків, для збирання та під'єднання. Можна підібрати (змайструвати) пластиковий корпус і зафіксувати плату в ньому, вивівши назовні (на стінку корпусу) розетку для пристрою, що під'єднується. Приваблення гарного електрика хоча б для первинного увімкнення інвертора, дасть змогу вам не тільки бути спокійним за вашу техніку, що під'єднується, але й уникнути пошкодження плати під час монтажу або під'єднання.

Інвертор має функції захисту від короткого замикання на виході, захист від перевантаження, захист від низької напруги, захист від перегрівання, захист від перевантаження за струмом підсилювача. Виробник рекомендує під'єднувати інвертор до акумулятора гарними мідними дротами, завдовжки не більш ніж 1 метр, інакше це вплине на продуктивність інвертора. Адже чим довший дріт і чим гірше використовуваний метал дроту, тим великі втрати відбуваються під час передавання енергії від акумулятора, до інвертора.

Під час встановлення на поверхню, місце встановлення плати має бути з гарного ізоляційного матеріалу, наприклад, пластику або текстоліту. Необхідно уважно оглядати місце встановлення плати (під час встановлення в корпус інших пристроїв) або під час конструювання корпусу для інвертора. Елементи плати, як і «доріжки» на тильній стороні, не мають торкатися металевих предметів (дрівок), щоб не призвести до виходу плати з ладу.

Особливості

• Дає змогу перетворити напругу з акумулятора (12 В) на стандартну напругу мережі (220 В)
• Формування хвилі типу «чиста синусоїда», чого вимагає більшість сучасних приладів
• Інвертор може працювати з вхідною напругою в діапазоні 9-14 В (понад висока напруга призведе до виходу інвертора з ладу)
• Інвертор не має функції заряджаннязаборонено під'єднання до мережі (змінного струму)
• Прилад має пікову потужність приблизно 800 Вт (краткострочасно), постійна потужність 400 Вт
• Мінімальна сила струму акумулятора (джерела живлення) 10 А й більше (іначі інвертор не запуститься)
• Наявність захисту від короткого замикання на виході, захист від перевантаження, захист від низької напруги, захист від перегрівання, захист від перевантаження за струмом підсилювача
• Не має корпусу (коробки), має на увазі «вбудовування» в корпус інших пристроїв або використання поза корпусом (у крайньому разі)

Характеристики

• Тип: інвертор (безкорпусний)
• Форма хвилі: чиста синусоїда
• Струм холостого ходу: 0,25 - 0,45А
• Частота: 50-60 Гц
• Вхідна напруга: 12 В (9-14 В)
• Вихідна напруга: 220 В
• Фактична потужність: 750 Вт (рекомендуємо встановити вентилятор)
• Пікова потужність: до 1000 Вт (краткостро)
• Сила струму акумулятора: понад 10 А (виначі інвертор не запуститься)
• Розмір: 111 х 92 х 38 мм

Комплектація

1 шт. x Інвертор для котла DC-AC 12 В 220 В 750 Вт (1000 Вт пік), чистий синус
