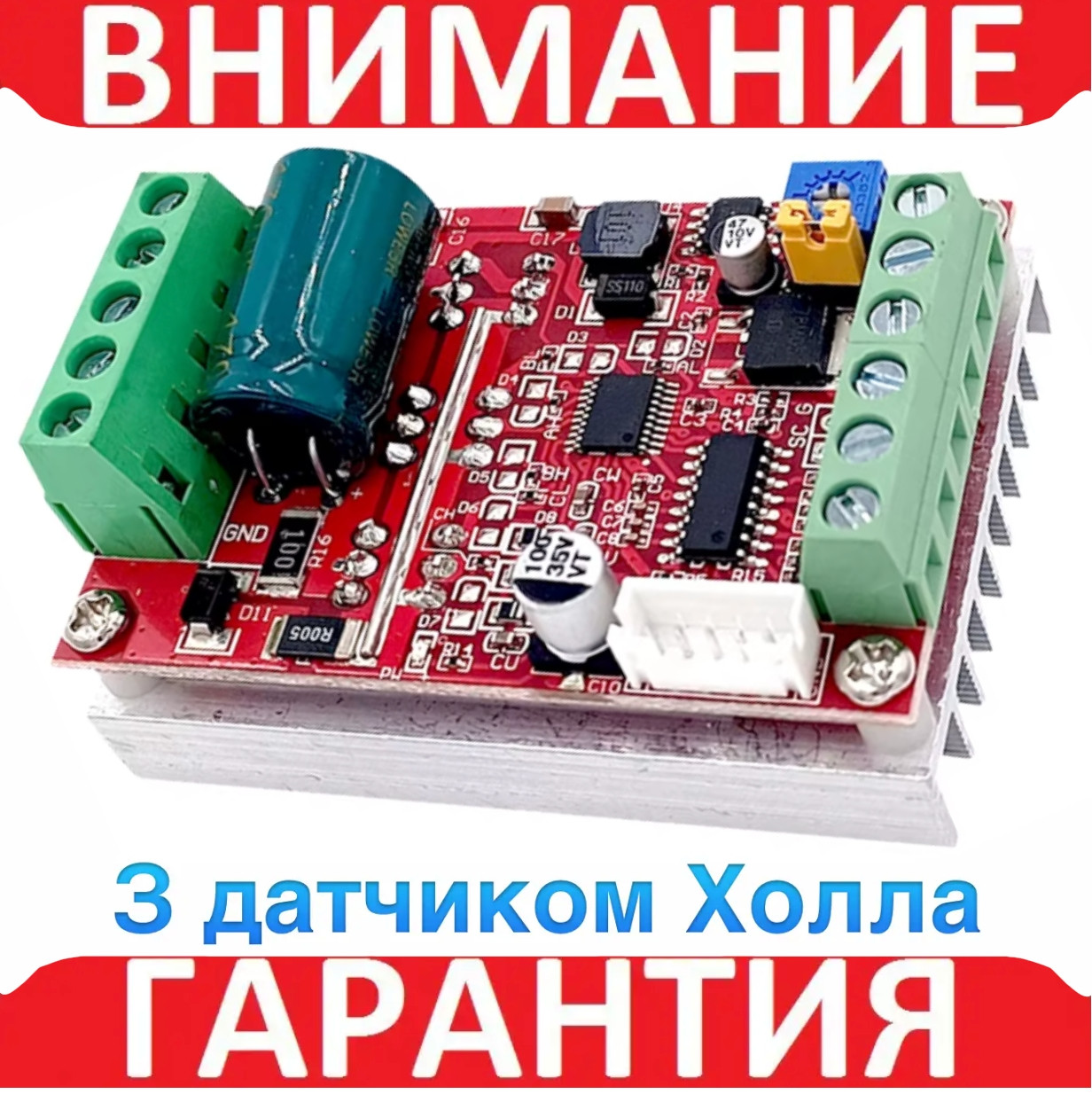

BLDC Контролер безщіткового безколекторного двигуна з датчиком холу 380W

Пропонований BLDC контролер призначений для керування безколекторним (безщітковим) 3-фазним двигуном з ефектом Холла з електричним кутом 120 градусів. Контролер має широкий діапазон робочої напруги — 6-60V і високу навантаження — до 380W.

Опис інтерфейсу:

Hb Hc Ha +5V GND потрібні для під'єднання сигналу Холла. Зазвичай двигуни з Холлом мають відповідні 5 дротів.

Для керування швидкістю обертання двигуна використовується або аналоговий сигнал 0-5V або ШІМ сигнал змінної скваності. Для вибору між аналоговим або ШІМ-керуванням слугують контакти під впаючу перемичку на платі (см фото).
У разі, якщо перемичка відсутня (за замовчуванням) — використовується аналоговий сигнал, у разі впаювання перемички — ШІМ сигнал.
Джерелом аналогового сигналу може бути або потенціометр на платі, або зовнішній потенціометр. Для використання зовнішнього потенціометра знімна перемичка має бути знята, для використання внутрішнього потенціометра — одягнена. Схематичне під'єднання зовнішнього потенціометра зображено на фото.

Застереження:
1. У ланцюгу живлення не передбачено плавкий запобіжник, рекомендується встановити його самостійно. Захист від під'єднання живлення з неправильною полярністю не передбачений. Навіть короткочасне неправильне під'єднання живлення пошкодить плату.
2. У штатному режимі роботи максимальна величина струму в ланцюгах контролера досягає високих значень. Не допускайте випадкового короткого замикання у вихідний ланцюг. Приділіть увагу надійності електроізоляції дротів і акуратності їх під'єднання.
3. Не під'єднуйте двигун, який явно не відповідає напрузі та струму модуля, це може пошкодити модуль.

Характеристики:

• Модель: ZS-X11H;
• Діапазон робочої напруги: 6-60V;
• Максимальний струм: до 16A в штатному режимі (30A — примусове охолодження);
• Максимальна потужність: 380W;
• Захист від перевантаження за струмом: Немає (рекомендується зовнішній плавкий запобіжник);
• Захист від блокування: Є (автоматичне зменшення струму після блокування);
• Захист від перегрівання: Є (автоматичне зниження вихідної потужності під час нагрівання до 100 градусів);
• Максимальна швидкість: 224000 RPM (2 полюсний мотор), 74000 RPM (6 полюсний мотор), 40,000 RPM (12 полюсний мотор), 35000RPM (14

Комплектація

1 х BLDC Контролер безщіткового безколекторного двигуна з датчиком холу 380W
