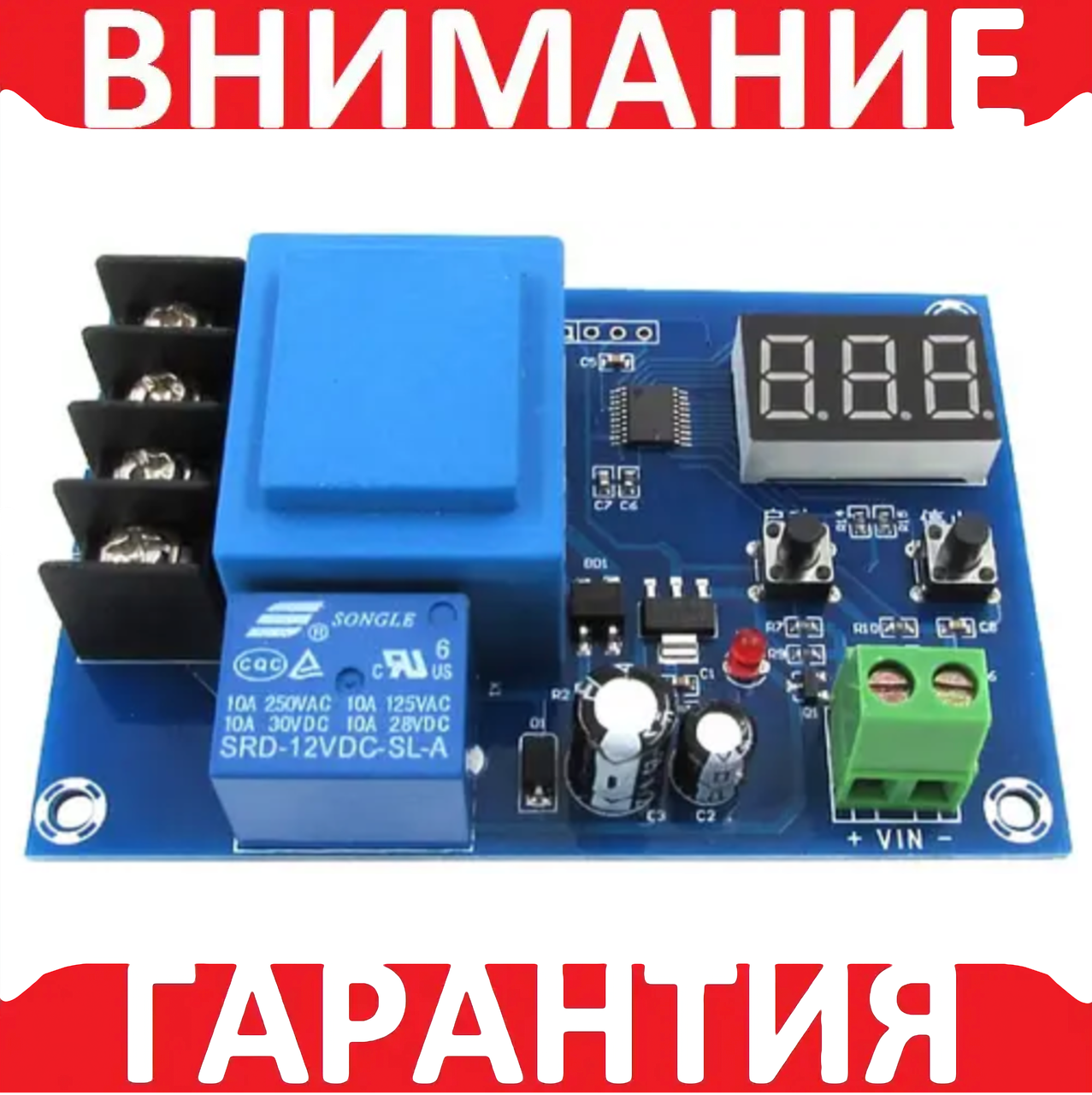

Модуль керування зарядом HCW-M633 (XH-M602) з індикатором

Контролер призначений для автоматичного увімкнення/вимкнення зарядного пристрою, у разі досягнення напруги на акумуляторній батареї заданих (налаштовуваних) значень верхнього та нижнього рівнів.

Момент увімкнення/вимкнення модуля можна визначити за індикаторним світлодіодом і характерним клацанням реле. Є можливість під'єднання вольтметра.

Якщо напруга акумулятора буде рівною або нижче встановленого значення напруги нижнього порога — контролер увімкне зарядний пристрій. У разі досягнення на батареї напруги верхнього порога, контролер вимкне зарядний пристрій, оберігаючи акумулятор від перезаряджання.

Напруга нижнього порога встановлюється резистором VR2, а верхнього — VR1. Обертання за годинниковою стрілкою збільшує напругу, проти годинникової — зменшує.

Налаштування контролера заряду HCW-M633

Для налаштування модуля знадобиться регульоване джерело живлення.

1. Викручуємо проти годинникової стрілки в крайнє положення (до клацання) резистор RP1.
2. Викручуємо за годинниковою стрілкою в крайнє положення (до клацання) резистор RP2.
3. Подаємо на роз'єми Bat + мінімальна напруга, за якої модуль має увімкнути реле. Світлодіод на модулі горіти не має.
4. Крутимо резистор RP1 за годинниковою стрілкою, до моменту вмикання світлодіода на модулі. У такий спосіб настроюється нижній поріг увімкнення.
5. Подаємо на роз'єми Bat+- максимальну напругу, за якого модуль має вимкнути реле. Світлодіод на модулі має горіти.
6. Викручуємо резистор RP2 проти годинникової стрілки, до моменту вимкнення світлодіода на модулі. У такий спосіб настроюється верхній поріг вимкнення.

Технічні характеристики:

• Модель: HCW-M633
• Напруга нижнього порога (вмикання реле): 10,5V (регулюється);
• Напруга верхнього порога (вимкнення реле): 14,8V (регулюється);
• Нижній поріг (заводські установки): 12,4 В
• Верхній поріг (заводські установки): 14,8 В
• Струм споживання в режимі вимкненого реле: не більш ніж 12 мА;
• Максимальний струм комутації реле (не плутати із зарядним струмом) — до 10 А;
• Похибка встановлення: ±0. 1 В
• Регулювання потенціометрами: RP2, RP1
• Розміри: 86 мм x 58 мм x 24 мм (Д x Ш х В)

Комплектація

1 x Модуль керування зарядом HCW-M633 (XH-M602) з індикатором
