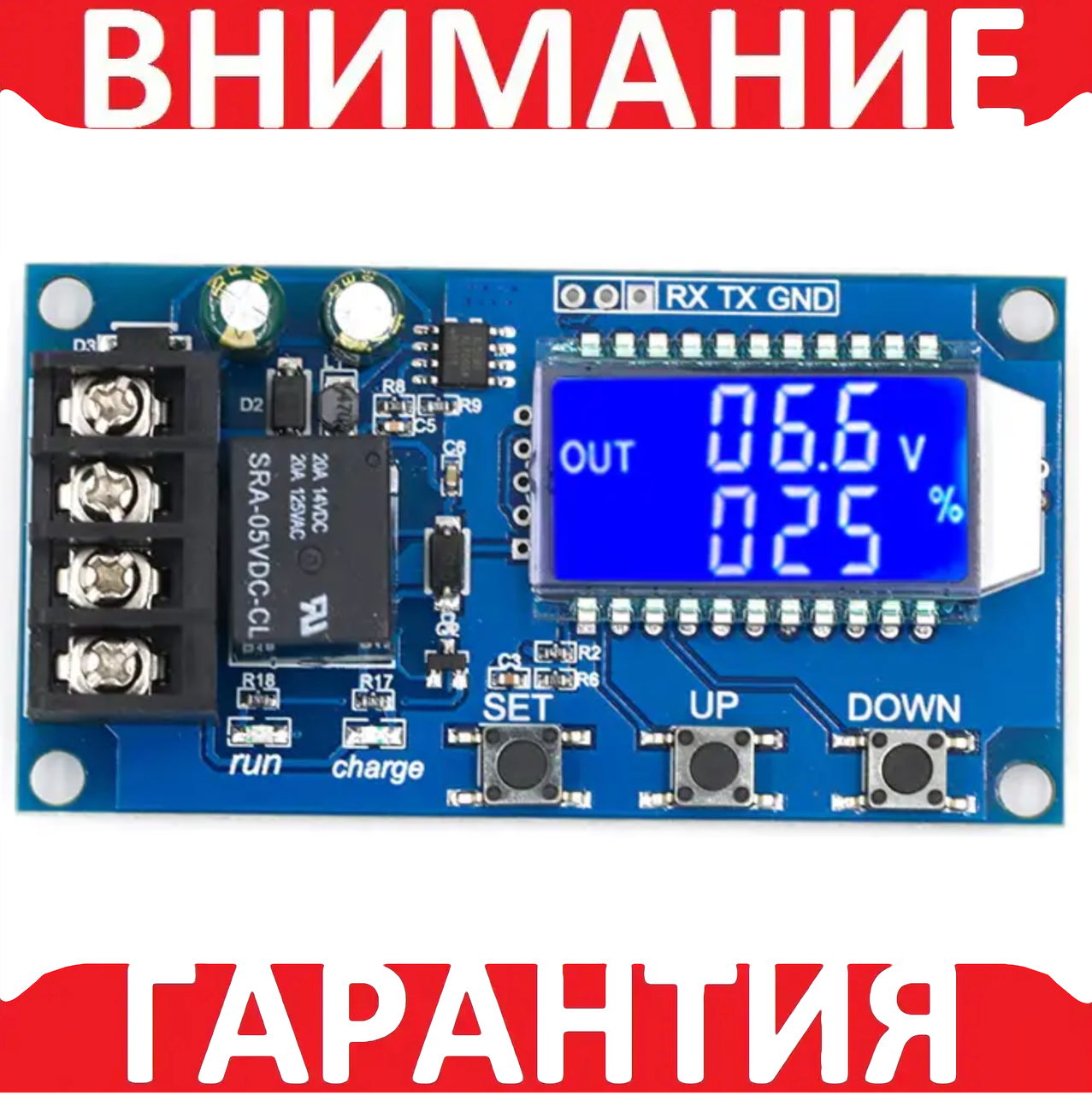

Модуль XY-L10A контролер заряду акумуляторів

  Спрацьовування відбувається у разі досягнення порогових значень напруги на клемах АКБ. Значення напруги увімкнення та вимикання встановлюються за допомогою трьох кнопок, встановлених на платі модуля. Також на платі встановлений дисплей, на якому зображається напруга, відсоток або час заряджання.

  Модуль заряджання XY-L10A  підійде для заряджання будь-яких акумуляторних батарей (літієвих, олив'яно-кислотних, стартерних) у діапазоні напруги від 6V до 48V струмом заряджання до 10 A (максимальний струм заряджання обмежений параметрами контактів використовуваного реле).
  Модуль може показувати на LCD напругу, відсоток заряду батареї, час заряджання батареї. Для роботи необхідне джерело струму з вихідною напругою, достатнім для заряджання батареї. Реалізоване автоматичне керування заряджанням за рівнем напруги батареї та часу заряджання. Параметри батареї та процесу заряджання можна встановлювати за допомогою кнопок і індикатора LCD. Є можливість введення та виведення параметрів через послідовний порт.

Принцип роботи

  Пристрій отримує живлення від джерела постійного струму напругою 6V. 60V. Це ж джерело струму використовується як силове для заряджання акумуляторної батареї, тому початкова напруга батареї не має бути менш ніж 5V, інакше напруги не вистачить для стійкої роботи модуля XY-L10A.

Налаштування параметрів батареї

  Перед зарядом батареї потрібно встановити її мінімальна (volt-LI) і максимальна (volt-HI) напруга. За цими значеннями вираховуються і зображаються процентні заряду батареї.

% заряду = 100%* (напруга_батареї — volt-LI)/ (volt-HI — volt-LI)

  Максимальна напруга також використовується для визначення моменту припинення заряджання.

Налаштування часу заряджання

  Крім контролю верхньої напруги заряджуваної акумуляторної батареї є ще другий спосіб припинення процесу заряджання: закінчення заданого часу. За замовчуванням ця функція вимкнена, що визначається параметром часу —:-h, у цьому стані заряджання триває без обмеження часу, поки напруга на батареї не досягне заданого максимального рівня.

  Для того, щоб функція обмеження заряджання за часом почала працювати, необхідно встановити ненульовий час у діапазоні від мінімального 1 хвилина (00:01h) до максимального 100 годин (99:59h).

a) Натисніть і утримуйте кнопку SET кілька секунд для входу в меню встановлення параметрів.

b) Перемикайтеся між настроюваними параметрами короткими натисканнями на кнопку SET.

з) Після того, як обраний параметр, його можна поміняти кнопками UP і DOWN. Коротке натискання змінить параметри на один крок, тривале натискання призведе до швидкої зміни параметра. Для зміни всіх потрібних параметрів повторюйте кроки b) і c).

d) Після того, як всі параметри встановлені, натисніть і утримуйте кнопку SET кілька секунд для виходу з меню встановлення параметрів.


1. Короткі натискання кнопки SET дають змогу переглянути поточне встановлення параметрів.
2. Коротке натискання на кнопку UP перемикає дисплей із зображенням відсотків заряджання на час заряджання.
3. Коротке натискання на кнопку DOWN увімкне або вимкне реле, яке дає струм заряду на батарею. Якщо реле може бути замкнене, то на екрані як нагадування буде зображатися OFF.
4. Довге натискання на кнопку UP увімкне режим малого споживання енергії (режим економії). Коли режим економії увімкнений, через 10 хвилин брак активності в інтерфейсі підсвічування індикатора LCD вимкнеться. Якщо режим заощадження вимкнений, то підсвітка ввімкнена завжди.
5. Тривале натискання на кнопку SET перемкне модуль у режим установлення параметрів.

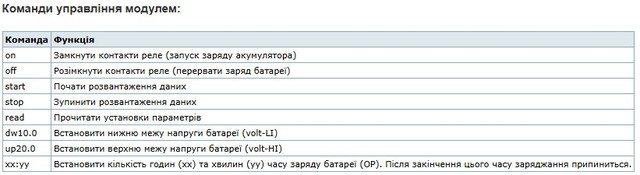

Вивантаження параметрів через послідовний порт

Для під'єднання послідовного порту необхідний перетворювач USB — TTL UART. Його сигнали приймання та передавання потрібно під'єднати до контактів RX і TX модуля XY-L10A:

Формат команди вивантаження даних: напруга батареї + відсоток заряджання + час заряджання + стан заряджання + заряджання. Пример: 12.0V,020%,00:10,OP

Додаткові функції

  Запис часу заряджання: під час входу в режим відтворення часу миготінням буде показано час заряджання. Автоматичне визначення неправильного введення параметрів: якщо volt-LI >= volt-HI, то буде відбивати миготливий напис ERR (помилка). Визначення під'єднання батареї: якщо батарея не під'єднана, то відтворюватиметься тест NbE (Not Battery Error).


Примітки

  Джерело живлення для заряджання акумулятора та живлення модуля має бути джерелом постійного струму (струм, не напруги!) з напругою в діапазоні від 6V до 60V. Джерело струму — це означає, що струм на виході має автоматично обмежуватися до потрібно межі, необхідного для успішного заряджання батареї.
  Напруга цього джерела струму має бути на кілька вольтів вище від напруги батареї, що заряджається. Наприклад, для заряду 12V автомобільного акумулятора напруга джерела струму має бути не менш ніж 15 V. Оскільки модуль контролю заряду XY-L10A отримує живлення від того ж джерела струму, є межі напруги для нього. Мінімальна межа 6V і максимальна межа 60V визначаються параметрами внутрішнього стабілізатора напруги модуля XY-L10A.

  Для правильного заряджання використовуйте батарею, що заряджається, короткими та товстими дротами, щоб модуль XY-L10A міг правильно контролювати напругу батареї. Правильно підбирайте струм заряджання — зазвичай він вибирається вдесятеро менше ємності батареї. Наприклад, для заряджання батареї ємністю 20 А/год (AH) вибирають струм заряду приблизно 2.3 A. Маєток на увазі, що занадто великий струм може призвести до перегрівання батареї та навіть до її вибуху (це особливо актуально для Li-Po батарей).

  Модуль XY-L10A працює за принципом контролю напруги. Якщо, наприклад, встановити нижню межу напруги 12.0 V і верхню межу 14.5 V, то коли напруга 12V-батареї впаде нижче цієї межі, то реле замкнеться і почнеться автоматичне заряджання батареї від зовнішнього джерела струму. Зарядка триватиме, поки напруга на батареї не досягне рівня 14.5V, після чого реле розімкнеться й заряд автоматично припиниться.

 24V батареєю від 12V заряджати не вийде, тому що напруга джерела струму має бути гарантовано вищою за напругу заряджуваної батареї. Від 48V заряджати 12V батарею можна, але тільки в тому разі, якщо струм на виході 48V обмежуватиметься до необхідного струму заряду. Пам'ятайте, що в модулі XY-L10A немає жодного обмеження струму, він реалізує тільки функції, що контролюють.

Комплектація:

1 x Модуль XY-L10A контролер заряду акумуляторів
