Опис
Інформація для замовлення

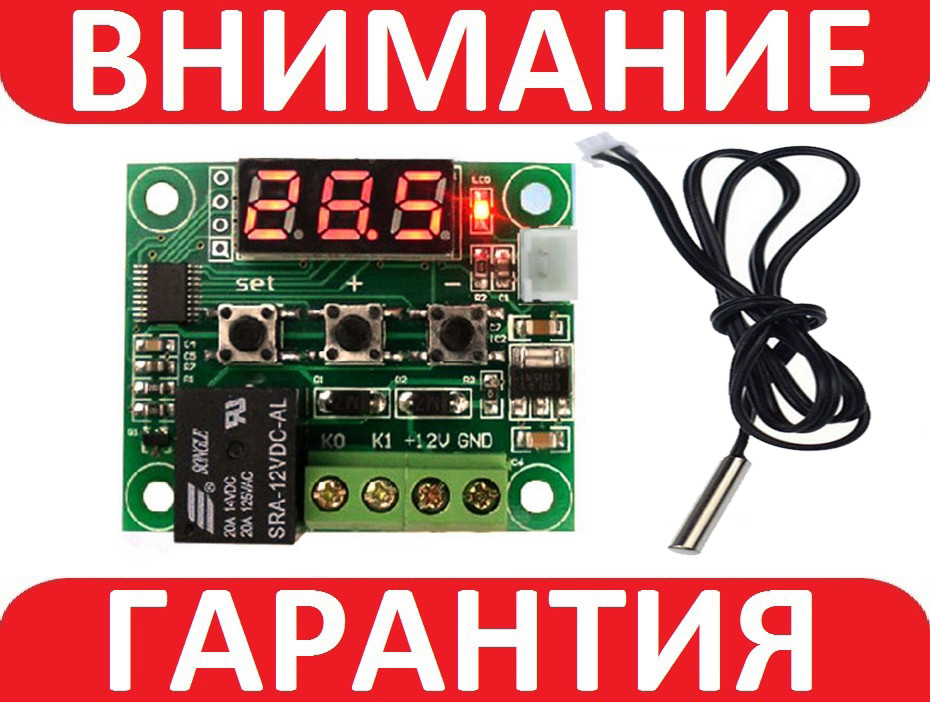

Цифровий міні термостат W1209, -50~110С, 10А, 12В використовується для комутації нагрівача/охолоджувача, вимірювання температури в середовищі вимірювання. Термостат може бути використаний як у домашніх, так і промислових умовах.
Для використання W1209 потрібно спочатку помістити чутливий елемент датчика в середу вимірювання. Чутливий елемент поміщений в металеву герметичну колбу, тому може використовуватися в агресивному середовищі. Довжина кабелю від чутливого елемента до модуля 27 см.

Потім потрібно підключити, по ключу, коннектор чутливого елемента в гніздо модуля. Сам модуль поставляється без корпусу, тому його не можна використовувати в агресивних середовищах. Для монтажу модуля потрібно вибрати сухе, тепле місце без вібрації і бажано без пилу. Модуль має чотири монтажних отвори для закріплення на плоскій поверхні. Після цього до модуля можна підключати живлення і комутувати до нього нагрівач/охолоджувач.

Для підключення живлення на корпусі W1209 є дві клеми затиску, позначені +12V (напруга живлення) і GND (загальний контакт). Для підключення нагрівача/охолоджувача W1209 є дві клеми затиску, позначені K0 і K1. Комутація нагрівача/охолоджувача відбувається через реле TONGLING 20A 14VDC, 20A 125VAC. Коли реле замкнуте – горить червоний світлодіод, позначений LED. Також на корпусі W1209 є цифровий дисплей на три цифри і три кнопки управління, позначені «SET» (налаштування), «+», «-» і 4-піновий SWD інтерфейс для перепрошивки мікросхеми.

Коли все зібрано, можна приступати до настроювання і роботи. Після подачі живлення на дисплеї W1209 буде відображатися поточне значення температури. При температурі до 100°C на дисплеї буде відображатися значення з десятими частками градусів Цельсія, після 100°C ціле число. У звичайному режимі роботи W1209 можна встановити межу температури, за якої буде спрацьовувати реле. Налаштовується межа температури з допомогою кнопок «SET» (налаштування), «+», «-».

Для установки потрібно: один раз натиснути кнопку SET, після чого на дисплеї відобразиться поточне значення межі температури. Потім за допомогою кнопок «+», «-» набрати потрібне значення межі температури і знову натиснути кнопку SET. Набір потрібного значення межі температури буде здійснюватися по 0,1 градуса Цельсія.
У цьому режимі W1209 буде працювати так: якщо температура підніметься до зазначеної межі температури – відразу включиться реле і загориться світлодіод LED. Якщо температура буде опускатися до зазначеної межі температури, то реле вимикається лише тоді, коли поточне значення температури впаде нижче на 2°C зазначеної межі температури. Наприклад, якщо зазначена межа температури 23°C, то реле вимикається, коли поточне значення температури 21°C.

Якщо натиснути на кнопку SET і тримати більше 5 секунд, то W1209 переходить в режим налаштувань.

Приклад налаштування: https://www.youtube.com/watch?v=c_lksCEjt4M

Доступні наступні налаштування:
P0 – вибір нагрівача або охолоджувача;
P1 – гістерезис (0,1 – 15°C, за замовчуванням 2°C);
P2 – завдання верхньої робочої межі температури (за замовчуванням 110°C);
P3 – завдання нижньої робочох межі температури (за замовчуванням -50°C);
P4 – корекція температури (-7 +7°C, за замовчуванням 0);
P5 – затримка вмикання/вимикання реле (0 – 10 секунд, за умовчанням 0);
P6 – сигнал аварійного перевищення температури (0 +110 °C, за замовчуванням вимкнено).
Вибір налаштувань здійснюється кнопками «+», «-», підтвердження налаштувань кнопкою SET.

Цифровий міні термостат W1209, -50~110С, 10А, 12В може живитись від будь-якого джерела постійного струму з напругою 9 – 15 В і струмом 500 мА.

Характеристики:

  • модель: W1209;
  • діапазон вимірюваної і контрольованої температури: -50 – 110°C;
  • точність вимірювання і контролю: ± 1°C ;
  • тип датчика: NTC (10K/3435);
  • напруга живлення: 9 – 15 В;
  • споживана потужність: <1W;
  • тип реле: TONGLING 20A 14VDC, 20A 125VAC;
  • струм реле: ~3A/250VAC, ~20A/14VDC, ~20A/125VAC;
  • робоча температура W1209: -10 – 60°C;
  • розміри: 48 х 40 х 25 мм;
  • вага комплекту: 27 р.

Комплектація:

1 x Терморегулятор

1 х Виносний датчик
