Макетна плата беспаечная MB-102 на 830 точок
- Готово до відправки
- Код: А120
78 ₴
Мінімальна сума замовлення на сайті — 150 ₴
- +380 (50) 503-21-88Vodafone Телефонувати після 10:00

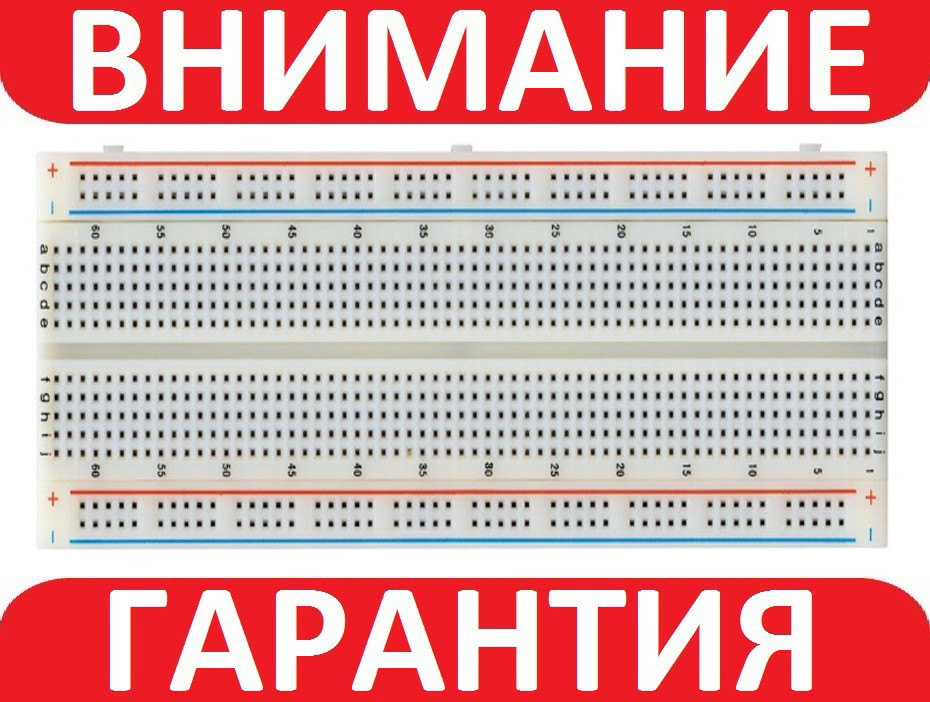

Макетна плата на 830 точок для Arduino призначена для реалізації проектів, які вимагають створення макетів. Її можна підключити безпосередньо до Arduino контролеру. Плату можна використовувати для фіксації компонентів макета без пайки. З допомогою плати процес створення макета помітно спрощується і прискорюється.
Для використання макетної плати її потрібно зафіксувати на плоскій поверхні. Для цього потрібно зняти з задньої поверхні плати захисну плівку і оголити клейку поверхню. Коли плата зафіксована, можна починати збирати макет допомогою установки в гнізда-контакти компонентів. Установка компонентів макета здійснюється без пайки. Коли макет готовий, його можна підключити до Arduino контролера чи на самостійно виготовленому керуючому мікропроцесорному пристрою і починати роботу з макетом. Є можливість з'єднувати кілька макетних плат між собою за допомогою спеціальних гнізд і фіксаторів. Для спрощення макетування рядки і стовпці контактів мають буквено-цифрові позначення.
Управління платою здійснюється з допомогою Arduino контролера або самостійно виготовленого керуючого мікропроцесорного пристрою.
Макетна плата складається з 830 контактів. Два стовпці контактів з боків плати, обмежені синьою і червоною лініями, призначені для підключення живлення і заземлення. Стовпці мають по 100 контактів з кожної сторони. В середині макетної плати розташовані 126 груп по 5 сполучених між собою контактів.
Схема з'єднання контактів макетної плати:
Характеристики:
- всього 830 контактів (центральне поле 630 гнізд-контактів, два бічних поля по 100 гнізд-контактів);
- матеріал контактів: фосфорна бронза нанесена на сплав нікелю;
- максимально допустима температура: +150°C;
- робоча температура: від -20°C до +80°C;
- опір контакту: 100 мОМ;
- розміри: 165,0 х 56,0 х 9,6 мм;
- вага: 82 р.
Комплектація:
1 x Макетна плата
| Основні атрибути | |
|---|---|
| Виробник | China |
| Країна виробник | Китай |
| Тип | Макетна плата |
- Ціна: 78 ₴
