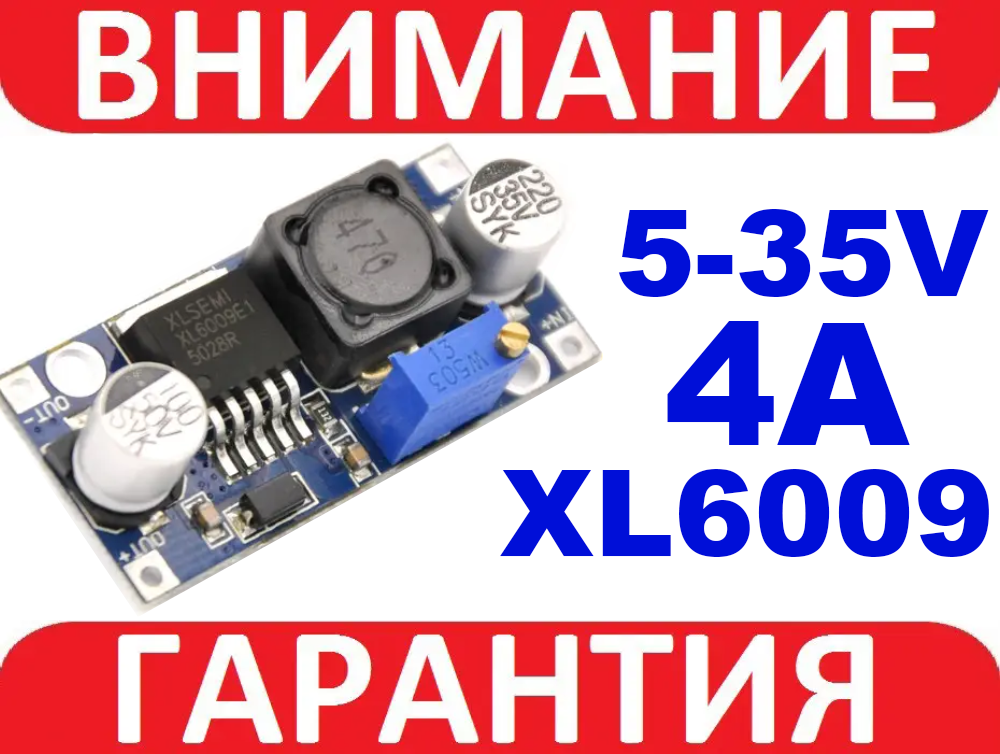

Підвищуючий перетворювач XL6009 аналог LM2577 4А
- Готово до відправки
- Код: А60
40 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (50) 503-21-88Vodafone Звонить после 10.00
Підвищуючий конвертер постійної напруги використовується для посилення вхідної напруги в ланцюгу. Його можна використовувати в нескладних проєктах на мікроконтролерах.
У використанні перетворювач досить простий. Необхідно під'єднати джерело напруги до входів конвертера, потім під'єднати потрібний пристрій до виходів і подати живлення. Після настроювання перетворювача можна братися до роботи. Керування конвертера здійснюється за допомогою настроювального резистора, який розміщений на корпусі пристрою. Завдяки йому можна змінювати значення вихідної напруги.
Для під'єднання вхідної напруги конвертер має дві клеми, до яких за допомогою паяння приєднується джерело вхідної напруги. Позначення клем IN+, IN-.
Для під'єднання пристроїв до виходу конвертера передбачено дві клеми, до яких за допомогою паяння, приєднується споживач вихідної напруги. Позначення контактів OUT+, OUT-.
Переваги XL6009Е1 проти LM2577: вбудований польовий транзистор (місце біполярного в LM), частота перетворення 400 кГц (разом 52 кГц у LM), наявність частотної компенсації (оптимізація під напругу живлення й струм навантаження), максимальний струм 4 А (в LM2577 — 3 А).
Також на платі є два монтажні отвори для закріплення плати.
Характеристики:
- вхідна напруга: 3-32 В;
- вихідна напруга: 5-35 В;
- максимальний струм: 4 А;
- частота перетворення: до 400 кГц;
- ККД: до 94%;
- розміри (Д х Ш х В): 43 х 20 х 10 мм;
- вага: 10 г.
Комплектація:
1 x Підвищуючий перетворювач
| Основні атрибути | |
|---|---|
| Країна виробник | Китай |
| Стан | Новий |
| Користувальницькі характеристики | |
| Тип | Перетворювач |
