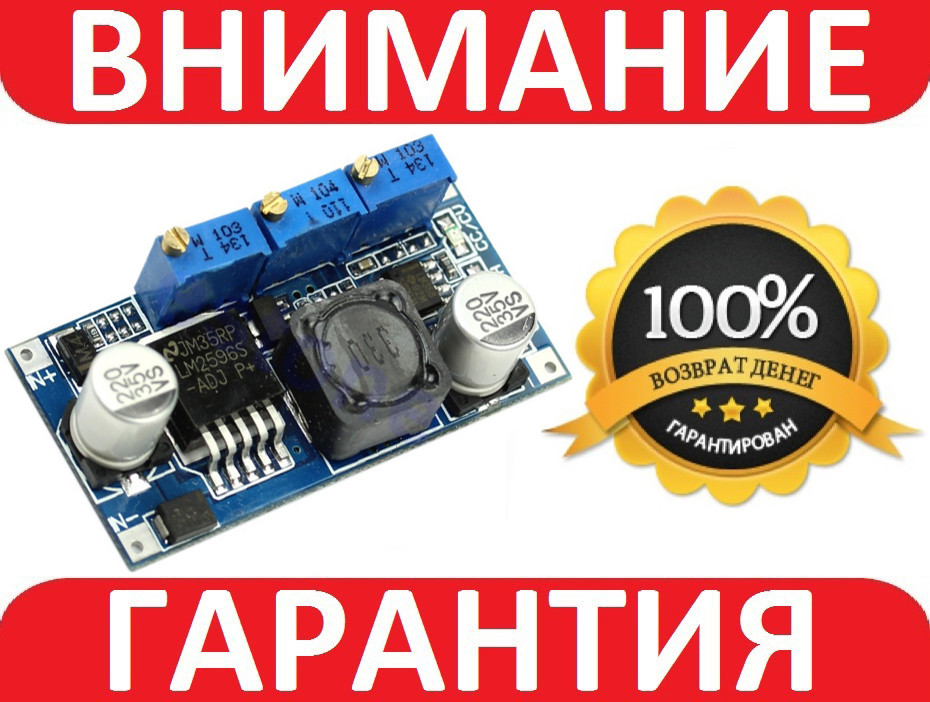

DC Понижуючий перетворювач конвертер LM2596 LM2596S для зарядних пристроїв

Понижуючий перетворювач постійної напруги використовується для пониження вхідної напруги в ланцюзі. Його можна використовувати в нескладних проектах на мікроконтролерах.
У використанні простий перетворювач: підключити джерело напругу до входів конвертера IN+ і IN-, потім підключити потрібний пристрій до виходів і подати живлення. Після налаштування перетворювача можна приступати до роботи.

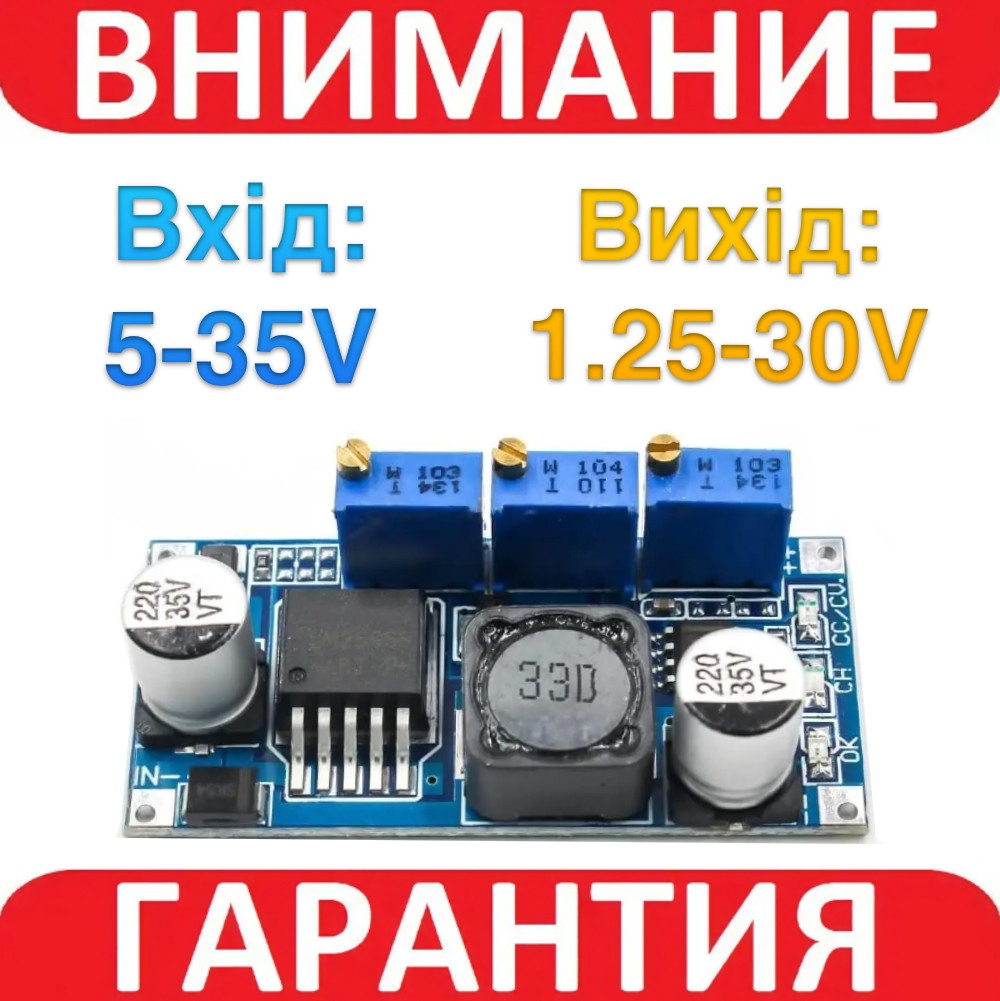

На платі конвертера знаходяться три настроювальних резистора. Перший SW1 відповідає за регулювання вихідної напруги. На вхід подається постійна напруга від 5 до 35 В, а на виході отримуємо задану постійну напругу від 1.25 до 30 Ст.
Цей пристрій також є джерелом постійного струму. Другий настроювальний резистор SW2 відповідає за регулювання вихідного струму. У всіх інших стабілізаторах обмеження струму — це нештатна ситуація, і поведінка при цьому не нормується (може бути, перегрів, відключення тощо). У даному ж стабілізаторі, обмеження струму — робочий режим і поріг вихідного струму регулюється. Стан обмеження струму показується окремим світлодіодом B1 (червоним).
Третій резистор SW3 встановлює граничну напругу, при якому закінчується зарядка.
На платі присутній індикатор обмежувача струму B1, індикатор зарядки B2 (червоний), індикатор закінчення зарядки B3 (зелений).
Для підключення вхідної напруги конвертер має дві клеми, до яких, за допомогою пайки, приєднується джерело вхідної напруги. Позначення клем IN+, IN-.
Для підключення пристроїв до виходу конвертера передбачено дві клеми, до яких, за допомогою пайки, приєднується споживач вихідної напруги. Позначення контактів OUT+, OUT-.
Так само на платі конвертера присутні 4 монтажних отвори для закріплення плати.

Характеристики:

• вхідна напруга: 5-35 В;
• колір: синій;
• вихідна напруга: 1.25-30 В;
• номінальний вихідний струм: 3 A;
• індикація роботи (три світлодіода);
• розміри плати: 48 х 24 мм;
• габарити: 48 х 24 х 13 мм;
• вага: 12 р.

Комплектація:

1 x Понижуючий перетворювач LM2596 LM2596S
