Реле з настроюваною затримкою 12 В таймер відліку часу з режимами роботи
- Готово до відправки
- Код: А96
181 ₴
- +380 (50) 503-21-88Vodafone Звонить после 10.00

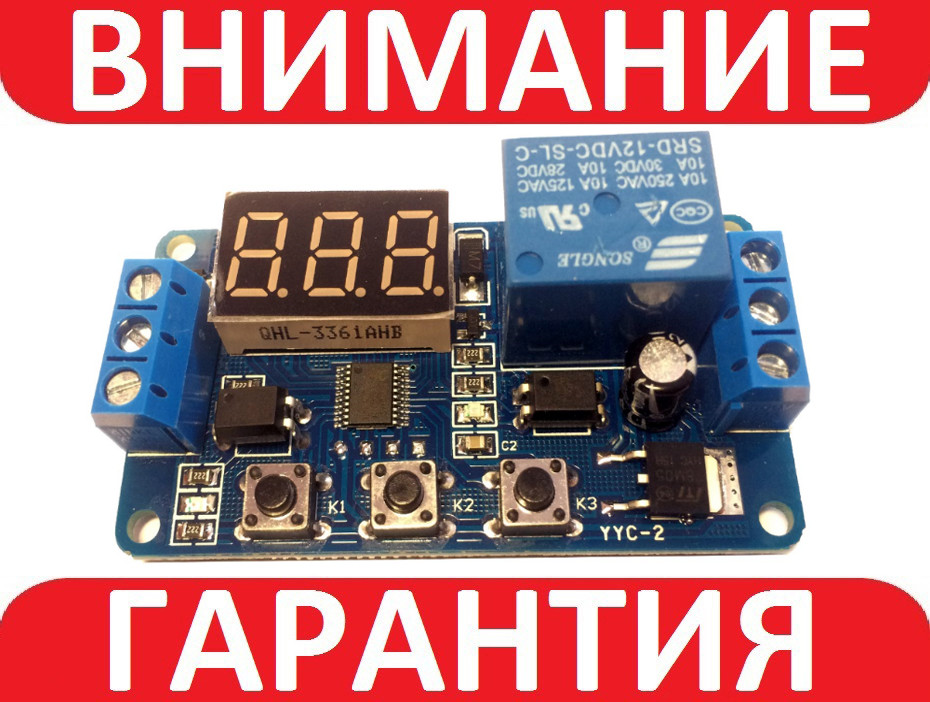

Реле з настроюваною затримкою, таймер відліку модель YYC-2 використовується для керування різними приладами з великим вхідним струмом.
Для використання релейного модуля до нього потрібно під'єднати живлення 10-16В. Живлення під'єднується до клем затискачів GND(мінус) + и VCC (плюс), дотримуючись полярності. Після подавання напруги живлення на платі релейного модуля горітиме червоний світлодіод (індикатор живлення) і синій світлодіод (індикатор увімкнення реле). На трирозрядному індикаторі можуть горіти цифри від 000 до 999 — це і є час затримки. Контакт, позначений на платі релейного модуля IN — це вхідний керівний сигнал.
Характеристики:
- Робоча напруга: 10 ~ 16 В
- Сигнал Напруги: DC 4 ~ 20 В
- Діапазон часу: 0.1 ~ 99.9 секунд; 1 ~ 999 секунд; 1 ~ 999 хвилин
- Вихідна Потужність: DC 30 В 10 А або AC 220 В 10A
- Статичний струм: 20mA
- Робочий струм (реле увімкнений): 50mA
- Робоча температура: -40 ~ 85 ° C
- Розмір ПЕЧАТНИЙ ПЛАТИ: 64*35*18 мм
- Вага: 25 г
Призначення кнопок
К1 — Вибір режиму таймера. Р1, Р2, Р3, Р4.
К2 – Увімкнення і/або перемикання параметрів реєстрацій таймера. 1-ый, 2-ой, 3-ий. Настроюваний регістр блимає. Під час натискання К3 показання настроюваного регістру збільшуються на 1 одиницю. Для переходу на наступний регістр натиснути К2 один раз.
К3 — Вибір значення 1/10 секунди, секунди або хвилини.
00.3 – 3/10 секунды. За відрахунку часу ця точка не блимає. |
07.0 - 7 секунд. За відрахунку часу ця точка не блимає. |
90.0 – 90 секунд. У разі відрахунку часу зображаються десяті. |
003 – 3 секунди |
070 - 70 секунд. (1 хв. 10 сек.). |
900 – 900 секунд. |
003. – 3 хвилини. За відрахунку часу блимає крапка. |
070. – 70 хвилин. (1 час 10 мин.). За відрахунку часу блимає крапка. |
900. - 900 хвилин. (15 час 00 мин.). За відрахунку часу блимає крапка. |
Настроювання «годин» відбувається в перекладі часу за хвилини. Мах 999 хвилин = 16 год. 39 м.
Режими таймера.
Для вибору режиму натиснути К1 дві секунди. На дисплеї зобразиться номер режиму. Для вибору наступного номера режиму повторно натиснути К2. Для кожного режиму настроювання часу індивідуальні та зберігаються в пам'яті таймера.
Режим Р-1.
У цьому режимі задається один часовий інтервал. Для налаштування часу натиснути К2 один раз. Таймер очікує появи керівного сигналу на контакті IN. У разі його появи починається відлік часу. Водночас реле увімкнене, а після закінчення встановленого часу воно вимкнеться. У разі появи другого керівного сигналу, коли таймер ще не відпрацював режим, реле вимикається й лічильник скидається до встановленого часу.
Режим Р-2.
У цьому режимі задаються два тимчасові інтервали. Для налаштування часу натиснути К2 один раз. Налаштовується перший часовий інтервал — час затримки перед увімкненням реле, після надходження керівного сигналу на контакт IN. Водночас синій світлодіод не горить. Після настроювання першого тимчасового інтервалу натискаємо К2 один раз і настроюємо другий часовий інтервал — час, який буде реле в ввімкненому стані. Водночас горить синій світлодіод. Після встановлення часу реєстри не кліпають. Перемикання діапазону 1/10 секунди, секунди або хвилини здійснюється кнопкою К3 одночасно для обох тимчасових інтервалів.
Таймер очікує появи керівного сигналу на контакті IN. У разі його появи починається відлік затримки часу, потім починається відлік часу вмикання реле.
Режим Р-3.
Циклічний. У цьому режимі задаються два тимчасові інтервали. Для налаштування часу натиснути К2 один раз. Спочатку настроюється перший часовий інтервал — час, коли реле увімкнене (горить синій світлодіод), а потім другий — час, коли реле вимкнене (світлодіод не горить). Перемикання діапазону 1/10 секунди, секунди або хвилини відбувається одночасно для обох тимчасових інтервалів.
Таймер циклічно (поперемінно) вмикати та вимикати реле в заданому інтервалі часу. Сигнал запуску на контакті IN ніяк не впливає на роботу таймера. Кнопкою К1 можна самостійно змінювати стан реле на протилежний.
Режим Р-4.
У цьому режимі задається один часовий інтервал. Для налаштування часу натиснути К2 один раз. Таймер очікує появи керівного сигналу на контакті IN. У разі його появи реле увімкнеться, і таймер буде очікувати, коли керівний сигнал пропаде. Реле увімкнене, світлодіод горить. Потім таймер відпрацює встановлений час вимкне реле. Якщо таймер цикл не відпрацював, але на контакті IN з'явився керівний сигнал — лічильник скидається до встановленого часу та очікує, коли пропаде сигнал на контакті IN.
Комплектація:
1 х Реле времени
Основні атрибути | |
---|---|
Тип | Модуль |
Стан | Новий |
