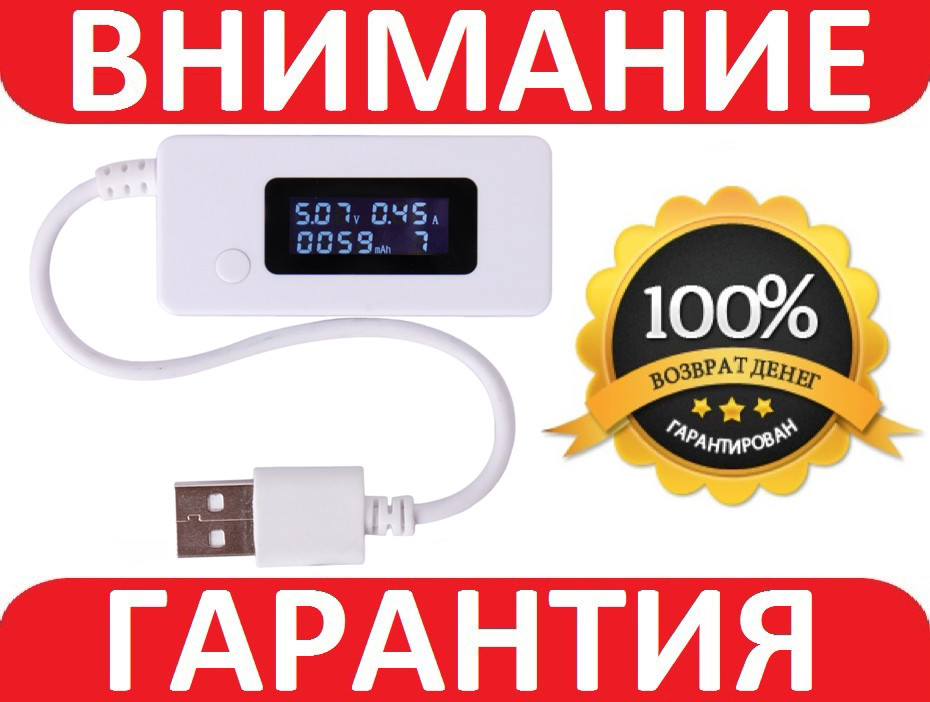

USB тестер амперметр вольтметр тестер зарядок

USB тестер струму, напруги, споживаної енергії модель KCX-017 використовується для:

• вимірювання напруги на USB порти комп'ютера;
• вихідної напруги адаптерів живлення з USB-виходом;
• вимірювання струму заряду різних пристроїв (Powerbank, телефонів, планшетів тощо);
• вимірювання і запису споживаної енергії різними пристроями.

Для використання тестера потрібно підключити його до USB порту комп'ютера або USB виходу адаптера живлення. Максимально допустима вихідна напруга адаптера живлення 7 вольт. Після підключення тестера до джерела живлення включається рідкокристалічний дисплей і починається вимір поточної напруги. Підключати тестер до джерела живлення можна не тільки через інтегрований USB-кабель, але і до порту microUSB, який знаходиться поруч.
Далі до USB порту тестера потрібно підключити споживача. Це може бути будь-який пристрій з напругою живлення 3 – 7 вольт і споживаним струмом до 3,5 ампер. Як тільки підключений пристрій почне споживати – на рідкокристалічному дисплеї тестера відобразиться вимірювання споживаного струму (в амперах) та енергії (у миліамперах в годину). Також повинно трохи просісти значення вхідної напруги (ступінь просідання залежить від якості провідників і джерела живлення).
Управління USB тестером KCX-017 здійснюється за допомогою кнопки, яка знаходиться у верхньому правому куті фронтальної частини тестера. За допомогою цієї кнопки можна переключатися між осередками пам'яті (комірок пам'яті 10 шт.), а також обнуляти результати, записані у ці клітинки. В пам'яті зберігаються дані про споживану енергію (миліамперах в годину). Одна комірка може містити значення від 1 до 19999 mAh. Вся пам'ять тестера незалежна і може зберігати дані після вимикання живлення. Якщо під час вимірювання відключити напругу живлення, а через деякий час включити підрахунок споживаної енергії продовжиться з місця, коли харчування було вимкнено.
Перемикання між осередками проводиться наступним чином: подвійне натискання на кнопку, дисплей починає блимати. Після цього кожну одинарне натискання виробляє перемикання на наступну комірку без скидання значення поточної комірки. Таке подвійне натискання приводить до виходу з режиму перемикання між осередками. Номер комірки відображаються на дисплеї у нижньому правому куті. Можливе значення від 0 до 9.
Утримування кнопки більше 5 секунд призводить до скиду записаного значення НАСТУПНОЇ комірки пам'яті. Тобто якщо зараз ви на комірці 1, то при утриманні кнопки більше 5 секунд відбудеться стирання в наступній комірці (№2) і перехід до неї.
Тестер має три роз'єми:

• порт USB типу «мама» – використовується для підключення до тестеру живляться пристроїв;
• порт microUSB типу «мама» – вхідна напруга;
• конектор USB типу «тато» – вхідна напруга.

Характеристики:

• модель: KCX-017;
• вхідна напруга: 3 – 7;
• споживаний струм: 50 мА;
• вихідна напруга: 3 – 7;
• комутований струм: до 3,5 А;
• тестер вимірює: напругу, струм, споживання енергії;
• похибка вимірювання: 1\%;
• пам'ять: 10 клітинок енергонезалежної пам'яті;
• значення в комірці пам'яті: від 1 до 19999 mAh;
• дисплей: рідкокристалічний дисплей з синім підсвічуванням;
• розміри: 55 х 28 х 15 мм;
• вага: 26 г;
• колір корпусу: білий.

Комплектація:

1 x USB тестер
