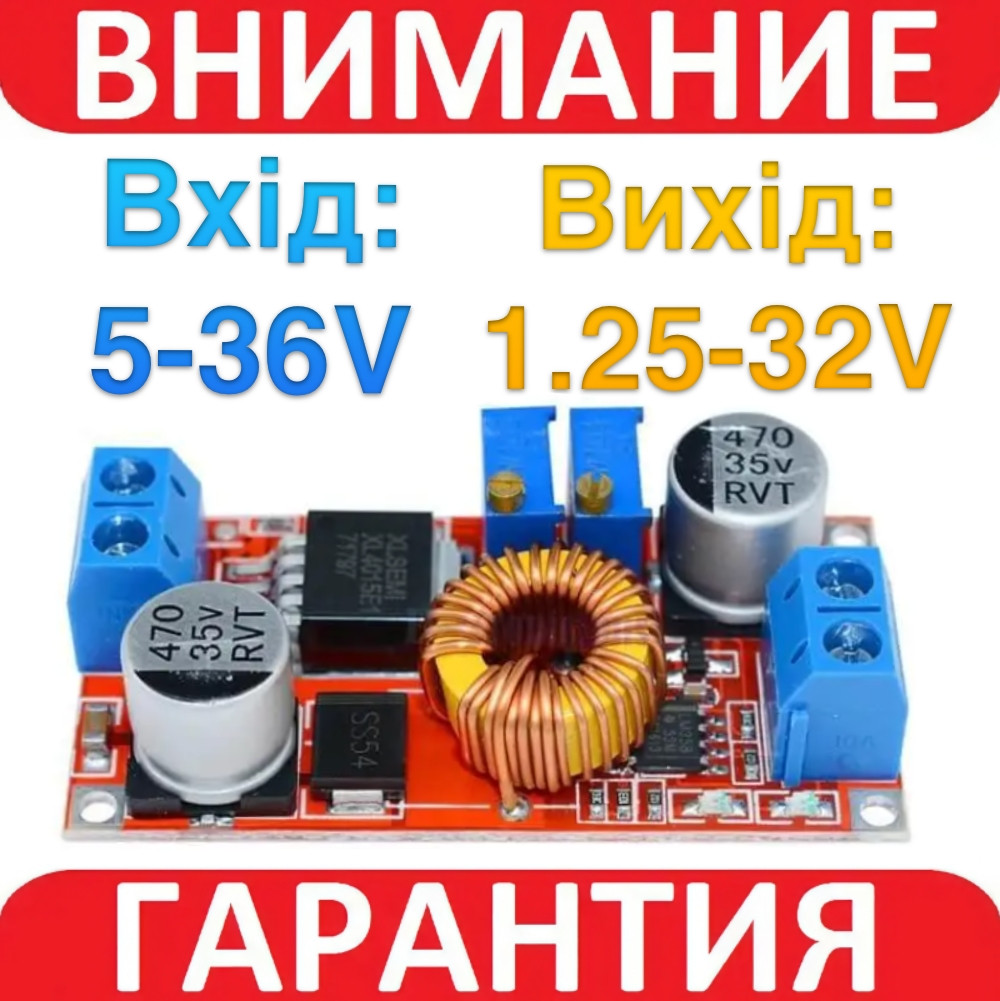

Понижуючий перетворювач XL4015 DC 5А 1.25-36V з регулятором струму

XL4015 знижуючий перетворювач постійного струму, простий і надійний, може застосовуватися як світлодіодний драйвер, зарядний пристрій для акумуляторів, регульоване джерело живлення з регулюванням напруги та струму. Для отримання потрібного значення вихідної напруги, вхідна напруга повинна бути не менше ніж на 1.5 Вольта вище вихідної. Модуль на мікросхемі XL4015 має регулювання вихідної напруги і регулювання обмеження вихідного струму, максимальний вихідний струм модуля до 5 Ампер. Знижувальний перетворювач може працювати як у режимі стабілізації напруги, так і в режимі стабілізації струму. Перетворювач має захист від короткого замикання навантаження, при спрацьовуванні якого знижується частота перетворення з 180КГц до 48КГц. Живлення та навантаження можуть підключатися як через клемну колодку, так і припаюванням на кути плати.

Модуль XL4015 DC-DC Step-Down Converter знайшов широке застосування як зарядний пристрій при переробці батареї шуроповерта на використання літієвих акумуляторів!
Мінімальна різниця між вхідною та вихідною напругою: 0,3 Вольт!
ВАЖЛИВО! При використанні модуля, "мінус" входу та виходу не повинні бути гальванічно з'єднані, в іншому випадку струмовимірювальний резистор буде "закорочений" і обмеження максимального вихідного струму не працюватиме. Це може призвести до перевантаження та виходу з ладу модуля.


Характеристики:

Вхідна напруга: 5-36 Вольт
Вихідна напруга: 1.25-32 Вольт
Вихідний струм: до 5A (при струмі більше 3 Ампер або вихідний потужності понад 35W потрібно додаткове охолодження)
Захист від короткого замикання:
Захист від перегріву: Є (автоматичне відключення під час перегріву)
Захист від включення зі зворотною полярністю: Ні
Ефективність перетворення: 95%
Частота перетворення: 180 кГц
Вихідні пульсації: 50mV (макс.)
Точність підтримання вихідної напруги: ± 2.5%
Робоча температура: -40 ° С до + 85 ° C
Розміри: 5.2x2.65x1.4 см (Д х Ш х В)
Вага: 20г

Комплектація:

1 x Понижуючий перетворювач XL4015
