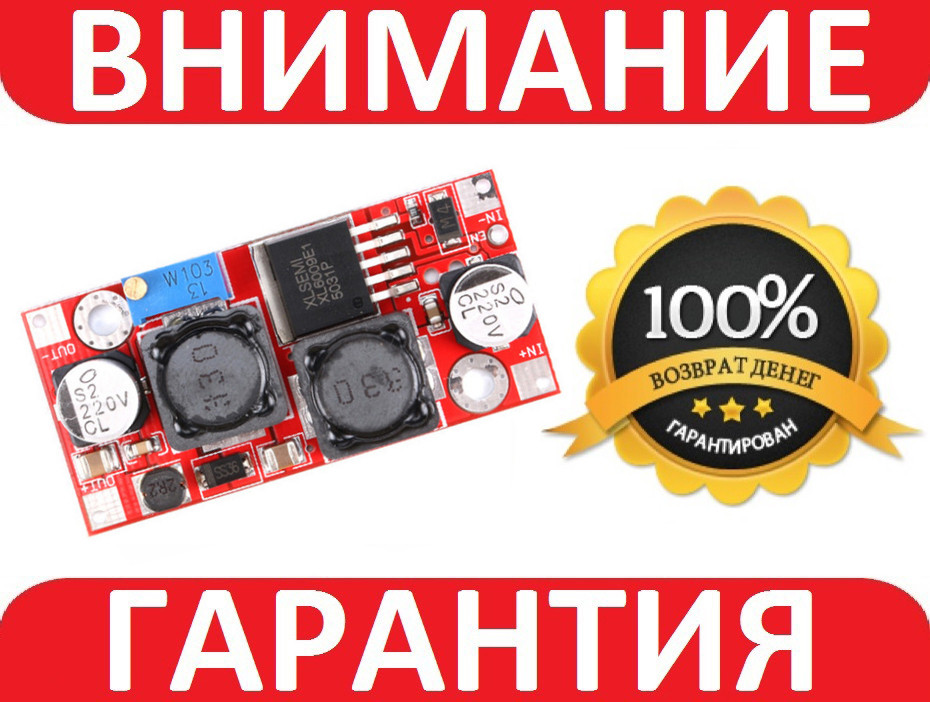

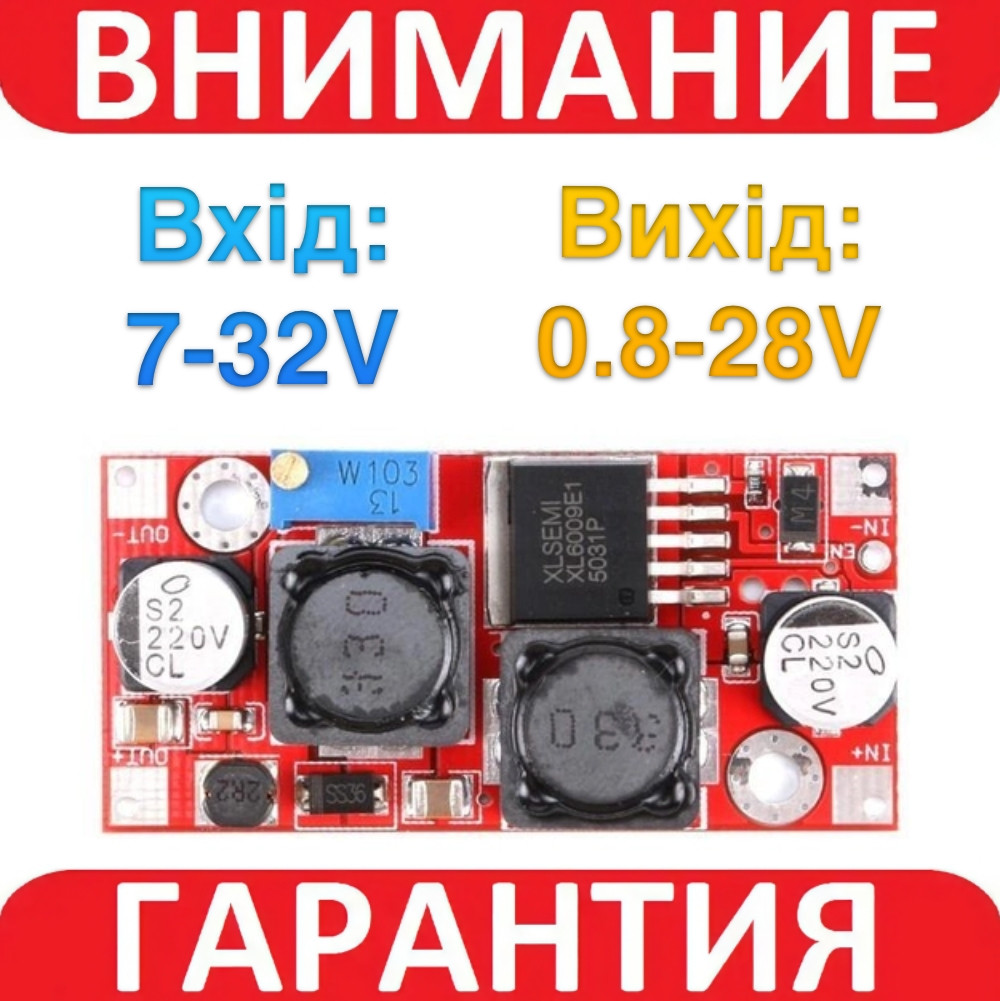

Підвищуючий - понижуючий перетворювач XL6009 DC-DC (від 5-32В до 1,25-35В, до 3А)
- Готово до відправки
- Код: 3188-С39
70 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (50) 503-21-88Vodafone Звонить после 10.00
Підвищуючий-понижуючий перетворювач постійної напруги використовується для регулювання вхідної напруги в ланцюзі. Його можна використовувати в нескладних проектах на мікроконтролерах.
У використанні перетворювач досить простий. Необхідно підключити джерело напруги до входів конвертера, підключити потрібний пристрій до виходів і подати живлення. Після налаштування перетворювача можна розпочинати роботу. Управління конвертера здійснюється за допомогою настроювального резистора, який знаходиться на корпусі пристрою. Завдяки йому можна змінювати значення вихідної напруги.
Для підключення вхідної напруги конвертер має дві клеми, до яких за допомогою паяння приєднується джерело вхідної напруги. Позначення клем IN+, IN-.
Для підключення пристроїв до виходу конвертера передбачено дві клеми, до яких за допомогою паяння приєднується споживач вихідної напруги. Позначення контактів OUT+, OUT-.
Увага! Модуль не має захисту від короткого замикання в навантаженні та від зворотної полярності, тому встановіть запобіжник і захист від короткого замикання і дотримуйтесть правильної полярності підключення.
Регулювання струму виконувати тільки через реальне навантаження, підключивши амперметр послідовно з навантаженням.
Характеристики:
- вхідна напруга: 5-32;
- вихідна напруга: 1.2-35 В (З плавним регулюванням);
- вхідний струм (МАКС.): 4А
- вихідний струм (МАКС): 1.5А;
- вихідна потужність: 20W природне охолодження, плюс радіатор 25W (MAX)
- частота перетворення: до 400 кГц;
- КПД: до 94%;
- робочий діапазон температур: від -20 °C до +85 °C
- розміри (Д х Ш х В): 43 х 20 х 10 мм;
Комплектація:
1 x Підвищуючий-понижуючий перетворювач
Основні атрибути | |
---|---|
Країна виробник | Китай |
Стан | Новий |
Користувальницькі характеристики | |
Тип | Перетворювач |
