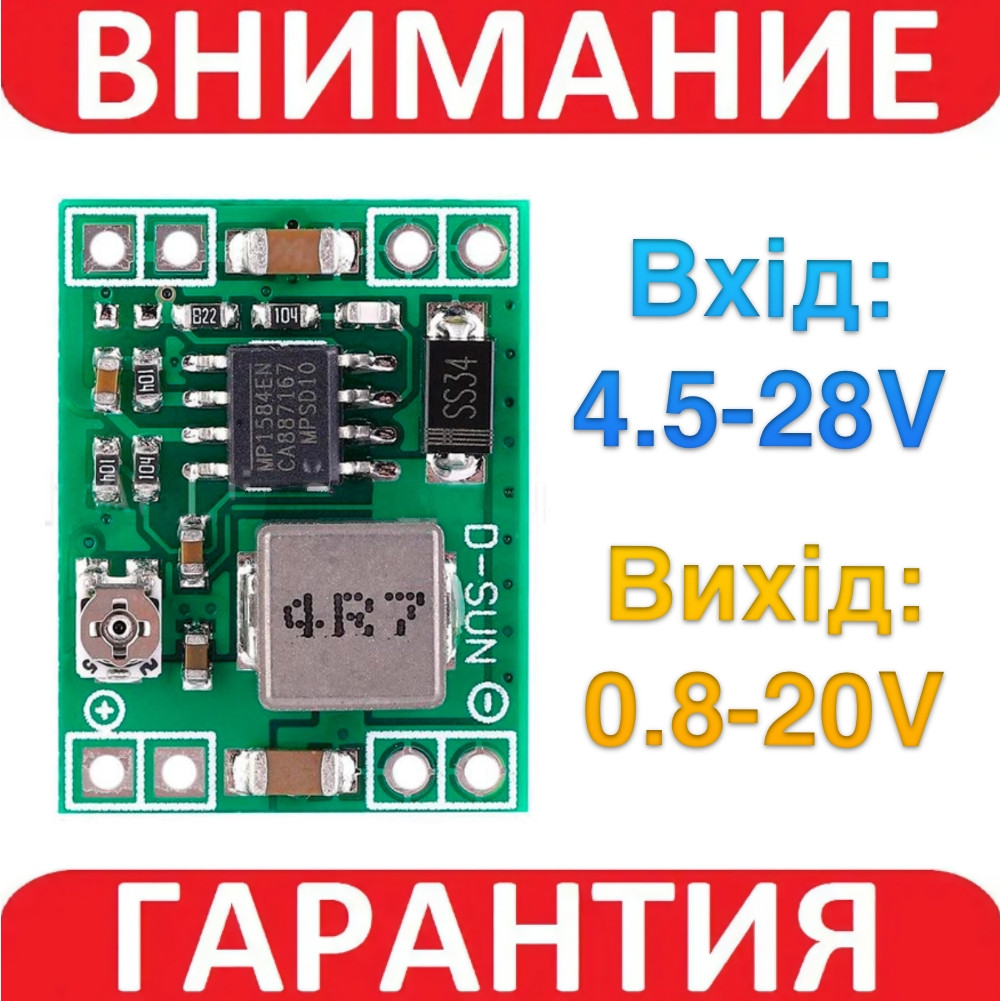

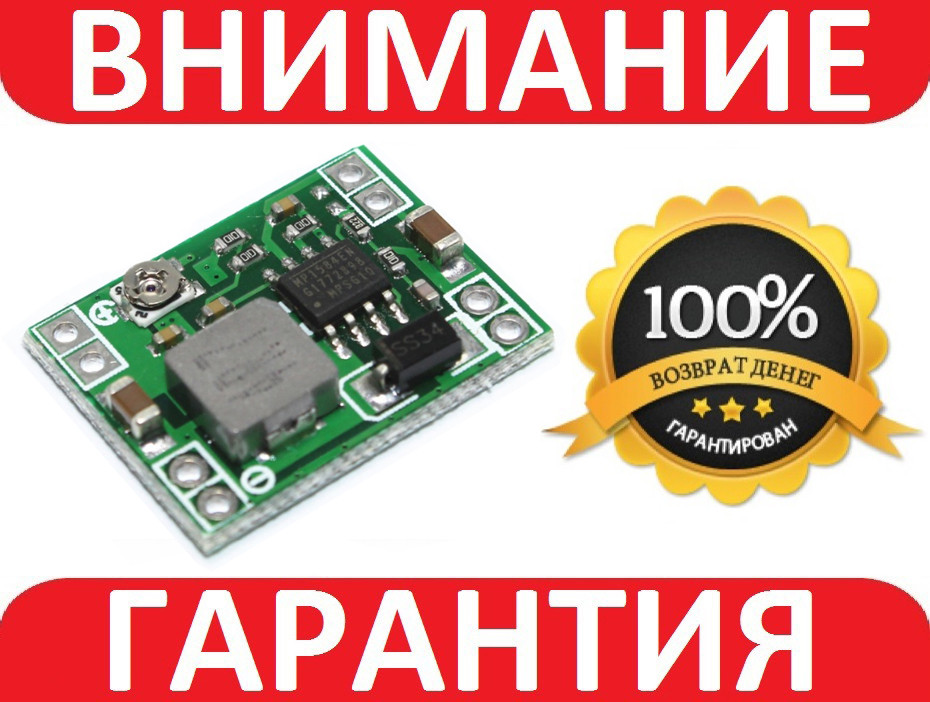

Понижуючий перетворювач струму 4.5-28В на 0.8-20В

Понижуючий конвертер використовується для пониження вхідного ланцюга напруги постійного струму. Використовується в нескладних проектах на мікроконтролерах. У зв'язку з відсутністю корпусу і малими габаритами, може використовуватися в проектах, де в невеликому корпусі потрібно вирішити завдання зниження вхідної напруги.

Для використання понижуючого конвертера потрібно зібрати на його основі макет, а саме: з'ясувати, чи потрібно використовувати конвертер, підключити вхідну напругу, підключити потрібний пристрій до виходу, подати харчування, провести настройку конвертера і починати роботу.

Управління понижуючим конвертером здійснюється з допомогою настроювального резистора, який знаходиться на корпусі пристрою. З його допомогою можна змінювати значення вихідної напруги. Напрямок зниження напруги вказано на корпусі стрілкою.

На знижувальному конвертері є по чотири клеми для підключення вхідноъ напруги і для підключення будь-якого пристрою до виходу конвертера. Для підключення вхідноъ напруги конвертер має чотири клеми (по дві на кожен полюс), до яких, за допомогою пайки, приєднується джерело вхідної напруги. Позначення клем IN+, IN-.

Для підключення будь-якого пристрою до виходу конвертера передбачено чотири клеми (по дві на кожен полюс), до яких, за допомогою пайки, приєднується споживач вихідної напруги. Позначення контактів OUT+, OUT-.

Не має значення, до яких пар клем на різних полюсах, підключати вхідну напругу так як на виході напруга буде на всіх клемах.

Живлення понижуючого перетворювача здійснюється від джерела вхідної напруги. Напруга живлення 4,5 – 28 Ст.

Характеристики:

• вхідна напруга: 4,5 – 28;
• вихідна напруга: 0,8 – 20 В;
• максимальний вихідний струм: 3 А;
• ККД: до 96% (залежить від різниці між вхідним і вихідним напругами);
• пульсації на виході: до 30мВ;
• частота перемикання: 1 МГц;
• робочий діапазон температур: -45 ~ +85°C;
• розміри (Д х Ш х В): 22 х 17 х 4 мм;
• вага: 2 р.

Комплектація:

1 x Понижуючий перетворювач DC-DC 24-5В
