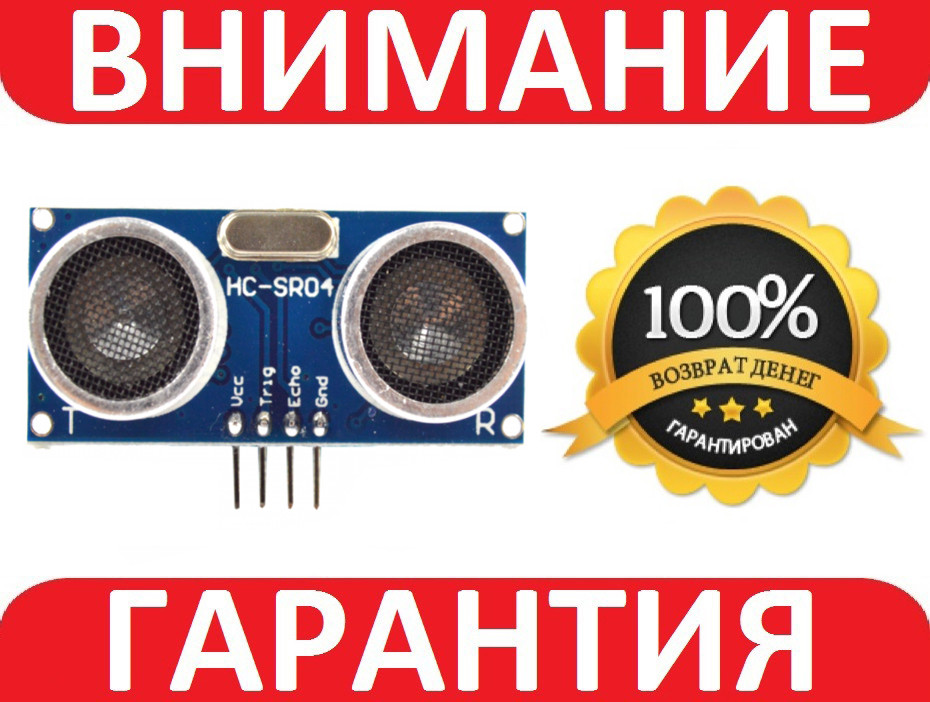

Ультразвуковий датчик відстані HC-SR04, модуль Arduino

  • Готово до відправки
  • Код: 915-34

50 ₴

Мінімальна сума замовлення на сайті — 150 грн

+380 (68) 367-74-11
КиевстарЗвонить после 10.00
  • +380 (50) 503-21-88
    Vodafone Звонить после 10.00
повернення товару протягом 30 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Ультразвуковий датчик відстані HC-SR04, модуль Arduino
Ультразвуковий датчик відстані HC-SR04, модуль ArduinoГотово до відправки
50 ₴
+380 (68) 367-74-11
КиевстарЗвонить после 10.00
  • +380 (50) 503-21-88
    Vodafone Звонить после 10.00
Опис
Інформація для замовлення



Ультразвуковий далекомір HC-SR04 5V для Arduino використовується для вимірювання відстані від датчика до будь-якого об'єкта.

Для використання далекоміра на його основі потрібно зібрати макет (під'єднати до контролера, живлення тощо). Потім потрібно створити керівну програму, у якій обов'язковоняв бібліотеку Ultrasonic. Наприкінці потрібно спрямувати датчик на об'єкт під кутом не більш ніж 15° і на регламентованій відстані, і починати роботу.

Керування ультразвуковим далекоміром HC-SR04 відбувається або від Arduino контролера, або від іншого мікропроцесорного керівного пристрою через відповідні висновки.

Принцип роботи: у разі подавання на вхід позитивного імпульсу модуль формує на передавачі вісім імпульсів частотою 40 кГц. І очікує відлуння. У разі отримання імпульсу відлуння відбувається формування на виході імпульсу ШІМ тривалістю від 150 мкс до 38 мс. Якщо відлуння не виявлено (немає перешкод), то формується імпульс тривалістю 38 мс.

У ультразвуковому далекомірі HC-SR04 передбачений один 4-піновий інтерфейс для під'єднання живлення та входу сигналу. Позначення контактів: Vcc (виведення для живлення +5 В), TRIG (вхід), Echo (вихід), GND (загальний вивід).

Живлення модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керівного пристрою), або від зовнішнього джерела живлення (блока живлення батареї). Напруга живлення модуля 5 вольтів.

Характеристики:

  • робоча напруга: 5 В;
  • робочий струм: 15 mA;
  • робоча частота: 40 кГц;
  • максимальна дальність вимірювання: 5 м;
  • мінімальна дальність вимірювання: 2 см;
  • кут вимірювання: 15°;
  • габарити: 45,2 х 20,4 (25,7) х 19,0 мм;
  • вага: 9 г;
  • колір: синій.

Комплектація:

1 x Ультразвуковий датчик
