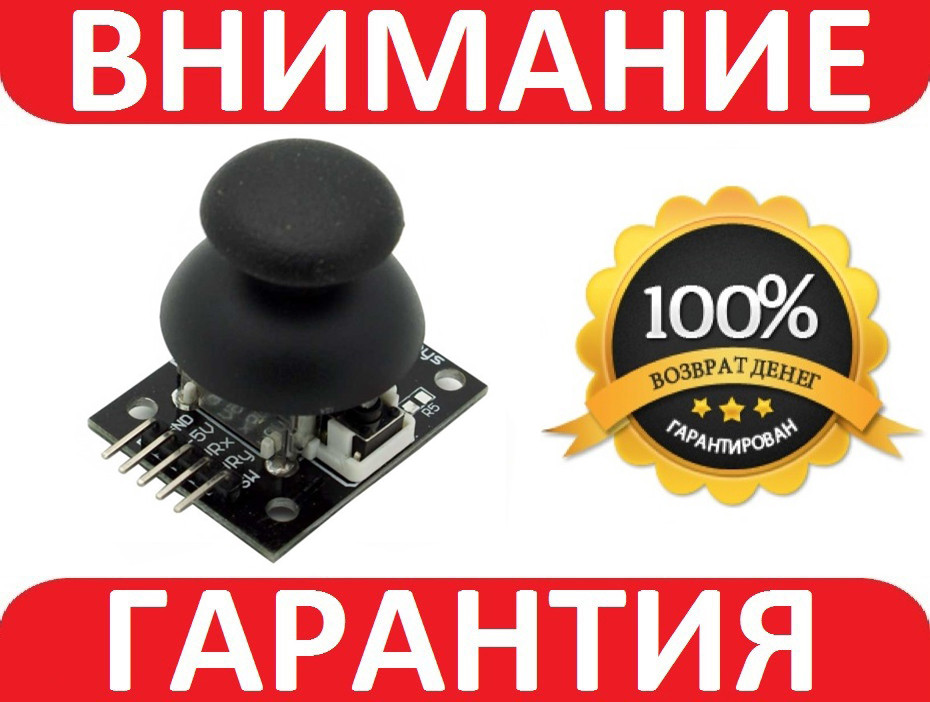

Джойстик KY-023, маніпулятор, модуль керування, Arduino
- Готово до відправки
- Код: С65
34 ₴
Мінімальна сума замовлення на сайті — 150 ₴
- +380 (50) 503-21-88Vodafone Телефонувати після 10:00
Джойстик, маніпулятор, модуль керування може використовуватися для керування різними пристроями, роботами, моделями.
Для використання джойстика, маніпулятора, модуля керування потрібно під'єднати його до пристрою, яким потрібно керувати, за потребою створити програму керування й під'єднати живлення. Керування з маніпулятора здійснюється за допомогою рухомої ручки (ручка може повертатися на 360° під великим кутом). Керування ведеться відразу за двома осями координат. Під ручкою керування є кнопка, яку можна натиснути, якщо притиснути ручку маніпулятора в нейтральному положенні. Ця кнопка розширює можливості керування. Для закріплення маніпулятора на плоскій поверхні на платі передбачено 4 отвори.
Джойстик, маніпулятор, модуль керування має один роз'єм для під'єднання живлення, і для під'єднання до пристрою, яким потрібно керувати. Це 5-контактний штировий роз'єм.
Позначення контактів:
- +5V – напруга живлення;
- VRy — передавання інформації про положення маніпулятора по осі Y;
- VRx — передавання інформації про положення маніпулятора за віссю X;
- SW — передавання інформації про стан кнопки;
- GND — загальне виведення.
Живлення маніпулятором здійснюється від пристрою, яким потрібно керувати або від зовнішнього джерела (блока живлення батареї). Напруга живлення 5 В. Під час використання живлення 5 В, на висновки VRy і VRx подається напруга по 2,5 В. Під час руху вгору/вправо показник напруги зростає до 5 В, у зворотний бік — напруга падає до 0 В.
Характеристики:
- ручка може повертатися на 360°;
- керування ведеться відразу за двома осями координат;
- є кнопка, яка розширює можливості керування;
- передбачені 4 монтажні отвори;
- 5-контактний штировий інтерфейс для під'єднання до пристрою, яким потрібно керувати й для під'єднання живлення;
- напруга живлення: 5В;
- габарити модуля: 40,2 х 32,7 х 34,3 мм;
- вага модуля: 12 г.
Комплектація
1 x Джойстик маніпулятор
| Основні атрибути | |
|---|---|
| Виробник | China |
| Країна виробник | Китай |
| Стан | Новий |
| Тип | Модуль |
- Ціна: 34 ₴
