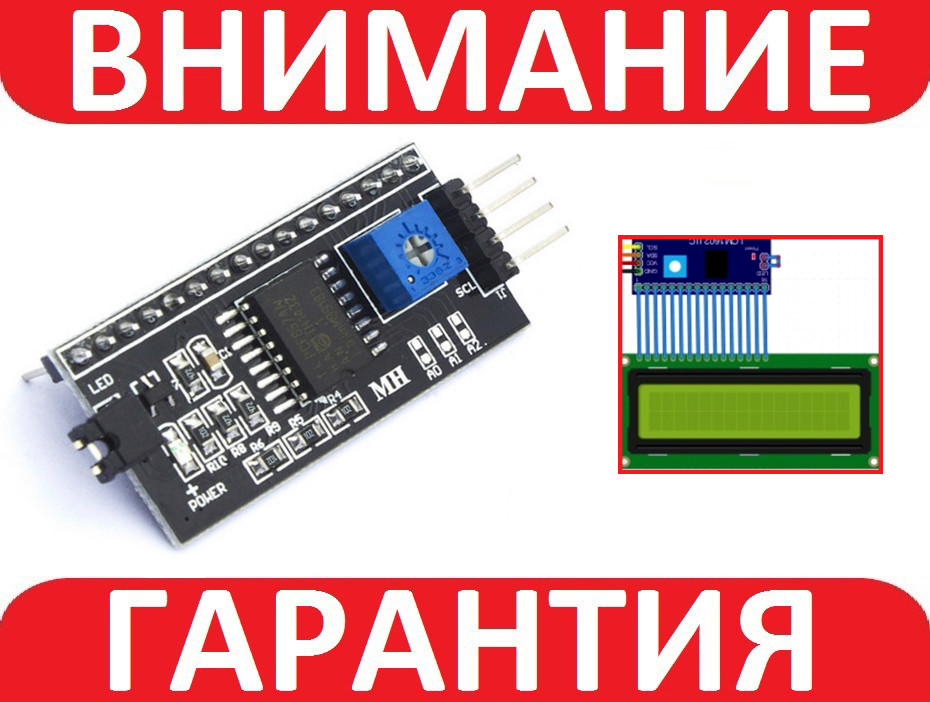

Плата IIC I2C TWI SP I інтерфейс, модуль Arduino

Модуль IIC, I2C, TWI SPI використовується для роботи з 1602 і 2004 РК дисплеями через інтерфейс IIC. Оскільки ресурсу контактів після під'єднання низки модулів на контролері Arduino часто стає недостатньо, з'являється потреба в їх економії, наприклад, за допомогою цього модуля.

З його допомогою можна реалізувати передавання на дисплей усього за двома контактами (SDA, SCL).

Для використання датчика потрібно зібрати на його основі макет (під'єднати живлення, під'єднати до контролера, під'єднати до дисплея). Потім потрібно записати в контролер спеціальну бібліотеку для роботи з LCD-дисплеєм, створити програму для роботи з пристроєм. Наприкінці провести налаштування й починати роботу. На платі модуля є світлодіод POWER він світиться, коли на модуль подається живлення. Також на платі є джампер LED, який вмикає і вимикає дисплей.

Керування модулем IIC, I2C, TWI SPI здійснюється від Arduino контролерів або інших пристроїв керування мікропроцесорних пристроїв за допомогою спеціальних програм. На платі модуля є потенціометр, з його допомогою можна змінювати контрастність дисплея.

Модуль IIC, I2C, TWI SPI має 3 інтерфейси для під'єднання до мікроконтролера, живлення і LCD-дисплею:

• для під'єднання модуля до дисплея використовується 16-контактний штировий інтерфейс HD44780;
• для під'єднання модуля до мікроконтролера та живлення використовується 4-контактний штировий інтерфейс. Позначення контактів GND — загальний контакт; VCC — напруга живлення; SDA та SCL інтерфейс IIC (Inter-Integrated Circuit);
• на платі модуля є три аналогових виходи, позначені A0, A1, A2.

Живлення модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керівного пристрою), або від зовнішнього джерела живлення (блока живлення батареї). Напруга живлення модуля 5 В.

Характеристики:

• модуль LCM1602 I2C;
• модуль зібраний на мікросхемі: PCF8574T;
• напруга живлення: 5В;
• інтерфейс IIC;
• 3 аналогових виходи, позначені A0, A1, A2;
• інтерфейс HD44780;
• настроювання контрастності за допомогою потенціометра;
• габарити модуля: 53,5 х 19,1 х 15,4 мм;
• вага модуля: 5 г.

Комплектація:

1 x Плата IIC I2C
