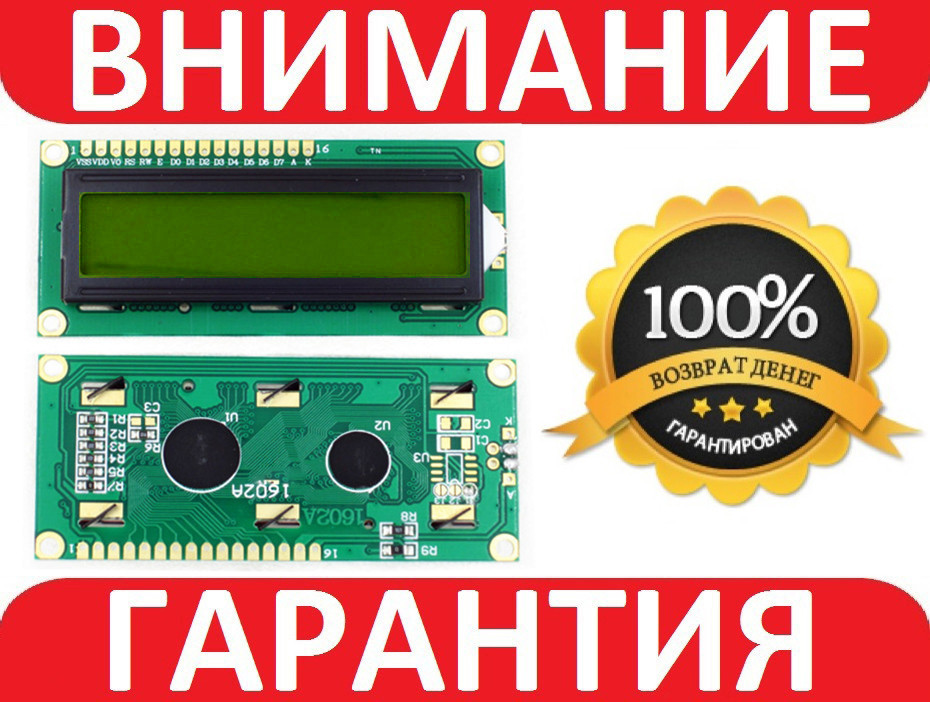

LCD 1602 для Arduino, РК дисплей із зеленим підсвічуванням (без i2c модуля)
влево
  • LCD 1602 для Arduino, РК дисплей із зеленим підсвічуванням (без i2c модуля), фото 2
  • LCD 1602 для Arduino, РК дисплей із зеленим підсвічуванням (без i2c модуля), фото 3
  • LCD 1602 для Arduino, РК дисплей із зеленим підсвічуванням (без i2c модуля), фото 4
  • LCD 1602 для Arduino, РК дисплей із зеленим підсвічуванням (без i2c модуля), фото 5
вправо

LCD 1602 для Arduino, РК дисплей із зеленим підсвічуванням (без i2c модуля)

  • На складі
  • Код: Д12

87 грн

+380 (68) 367-74-11
КиевстарЗвонить после 10.00
  • +380 (50) 503-21-88
    Vodafone Звонить после 10.00
повернення товару протягом 30 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
LCD 1602 для Arduino, РК дисплей із зеленим підсвічуванням (без i2c модуля)
LCD 1602 для Arduino, РК дисплей із зеленим підсвічуванням (без i2c модуля)В наявності
87 грн
Купити
+380 (68) 367-74-11
КиевстарЗвонить после 10.00
  • +380 (50) 503-21-88
    Vodafone Звонить после 10.00
Опис
Інформація для замовлення

LCD 1602 модуль для Arduino модуль використовується для перетворення сигналів від контролерів і датчиків в графічну інформацію.

Для використання LCD 1602 модуля Arduino потрібно на його основі зібрати макет (підключити до дисплея, контролеру, харчування тощо). Потім потрібно створити програму для роботи з пристроєм. Наприкінці провести настройку і починати роботу.

Робота з кирилицею має ряд особливостей у зв'язку з тим, що вихідний код в середовищі Arduino зберігається в кодуванні UTF-8, яка не відповідає таблиці символів в ЖК-дисплеї. Для кирилиці можна вказувати їх коди в вісімковій системі у відповідності з синтаксисом C/C++. Також можна використовувати бібліотеку Liquid Crystal Ukr, що дозволяє безпосередньо використовувати російські символи в кодуванні UTF-8 при виведення на дисплей.

Оскільки ресурсу контактів після підключення ряду модулів на контролері Arduino часто стає недостатньо, виникає необхідність в їх економії, наприклад, за допомогою I2C модуля (див. Фото 2 і 3). Цей модуль так само можна придбати в нашому магазині.

Управління LCD 1602 модулем для Arduino здійснюється або від Arduino контролера, або від іншого мікропроцесорного керуючого пристрою через відповідні висновки.

LCD 1602 модуль для Arduino з LCD-дисплеєм має інтерфейс для введення виведення інформації.

4-бітний інтерфейс HD44780 має 16 контактів позначених:

  • Vss – загальний GND;
  • Vdd – харчування;
  • VO – настройка контрастності;
  • RS – дані і команди;
  • RW – читання і запис;
  • E (Enable) – включення;
  • DB0 – DB7 лінії даних;
  • LEDA – анод підсвічування;
  • LEDK – катод підсвічування.

Харчування модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керуючого пристрою), або від зовнішнього джерела живлення (блоку харчування, батареї). Напруга живлення модуля 5 вольт.

Характеристики:

  • інтерфейс HD44780 сумісний;
  • напруга живлення: 5В;
  • розміри екрану: 64 х 15 мм;
  • рідкокристалічний дисплей з зеленою підсвіткою;
  • дисплей 2 рядки по 16 символів;
  • підтримка латиниці і кирилиці (з установкою додаткових бібліотек);
  • габарити: 79,9 х 36,0 х 11,0 мм;
  • вага: 31 р.

Комплектація:

1 x LCD 1602 з зеленою підсвіткою
