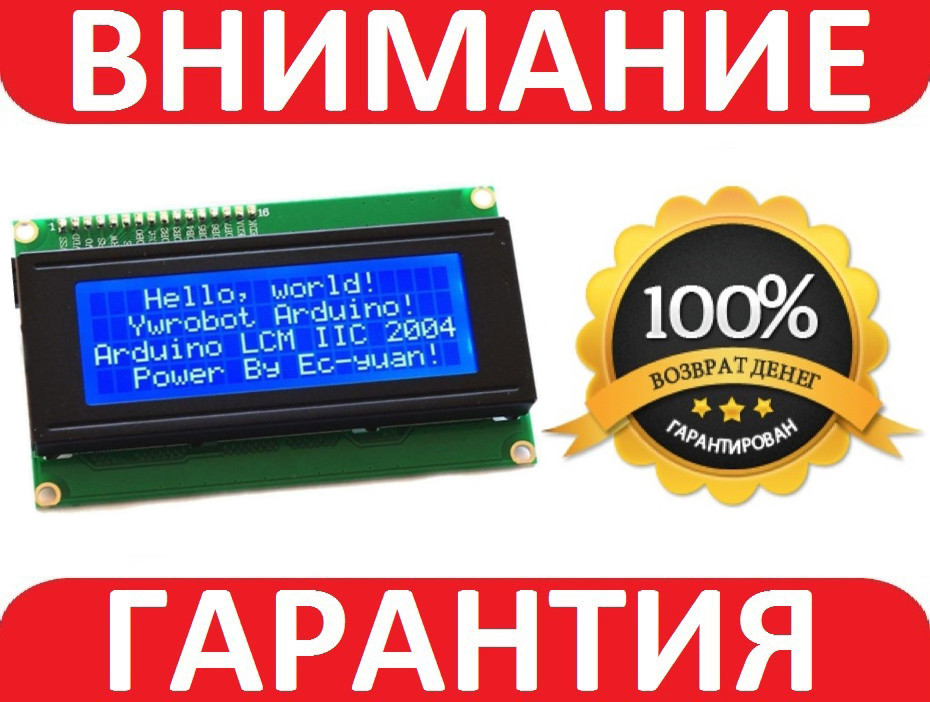

LCD 2004 для Arduino, РК дисплей, 20х4 (без i2c модуля)
- Готово до відправки
- Код: Д19
252 ₴
- +380 (50) 503-21-88Vodafone Телефонувати після 10:00
LCD 2004 модуль використовується для перетворення сигналів від контролерів і датчиків на графічну інформацію.
Для використання LCD модуля потрібно на його основі зібрати макет (під'єднати до контролера та живлення тощо). Потім потрібно створити програму для роботи з дисплеєм. Наприкінці провести налаштування й починати роботу.
Керування LCD-модулем здійснюється або від Arduino контролера, або від іншого мікропроцесорного керівного пристрою через відповідні висновки.
4-бітний інтерфейс HD44780 для під'єднання дисплея до контролерів має 16 контактів:
- Vss — загальний GND;
- Vdd-живлення;
- VO — налаштування контрастності;
- RS — дані та команди;
- RW — читання й запис;
- E (Enable) — вмикання;
- DB0 — DB7 лінії даних;
- LEDA — анод підсвітки;
- LEDK — катод підсвітки.
Живлення модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керівного пристрою), або від зовнішнього джерела живлення (блока живлення батареї). Напруга живлення модуля 5 вольтів.
Схема під'єднання до Arduino та Фізичні характеристики LCD 2004 модуля графічно представлені в додаткових зображеннях до опису товару.
Характеристики:
- рідкокристалічний дисплей;
- підсвічування синього кольору;
- 4-рядки по 20 символів;
- підтримка латиниці;
- інтерфейс HD44780 сумісний;
- регулятор контрастності;
- напруга живлення: 5В;
- габарити: 98 х 60 х 14 мм;
- розміри екрана: 76 х 25 мм;
- виведення інформації на екрані: 70,4 х 20,8 мм;
- вага: 73 г.
Комплектація:
1 x LCD 2004 із синьою підсвіткою
| Основні атрибути | |
|---|---|
| Виробник | China |
| Країна виробник | Китай |
| Тип | Модуль |
- Ціна: 252 ₴
