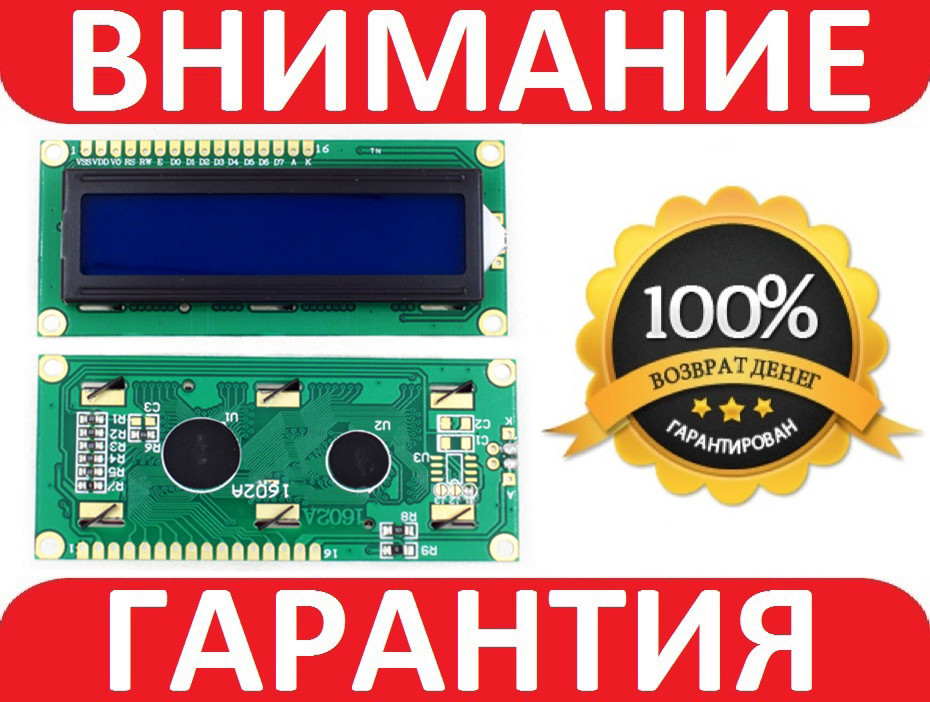

LCD 1602 для Arduino, ЖК дисплей з синім підсвічуванням (без i2c модуля)
- Готово до відправки
- Код: А59
68 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (50) 503-21-88Vodafone Звонить после 10.00
LCD 1602 модуль для Arduino модуль використовується для перетворення сигналів від контролерів і датчиків в графічну інформацію.
Для використання LCD 1602 модуля Arduino потрібно на його основі зібрати макет (підключити до дисплея, контролеру, харчування тощо). Потім потрібно створити програму для роботи з пристроєм. Наприкінці провести настройку і починати роботу.
Робота з кирилицею має ряд особливостей у зв'язку з тим, що вихідний код в середовищі Arduino зберігається в кодуванні UTF-8, яка не відповідає таблиці символів у РК-дисплеї. Для кирилиці можна вказувати їх коди у вісімковій системі відповідно до синтаксису C/C++. Також можна використовувати бібліотеку Liquid Crystal Rus, яка дозволяє безпосередньо використовувати російські символи кодування UTF-8 при виведенні на дисплей.
Оскільки ресурсу контактів після підключення ряду модулів на контроллері Arduino найчастіше стає недоастатньо, з'являэться необхыднысть в їх економії, до прикладу, за допомогою I2C модуля (див. Фото 2 и 3). Цей модуль також можна придбати в нашому магазині.
Управління LCD 1602 модулем Arduino здійснюється або від Arduino контролера, або від іншого мікропроцесорного керуючого пристрою через відповідні висновки.
LCD 1602 модуль Arduino з РК-дисплеєм має інтерфейс для введення виведення інформації.
4-бітний інтерфейс HD44780 має 16 контактів:
- Vss – загальний GND;
- Vdd – живлення;
- VO – налаштування контрастності;
- RS – даніи команди;
- RW – читанння та запис;
- E (Enable) – виключення;
- DB0 – DB7 лінії даниї;
- LEDA – анод підсвітки;
- LEDK – катод підсвітки.
Живлення модуля здійснюється або від Arduino контролера (іншого керуючого мікропроцесорного пристрою), або від зовнішнього джерела живлення (блоку живлення, батареї). Напруга живлення модуля 5 вольт.
Характеристики:
- інтерфейс HD44780 сумісний;
- напруга живлення: 5В;
- розміри екрану: 64 х 15 мм;
- дисплей з синьою підсвіткою;
- дисплей 2 рядки по 16 символів;
- підтримка латиниці;
- габарити: 79,9 х 36,0 х 11,0 мм;
- вага: 31 р.
Комплектація:
1 x LCD 1602 з синім підсвічуванням
- Ціна: 68 ₴
