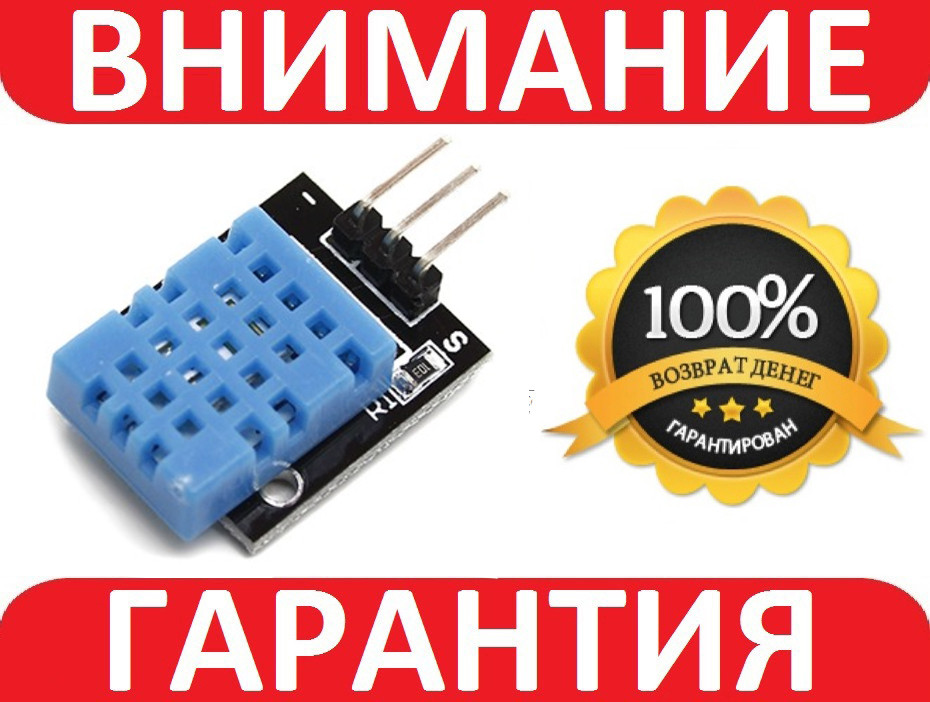

Датчик температури та вологості DHT11 для Arduino

Датчик DHT11 використовується для вимірювання та передавання на контролер як цифровий сигнал показань температури та вологості середовища, у якому він є і дає змогу калібрувати цифровий сигнал на виході.

Для використання датчика потрібно зібрати на його основі макет (під'єднати живлення, під'єднати до контролера, помістити датчик у середовище вимірювання). Потім потрібно записати на контролер спеціальну бібліотеку, яка дає змогу працювати з датчиком. Без бібліотеки датчик не буде обмінюватися даними з контролером, тому що він працює за спеціальним протоколом.

Програма виводить дані що дві секунди. Після цього можна починати роботу.

DHT11 є цифровим датчиком, але його конектор і кабель розпаяні так, що підходять для під'єднання тільки до аналогових контактів на IO Shield. Це рішення виробника пов'язане з тим, що раніше були проблеми під час під'єднання сенсора до цифрових контактів ATmega328p.

Датчик містить у собі АЦП (аналогово-цифровий перетворювач) для перетворення аналогових значень вологості та температури. Під час під'єднання датчика до мікроконтролера можна між виведеннями Vcc і S розмістити підтягувальний pull-up резистор номіналом 10 кОм. Плата Arduino має вбудовані pull-up, але вони дуже слабкі — приблизно 100 кОм.

Керування датчиком здійснюється або від Arduino контролера, або від іншого керівного мікропроцесорного пристрою за допомогою спеціальних програм.

Датчик температури та вологості DHT11 має один інтерфейс для під'єднання до мікроконтролера.

3-контактний штировий інтерфейс для під'єднання до мікроконтролера:

• S (Signal) — контакт для обміну даними між датчиком і мікроконтролером;
• VCC — напруга живлення;
• GND — загальний контакт.

Живлення датчика відбувається або від Arduino контролера, або від іншого керівного мікропроцесорного пристрою, або зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення датчика 3 — 5,5 В.

Характеристики:

• визначення вологості: 20 – 80/% з точністю 5/%;
• визначення температури: 0 – 50 °C з точністю 2/%;
• частота опитування датчика: не більш ніж 1 Гц (не більш ніж раз на 1 секунду);
• 3-контактний штировий інтерфейс для під'єднання до мікроконтролера;
• АЦП (аналогово-цифровий перетворювач);
• напруга живлення: 3 – 5,5 В;
• габарити: 21,8 (28,0) х 16,6 х 8,5 мм;
• вага: 3 г.

Комплектація:

1 x Інфрачервоний датчик руху HC-SR501
