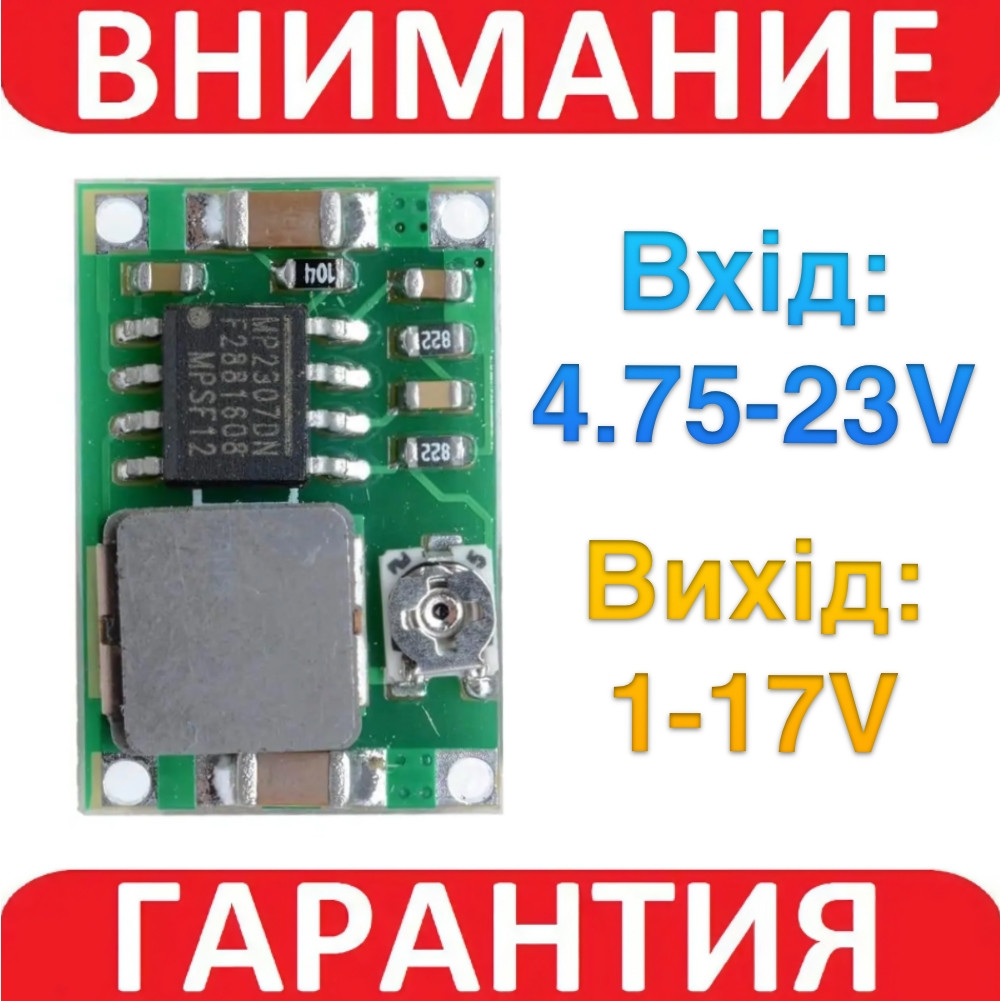

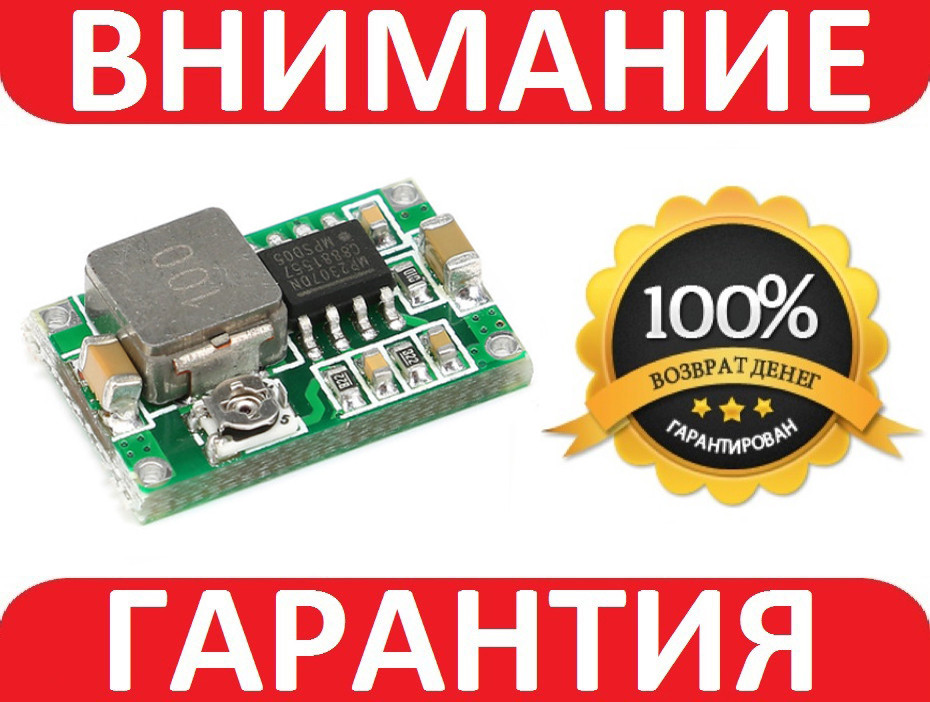

Конвертер понижуючий модуль mini-360 DC-DC 3A
- Готово до відправки
- Код: Т195
21 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (50) 503-21-88Vodafone Звонить после 10.00
Мініконвертер, що знижує, використовується для зниження в ланцюгу вхідної напруги постійного струму. Використовується в нескладних проєктах на мікроконтролерах. У зв'язку з відсутністю корпусу та малими габаритами, може використовуватися у проєктах, де в невеликому корпусі потрібно виконати завдання зниження вхідної напруги.
Для використання понижуючого конвертера потрібно зібрати на його основі макет, а саме: з'ясувати, чи потрібно використовувати конвертер, під'єднати вхідну напругу, під'єднати потрібний пристрій до виходу, подати живлення, провести настроювання конвертера та починати роботу.
Керування знижувальним конвертером здійснюється за допомогою настроювального резистора, який розміщений на корпусі пристрою. З його допомогою можна змінювати значення вихідної напруги. Напрямок зниження напруги вказано на корпусі стрілкою.
На знижувальному конвертері є по чотири клеми — для під'єднання вхідної напруги та для під'єднання будь-якого пристрою до виходу конвертера. Для під'єднання вхідної напруги конвертер має чотири клеми (по дві на кожен полюс), до яких за допомогою паяння приєднується джерело вхідної напруги. Позначення клем IN+, IN-.
Для під'єднання будь-якого пристрою до виходу конвертера передбачено чотири клеми (по дві на кожен полюс), до яких за допомогою паяння приєднується споживач вихідної напруги. Позначення контактів OUT+, OUT-.
Живлення понижуючого конвертера здійснюється від джерела вхідної напруги. Напруга живлення 4,75 — 23 В.
Характеристики:
- чіп: mp1584en
- вхідна напруга: 4,75 – 23 В;
- вихідна напруга: 1 – 17 В;
- вихідний струм: 1.8А (пікове 3 А);
- ККД: до 96% (залежить від різниці між вхідною та вихідною напругою);
- частота перемикання: 340КГц;
- робочий діапазон температур: -45 ~ +85°C;
- розміри (Д х Ш х В): 17 х 11 х 3.8 мм;
Комплектація:
1 x Знижувальний перетворювач DC-DC 24-5 В
| Основні атрибути | |
|---|---|
| Стан | Новий |
| Користувальницькі характеристики | |
| Технічний стан | справне |
| Гарантія | гарантія від продавця |
| Наявність | в наявності |
- Ціна: 21 ₴
