Датчик дощу води YL-83 Arduino AVR Pic

Датчик дощу, погодний модуль вимірювання кількості опадів.

Для використання датчика потрібно зібрати на його основі макет (під'єднати живлення, під'єднати до контролера, помістити датчик у середовище вимірювання). Потім потрібно записати на контролер спеціальну програму, яка дає змогу працювати з датчиком. Після цього можна починати роботу. На платі є зелений світлодіод, який горить, коли на датчик подається живлення. На платі є червоний світлодіод, який горить, коли датчик передає дані на контролер.

Керування датчиком здійснюється або від Arduino контролера, або від іншого керівного мікропроцесорного пристрою за допомогою спеціальних програм. На платі розташований змінний резистор, який використовується для настроювання порога спрацьовування датчика (чутливості).

Датчик дощу, погодний модуль має два інтерфейси для під'єднання до живлення і мікроконтролера, для під'єднання чутливого елемента:

• для під'єднання до живлення та мікроконтролера використовується 4-контактний штировий інтерфейс. Позначення контактів: VCC — напруга живлення; GND — загальний контакт; D0 — цифровий вихід; A0 — аналоговий вихід;
• для під'єднання чутливого елемента використовується 2-контактний штировий інтерфейс.

Живлення датчика відбувається або від Arduino контролера, або від іншого керівного мікропроцесорного пристрою, або зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення датчика 3,3-5В.

Характеристики:

• датчик дощу, погодний модуль;
• з окремим чутливим елементом і настроюванням чутливості;
• датчик зібраний на мікросхемі LM393;
• цифровий і аналоговий виходи;
• напруга живлення датчика 3,3 — 5 В;
• довжина з'єднувального кабелю: 200 мм;
• розміри модуля датчика (з урахуванням штирових контактів): 30,5 (39,2) х 15,4 х 7,8 мм;
• розміри чутливого елемента (з урахуванням штирових контактів): 53,8 (39,2) х 57,4 х 1,5 (7,3) мм;
• вага плати: 2 г;
• вага датчика: 7 г;

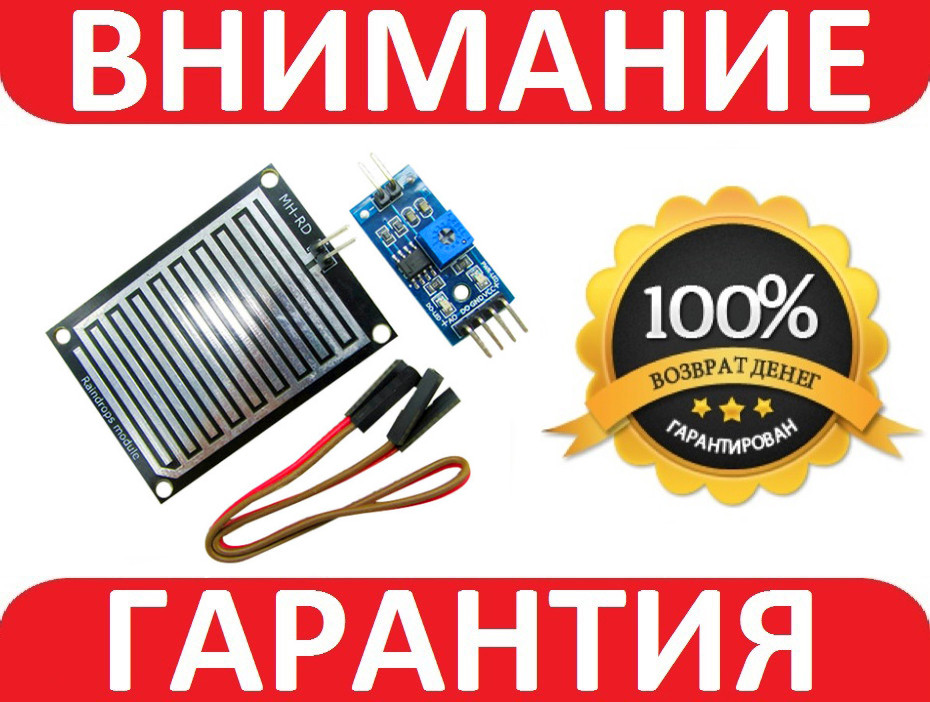

Комплектація:

1 x датчик дощу, погодний модуль;

1 х чутливий елемент YL-38;

1 х сполучний 2-х контактний кабель мама-мама.
