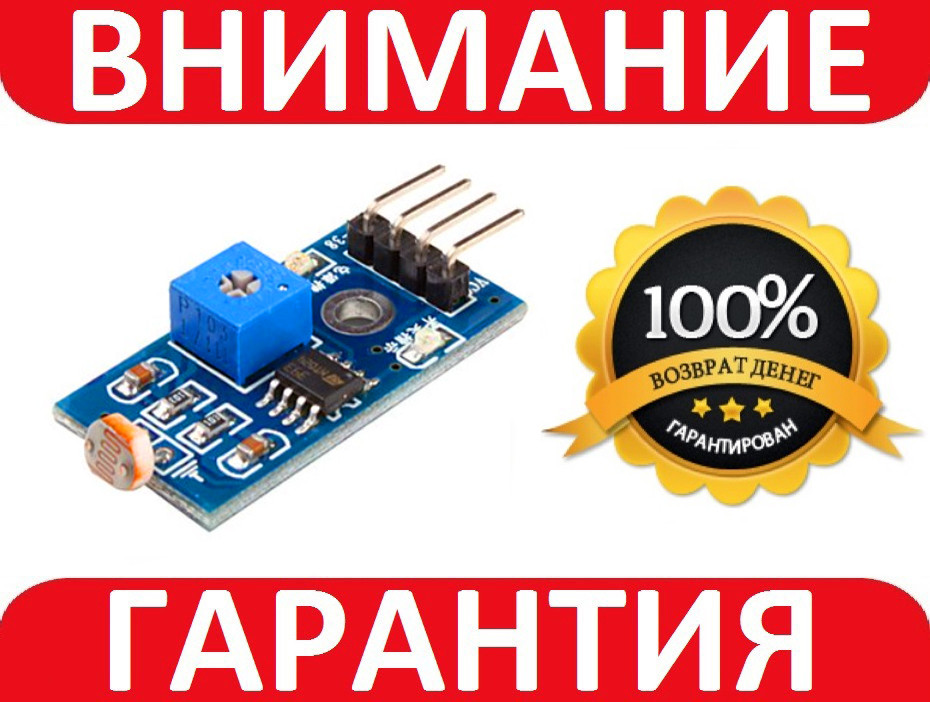

Датчик світла, фотодіод, 3 pin, модуль Arduino
- Готово до відправки
- Код: 920-41
52 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (50) 503-21-88Vodafone Звонить после 10.00
Датчик інтенсивності світла використовується для вимірювання інтенсивності, що падає на його чутливий елемент, світла.
Для використання датчика потрібно зібрати на його основі макет: під'єднати живлення, під'єднати до контролера, помістити датчик у потрібне місце. Потім потрібно записати на контролер спеціальну програму, яка дає змогу працювати з датчиком. Після цього можна починати роботу. На корпусі плати розташований отвір для закріплення датчика болтом або шурупом на поверхні. Принцип роботи чутливого елемента ґрунтується на фотогальванічному ефекті. На платі є червоний світлодіод, який горить, коли на датчик подається живлення.
Керування датчиком здійснюється або від Arduino контролера, або від іншого керівного мікропроцесорного пристрою за допомогою спеціальних програм. На платі розташований змінний резистор, який використовується для настроювання порога спрацьовування датчика (чутливості).
Датчик інтенсивності світла має один роз'єм для під'єднання до живлення і мікроконтролера.
Штировий інтерфейс має 3 виведення. Позначення виводів: GND (загальний контакт), OUT (цифровий вихід), 5V (виведення живлення).
Вихідний є цифровим сигналом. Високий рівень сигналу означає наявність світла, низький — немає світла.
Живлення датчика відбувається або від Arduino контролера, або від іншого керівного мікропроцесорного пристрою, або зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення датчика 3,3-5В.
Характеристики:
- датчик інтенсивності світла;
- можливістю регулювання чутливості датчика: за допомогою змінного резистора;
- датчик зібраний на мікросхемі: LM393;
- вітродіодна індикація харчування;
- штировий інтерфейс має 3 виведення: GND, OUT, 5V;
- напруга живлення: 3,3 – 5 В;
- габарити модуля: 53,1 х 11,3 х 13,8 мм;
- вага: 3 г.
Комплектація:
1 x Датчик світла
- Ціна: 52 ₴
