Зчитувач карток RFID RC522 Arduino AVR Pic

RFID РЧИД-модуль для карток Mifare на RC522 використовується для читання/запису безконтактних смарт-карт фірми Mifare. Модуль може бути використаний у системах контролю доступу, автоматичної ідентифікації, робототехніки, відстеження речей тощо. Практичне застосування: автоматичний замок для відчинення дверей, ящика, шафи, програматор для домофонних ключів, організація складського обліку тощо. RFID (Radio Frequency IDentification, радіочастотна ідентифікація) — спосіб автоматичної ідентифікації об'єктів, у якому за допомогою радіосигналів зчитуються або записуються дані, що зберігаються в RFID-картах.

Для використання модуля потрібно спочатку паяння під'єднати кутовий або прямий конектор 2,54 мм до плати. Потім потрібно під'єднати модуля до Arduino контролера або іншого мікропроцесорного пристрою керування. Потім у контролер потрібно записати програму для роботи з модулем. Після цього потрібно спробувати ініціалізувати смарт-картки, що йдуть у комплекті, і якщо все гаразд, можна починати роботу з модулем.

РЧИД-модуля керується Arduino контролером або іншим мікропроцесорним керівничним пристроєм за допомогою спеціальних програм.
RFID РЧИД-модуль для карток Mifare на RC522, Arduino має SPI інтерфейс, зроблений у 8-піновому штировому роз'ємі з конектором, у якого відстань між контактами 2,54 мм.

Позначення контактів:

• 3.3 V (напруга живлення 3,3 В);
• RST (лінія скидання);
• GND (загальний контакт);
• IRQ (лінія переривань);
• MISO — Master Input Slave Output (дані від ведмедика до ведучого);
• MOSI — Master Output Slave Input (дані від ведучого до ведмедика);
• SCK — Serial Clock (тактовий сигнал);
• SDA — Serial Data (сигнал даних).

Виведення модуля RST в жодному разі не під'єднувати до піну RET на Arduino. Виведення RST потрібно під'єднувати до цифрового контакту з PWM (широтно-імпульсна модуляція).
Живлення модуля може здійснюватися або від Arduino контролера або іншого мікропроцесорного керівного пристрою. Напруга живлення 3,3 В.

Характеристики:

• модуль зібраний на мікросхемі: RC522;
• напруга живлення: 3,3 В;
• споживаний струм: 13 – 26 мA;
• робоча частота: 13,56 МГц;
• підтримувані типи карт: Mifare1 s50, Mifare1 s70, MIFARE Ultralight, Mifare Pro, MIFARE DESFire;
• дальність зчитування: 0 ~ 60 мм;
• інтерфейс: SPI, максимальна швидкість передавання 10 МБіт/с;
• робоча температура: від -20 до 80 °C;
• розмір модуля: 40 х 60 мм;

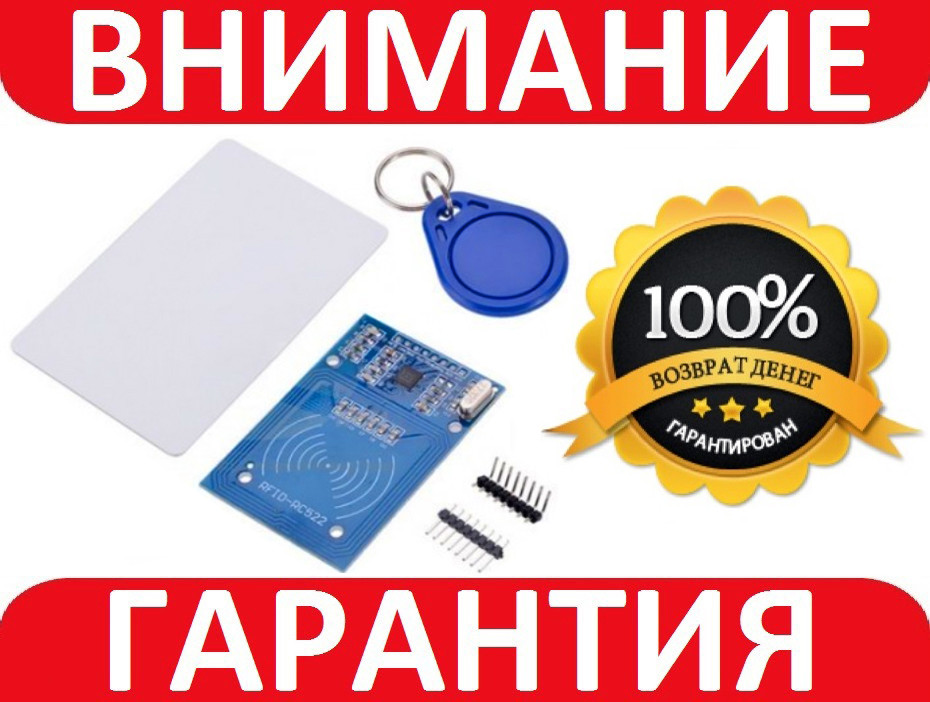

Комплектація:

1 х RFID РЧИД модуль для RC522, Arduino;

1 х Прямий і кутовий конектори 2,54 мм;

1 х RFID-карточка;

1 х RFID-метка брелок.
