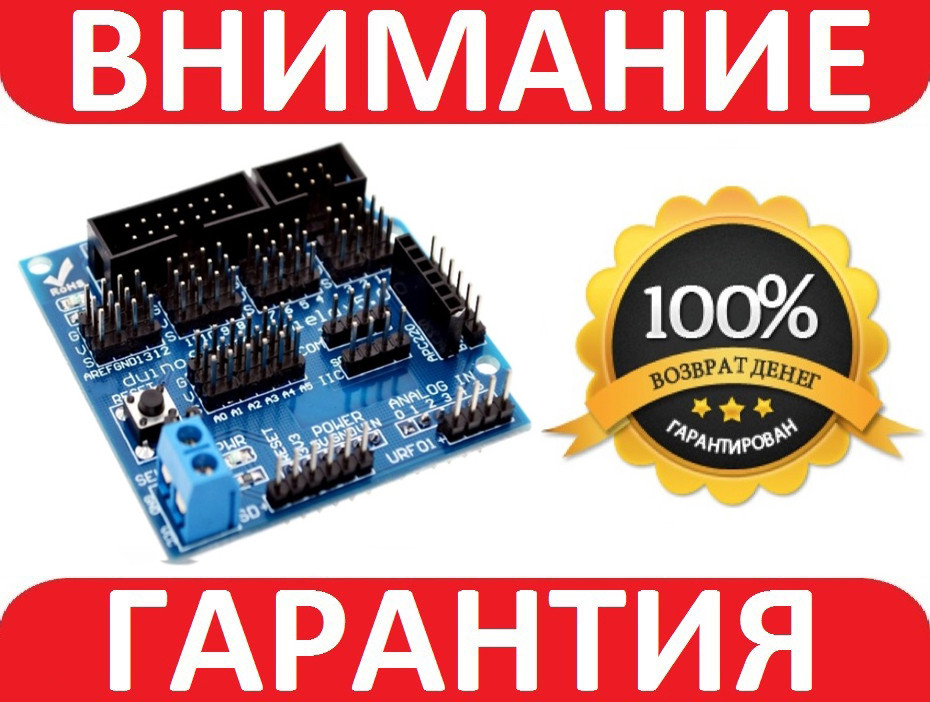

Плата розширення Arduino Sensor Shield V5.0 APC220
- Готово до відправки
- Код: А124
75 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (50) 503-21-88Vodafone Звонить после 10.00
мікропроцесорний пристрій. І насамкінець подати на плату живлення або від Arduino, або від зовнішнього джерела живлення (блока живлення, батареї) і починати роботу.
Керування платою розширення здійснюється або від Arduino контролера, або іншим мікропроцесорним управителем пристроєм.
На платі розширення розміщена кнопка скидання параметрів або перезавантаження RESET. Коли на плату подається живлення, має загорітися світлодіод PWR.
На платі розширення Arduino Sensor Shield V5.0 APC220 розташовано безліч інтерфейсів для під'єднання різних зовнішніх пристроїв і живлення:
- SD card interface (інтерфейс для під'єднання карт пам'яті SD) — має 6 виводів, перший висновок позначений на платі знаком «+». Позначення виводів: VCC, GND, D11, D10, D13, D12.
- Ultrasonic interface (інтерфейс для під'єднання ультразвукових датчиків) — має 4 виведення, перше виведення позначене на платі знаком «+». Позначення виводів: VCC, A0, A1, GND.
- Інтерфейс для під'єднання зовнішнього джерела живлення (блока живлення, батареї). Позначення виводів: GND, VCC.
- Колодка живлення Arduino, позначення виводів: RESET, 3V3, 5V, GND, VIN.
- Встановлено шість аналогових входів позначених: 0, 1, 2, 3, 4, 5.
- Analog IO ports (інтерфейс аналогових входів-виходів) має 6 виводів, позначення виводів: A0, A1, A2, A3, A4, A5. Кожен вхід-вихід має 3 контакти GND, VCC, Signal.
- I2C (IIC) port (Inter-Integrated Circuit) — послідовна шина даних для зв'язку інтегральних схем. Має 4 виведення, позначення контактів: SCL (Serial CLock), SDA (Serial DAta), «-», «+».
- Інтерфейс RS232 (послідовна шина COM), має 4 виведення позначення виведень: Tx, Rx, «-», «+».
- ACP220 wireless module interface (інтерфейс для під'єднання зовнішнього Wi-Fi модуля ACP220). Має 6 входів, позначення входів: GND, VCC, не залучений, D1, D0, не залучений.
- Bluetooth interface (інтерфейс для під'єднання зовнішнього пристрою Bluetooth) має 6 виводів. Позначення виводів: VCC, GND, D1, D0, GND, 3V3.
- Digital IO ports (колодка цифрових входів-виходів) має 16 виводів. Позначення виводів: D0, D1, D2, D3, D4, D5, D6, D7, D8, D9, D10, D11, D12, D13, GND, AREF. Кожен вхід-вихід має 3 контакти GND, VCC, Signal. Виведення AREF (опорна напруга для аналогових входів).
- LCD parallel interface (паралельний порт для під'єднання рідкокристалічного дисплея) має 14 виводів. Позначення виводів на схемі інтерфейсів плати.
- LCD serial interface (послідовний порт для під'єднання рідкокристалічного дисплея) має 6 виводів. Позначення виводів на схемі інтерфейсів плати.
Живлення плати здійснюється або з Arduino, або від зовнішніх джерел живлення (блоків живлення, батарей). Перемикання з джерела живлення Arduino на зовнішнє джерело здійснюється за допомогою перемички SEL. Для живлення плати потрібна напруга 5 В.
Характеристики:
- найменування: Arduino Sensor Shield V5.0 APC220;
- напруга живлення плати: 5В;
- живлення: від Arduino та зовнішніх джерел живлення;
- SD card interface (інтерфейс для під'єднання карт пам'яті SD);
- Ultrasonic interface (інтерфейс для під'єднання ультразвукових датчиків);
- I2C (IIC) port (Inter-Integrated Circuit) — послідовна шина даних для зв'язку інтегральних схем;
- Інтерфейс RS232 (послідовна шина COM);
- ACP220 wireless module interface (інтерфейс для під'єднання зовнішнього Wi-Fi модуля ACP220);
- Bluetooth interface (інтерфейс для під'єднання зовнішнього пристрою Bluetooth);
- LCD parallel interface і LCD serial interface (паралельний і послідовний порт для під'єднання рідкокристалічного дисплея);
- габарити плати: 57 х 57 х 20 мм;
- вага: 26 г.
Комплектація:
1 x Sensor Shield V5.0
Основні атрибути | |
---|---|
Країна виробник | Китай |
Стан | Новий |
Користувальницькі характеристики | |
Тип | Ардуїнов |
- Ціна: 75 ₴
