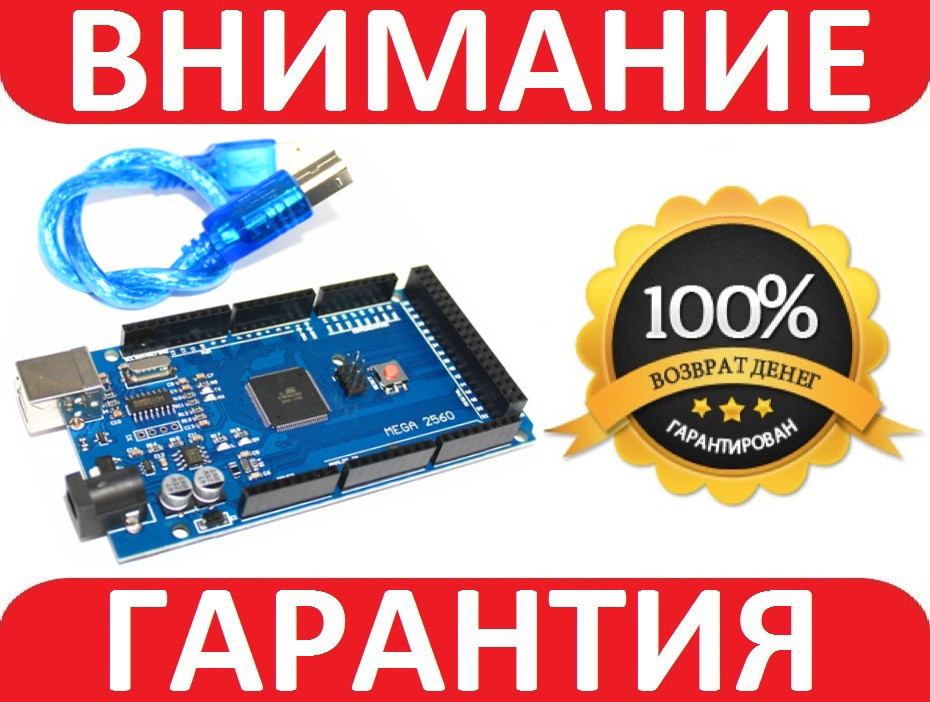

Arduino Mega 2560 ATmega2560 R3

Arduino Mega 2560 R3 построена на базе микроконтроллера ATMega2560. Это последняя версия платы серии Arduino Mega. Совместима со всеми платами расширения, разработанными для платформ Uno или Duemilanove.

Контроллер предназначен для программирования автономных микропроцессорных объектов или может подключаться к программному обеспечению, выполняемому на компьютере (например, Adobe Flash, Processing, Max/MSP, Pure Data, SuperCollider). Контроллер совместим со всеми платами расширения, разработанными для платформ Uno или Duemilanove.

Передбачений інтерфейс ICSP (внутрішньосхемного програмування) для підключення програматора і перепрограмування вбудованого мікроконтролера.

Работа контроллера предусмотрена при минимальном питании платы 5 В. При напряжении питания ниже 7В, вывод 5V может выдавать менее 5В и это может привести к нестабильной работе. Если использовать напряжение выше 12В регулятор напряжения может перегреться и повредить контроллер. Рекомендуемый диапазон напряжения питания 7 – 12В. Внешнее питание контроллера может подаваться через блок питания или от батареи. Провода от батареи подключаются к выводам Gnd и Vin разъема питания.

Разъемы питания

• VIN – вход используется для подачи питания от внешнего источника.
• 5V – регулируемый источник напряжения, используемый для питания микроконтроллера и компонентов на плате.
• 3.3V – напряжение на выводе 3,3 В, генерируемое встроенным регулятором на плате. Максимальное потребление тока 50 мА.
• GND – выводы заземления.

Характеристики

• Микроконтроллер ATmega2560
• Рабочее напряжение 5В
• Входное напряжение (рекомендуемое) 7-12В
• Входное напряжение (предельное) 6-20В
• Цифровые Входы/Выходы 54 (15 из которых могут работат также как выходы ШИМ)
• Аналоговые входы 16
• Постоянный ток через вход/выход 40 mA
• Постоянный ток для вывода 3.3 В 50 mA
• Флеш-пам'ять 256 KB (з яких 8 КВ використовуються для завантажувача)
• ОЗУ 8 KB
• Енергонезалежна пам'ять 4 KB
• Тактова частота 16 Мгц

Комплектація:

1 x Arduino Mega 2560 ATmega2560 R3

30см х кабель USB-BM
