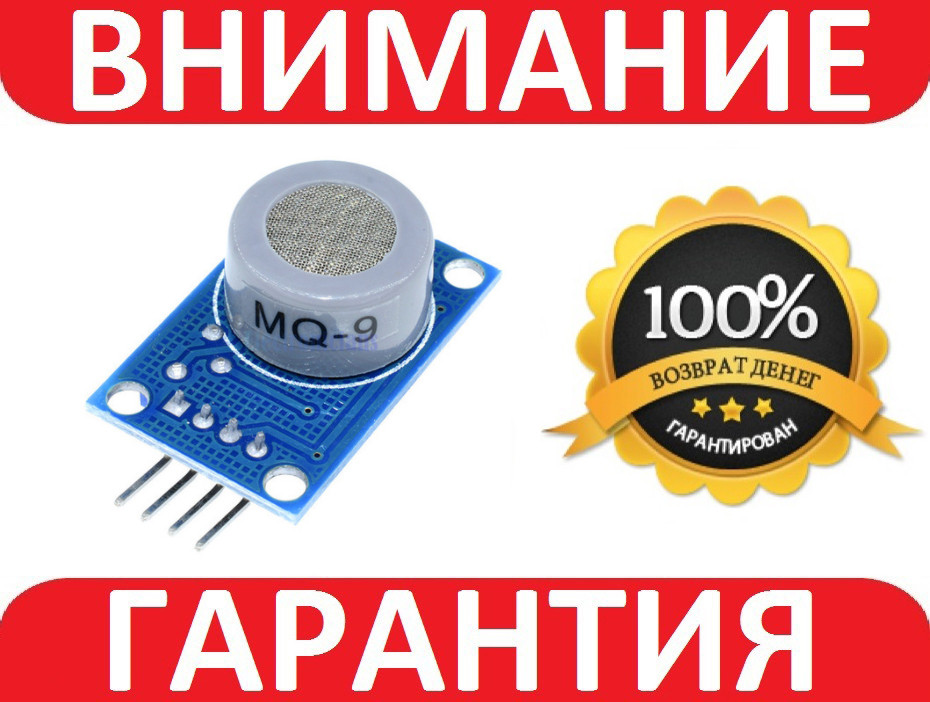

Датчик чадного газу MQ-9

Датчик газу, побудований на базі газоаналізатора MQ-9 дає змогу виявляти наявність у навколишньому повітрі вуглеводних газів (пропан, метан, н-бутан) і чадного газу (CO).

Датчик можна використовувати для виявлення витоків промислового газу, загоряння, несправностей газового обладнання. Вихідний результатом є аналоговий сигнал, пропорційний вмісту газів, до яких сприйнятливий газоаналізатор.

Чутливість може бути налаштована за допомогою тримера на платі датчика. У газоаналізатор вбудований нагрівальний елемент, який необхідний для хімічної реакції. Тому під час роботи сенсор буде гарячим, це нормально. Для отримання стабільних показань новий сенсор необхідно один раз прогріти (поставити ввімкненим) упродовж 48 годин. Після цього стабілізація після вмикання займатиме приблизно хвилину.

Для правильної роботи сенсора нагрівальний елемент необхідно поперемінно живити від 1,5 В (90 секунд), потім від 5 В (60 секунд). Або змінювати напругу за синусоїдом із відповідною амплітудою та площею підграфіка. У період живлення від низької напруги досягається максимум чутливості чадного газу, а в період високої напруги відбувається фіксовані вуглеводні гази та випаровування конденсату. Якщо необхідно фіксувати лише чадний газ, досить живити плату сенсора постійно від 1,5 В.

Під час під'єднання сенсора до мікроконтролера, різну напругу нагрівача можна симулювати за допомогою ШІМ-сигналу. Однак, під'єднання живлення сенсора безпосередньо до піна неможливе через те, що він споживає великий струм (150 мА). Тому керування живленням необхідно здійснювати через транзистор.

Показання сенсора під впливом температури та вологості навколишнього повітря. Тому в разі використання датчика газу в середовища, що змінюється, за потреби отримання точних показань, знадобиться реалізувати компенсацію цих параметрів.

Характеристики

• Напруга живлення: 1,5 / 5 В
• Споживаний струм: 70 мА
• Діапазон вимірювань чадного газу: 0,01 – 1 проміле
• Діапазон вимірювань вуглеводних газів: 0,1-10 проміле

Комплектація:

1 x Датчик чадного газу MQ-9
