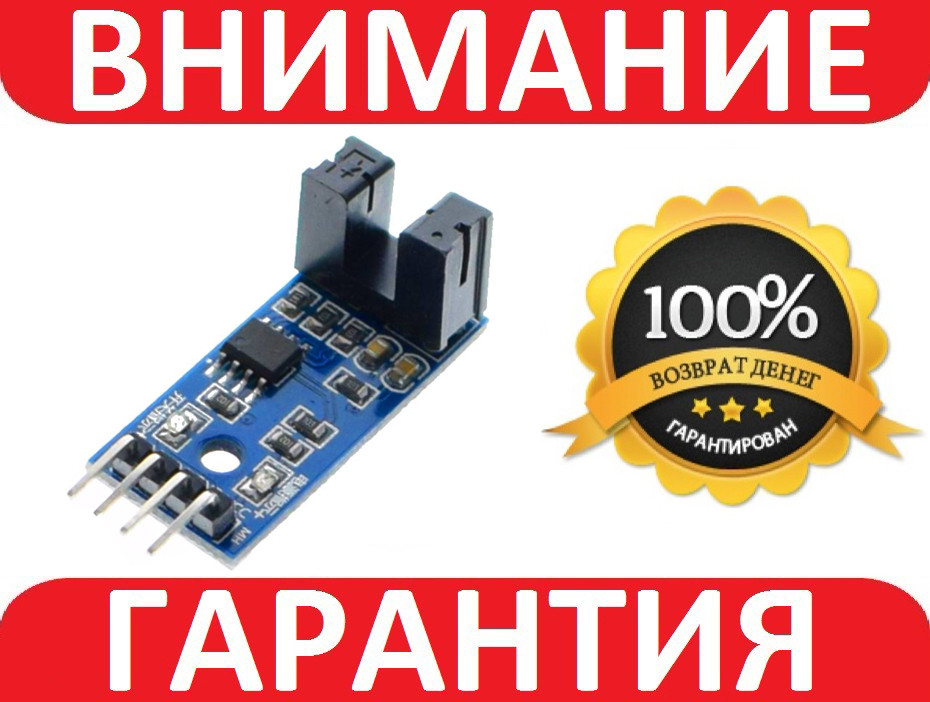

Датчик швидкості обертання тахометр FC-03 Arduino

Датчик швидкості обертання F249 FC-03 використовується в проєктах на мікроконтролерах для вимірювання механічних параметрів рухомих частин різних механізмів. Датчик можна встановити на шасі платформної робототехніки, щоб зчитувати механічні параметри.

Датчик F249 FC-03 може зчитувати: швидкість обертання, частоту обертання, лінійне переміщення, прискорення, відпрацьований ресурс двигуна. Деякі з зазначених параметрів зчитуються не безпосередньо, а розраховані за допомогою програм.
Чутливим елементом модуля є оптична пара. Це інфрачервоний світлодіод, спрямований на фототранзистор в одному корпусі. Коли в проріз між світлодіодом і фототранзисстором потрапляє об'єкт, який не пропускає інфрачервоне випромінювання, то фототранзистор закривається. Коли фототранзистор закритий, то на виході високий рівень цифрового сигналу. Оптична пара (фотопереривач) модуля має проріз завширшки 5 мм.


Датчик F249 FC-03 має однорядну групу з чотирьох контактів:

• VCC — напруга живлення;
• GND — загальний контакт;
• D0 — цифровий вихід;
• A0 — аналоговий вихід.

На платі датчика F249 FC-03 є два зелені світлодіоди: один горить, коли на модуль подається напруга живлення, другий — коли між світлодіодом і фототранзисстором немає об'єкта, який не пропускає інфрачервоне випромінювання. Якщо об'єкт, який не пропускає інфрачервоне випромінювання, потрапляє в проріз між світлодіодом і фототранзистором, то другий світлодіод гасне доти, поки об'єкт не покине проріз.

Живлення модуля F249 FC-03 здійснюється або від Arduino контролера, іншого мікропроцесорного керівного пристрою, або від зовнішнього джерела живлення (блока живлення батареї). Напруга живлення модуля 3,3-5 В.

Характеристики:

• модель: F249 FC-03;
• компатор: LM393;
• чутливий елемент: оптична пара;
• ширина прорізи міжу оптичною парою: 5 мм;
• вихід: цифровий, аналоговий;
• напруга живлення: 3,3 – 5 В;
• розміри: 30 х 15 х 14 мм;
• вага: 3 г.

Комплектація:

1 x Датчик швидкості обертання тахометр FC-03
