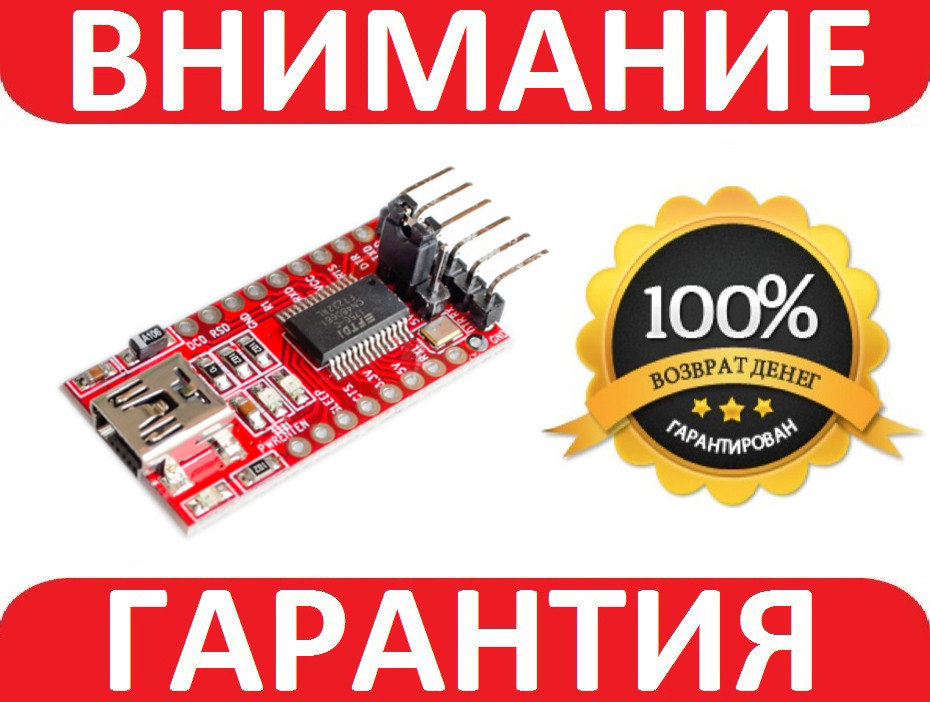

USB — UART TTL FT232RL конвертер, Arduino
влево
  • USB — UART TTL FT232RL конвертер, Arduino, фото 3
  • USB — UART TTL FT232RL конвертер, Arduino, фото 4
вправо

USB — UART TTL FT232RL конвертер, Arduino

  • Готово до відправки
  • Код: 169-22

89 ₴

Мінімальна сума замовлення на сайті — 150 грн

+380 (68) 367-74-11
КиевстарЗвонить после 10.00
  • +380 (50) 503-21-88
    Vodafone Звонить после 10.00
повернення товару протягом 30 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
USB — UART TTL FT232RL конвертер, Arduino
USB — UART TTL FT232RL конвертер, ArduinoГотово до відправки
89 ₴
+380 (68) 367-74-11
КиевстарЗвонить после 10.00
  • +380 (50) 503-21-88
    Vodafone Звонить после 10.00
Опис
Характеристики
Інформація для замовлення

USB — UART TTL FT232RL конвертер для Arduino використовується для програмування мікросхем і мікроконтролерів, що підтримують рівні сигналів TTL (3,3 В або 5 В). Практичне застосування — прошивання різних пристроїв на мікроконтролерах: тюнер, GPS-навігатор, WiFi роутер, автомагнітола, рація (радіостанція), XBOX360 тощо.
Для використання USB — UART TTL FT232RL конвертера потрібно під'єднати його до USB порту комп'ютера за допомогою кабелю USB тип А — miniUSB тип B (до комплекту постачання не входить). Якщо під час під'єднання до комп'ютера ініціатива адаптера пройшла успішно, операційна система почне пошук і встановлення драйверів для конвертера. Якщо операційна система не змогла встановити драйвера — це потрібно зробити самостійно, попередньо завантаживши їх у вільному пошуку.
Важливо: не рекомендується встановлювати драйвери вище версії 2.10, тому що в деяких платах вони можуть скинути параметри чипа FT232RL.
Після під'єднання операційна система має визначити конвертер як USB to Serial COM Port. Після встановлення драйверів конвертер має визначитися як USB Serial Converter. Потім на комп'ютер потрібно записати спеціальні програми для роботи з конвертером і під'єднуваним до нього пристроєм т.н. термінали. Потім під'єднати до виведення конвертера пристрій, який потрібно програмувати, і починати роботу.
Плата конвертера не має корпусу, тому не можна піддавати платі впливу агресивного середовища та статичної електрики.
На платі конвертера є джампер. Джампер має два положення 5V і 3.3 V. Положення джампера відповідають за рівні сигналів TTL, положення 5V за рівні 0-5 В, а 3.3V за рівні 0-3,3 В відповідно. Перед під'єднанням пристрою переконайтеся, що джампер стоїть у правильному положенні, тому що пристрій може вийти з ладу.
Конвертер має світлодіодну індикацію, а саме три червоні світлодіоди. Під час подавання на конвертер напруги живлення всі три світлодіоди починають світитися. Один із трьох, який розміщений біля USB гнізда — індикація харчування, інші два — індикація приймання та передавання даних.
До ланцюга живлення вбудований запобіжник, що самовідновлюється, на 500 мА. Максимальне навантаження на конвертер за рівнях 0-5 В 500 мА, за 0-3 В 50 мА.
Конвертер має три колодки контактів для під'єднання програмованих пристроїв:
Перша — це штирі контакти з відстанню між контактами 2,54 мм. Це альтернативні вхідні контакти живлення й даних зокрема від RS232.

Позначення контактів:

DTR — готовність вихідних даних;

Rx — дані, що приймаються комп'ютером у послідовному коді (логіка негативна);

Tx — дані, що передаються комп'ютером у послідовному коді (логіка негативна);

VCC — вхідне живлення;

CTS — сигнал скидання (очищення) для передавання. Активний весь час передавання. Говорить про готовність приймача;

GND — загальний контакт;

Друга — це клемні майданчики під паяння.

Позначення контактів:

PWRENT — вмикання живлення (кнопка увімкнення);

EN — вмикання;

SLEEP – режим сна;

3.3V – рівень 0-3,3В;

5V — рівень 0-5 В;

TXL — пульсує під час передавання даних (фактично для виведення світлодіода);

Третя — це клемні майданчики під паяння.

Позначення контактів:

DCD — виявлення несучої даних (детектування наявного сигналу);

RSD — невідомо;

GND — загальний контакт;

RI — індикатор виклику, говорить про приймання сигналу виклику;

RxD — дані, що приймаються комп'ютером у послідовному коді (логіка негативна);

VCC — вихідне живлення;

RTS — сигнал запиту передавання, активний під час передавання;

DTR — готовність вихідних даних;

TxD — дані, що передаються комп'ютером у послідовному коді (логіка негативна).

Характеристики:

  • чип: FT232RL;
  • рівні: 0 – 5 В і 0 – 3,3В (перемикаються);
  • самовідновлюваний запобіжник: на 500 мА;
  • максимальне навантаження: за 0-5 В 500 мА, за 0-3,3 В 50 мА;
  • розміри: 42 х 19 х 11 мм;
  • вага: 6 г



Комплектація:

1 x USB - UART TTL FT232RL конвертер

Основні атрибути
СтанНовий
Користувальницькі характеристики
Технічний стансправне
Гарантіягарантія від продавця
Наявністьв наявності
  • Ціна: 89 ₴
