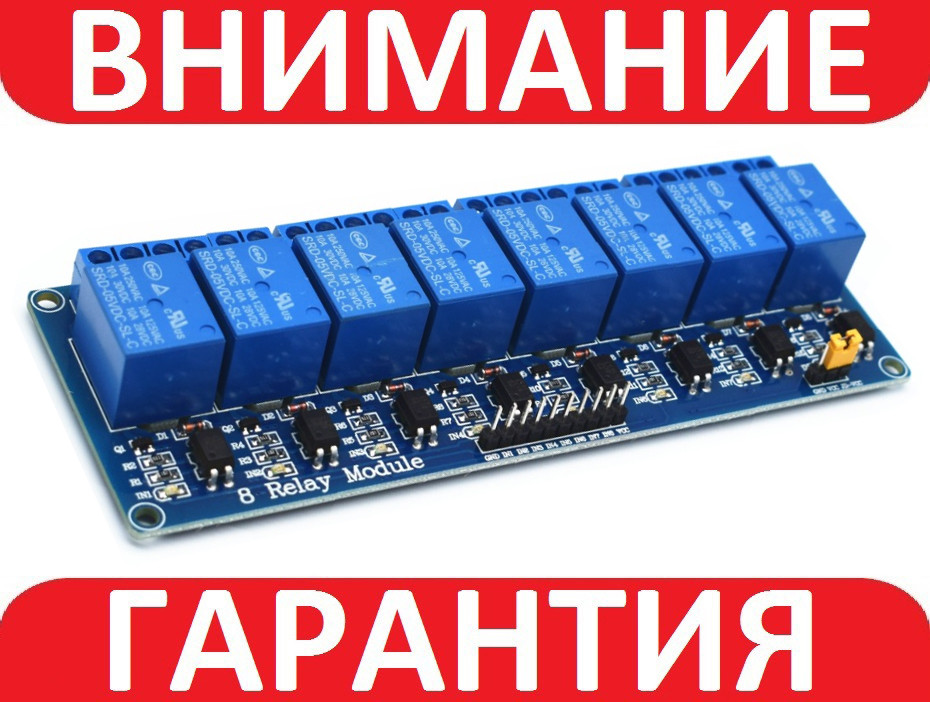

8-канальний модуль реле 5 В для Arduino
- Готово до відправки
- Код: А79
205 ₴
- +380 (50) 503-21-88Vodafone Звонить после 10.00
8-канальний модуль реле 5V для Arduino PIC ARM AVR використовується для керування різними приладами з великим вхідним струмом.
Для використання релейного модуля до нього потрібно під'єднати керований пристрій. Потім потрібно під'єднати до виведення Vcc і Gnd модуля живлення 5 В. Потім до керівних виводів ln1 — ln8 релейного модуля потрібно під'єднати мікроконтролер, комп'ютер або інший пристрій керування і братися до роботи.
До кожного з 8 реле під'єднаний червоний світлодіод, який світитиметься, коли реле увімкнене.
Керування модулем здійснюється за допомогою мікроконтролера, комп'ютера або іншого мікропроцесорного керівного пристрою. На платі релейного модуля є джампер для перемикання між Gnd-Vcc і Vcc-JDVcc (5В Arduino і 5 В джерела живлення).
Релейний модуль має два інтерфейси — для під'єднання керівного пристрою (мікроконтролера, комп'ютера) і для під'єднання керованих приладів до реле:
- для під'єднання релейного модуля до пристрою керування використовується 10-піновий інтерфейс. Контакти GND і VCC для під'єднання +5 В, виводки ln1 — ln8 для під'єднання керівного сигналу;
- для під'єднання керованих приладів до реле на платі є 24-контакту-затискача (по 3 на кожне реле).
Живлення релейного модуля відбувається або від керівного пристрою, або зовнішніх джерел живлення (блоків живлення, батарей). Якщо вам потрібна повна оптична ізоляція, під'єднайте Vcc до виходу +5 В Arduino, але не під'єднуйтеся до Gnd. Приберіть джампер Vcc to JDVc. Під'єднайте окремі +5 В до виведення JDVcc і Gnd із плати — це дасть живлення для транзисторів і обмотування реле.
Якщо ж вам досить ізоляції реле, то можна просто живити модуль від виводів Arduino +5 В і Gnd і залишити джампер Vcc to JD-Vcc на своєму місці.
Характеристики:
- робочий струм одного реле: 15 – 20мА;
- керівна напруга реле: 5В;
- реле высокого тока: AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A;
- світлодіодна індикація стану кожного реле;
- стандартний інтерфейс, через який можна керувати релейним модулем за допомогою контролерів Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic або з комп'ютера;
- Фізичні розміри: 134 х 53 х 19 мм;
- вага: 117 г.
Комплектація:
1 х Релейний модуль 8 каналів
Основні атрибути | |
---|---|
Тип | Модуль |
Стан | Новий |
- Ціна: 205 ₴
