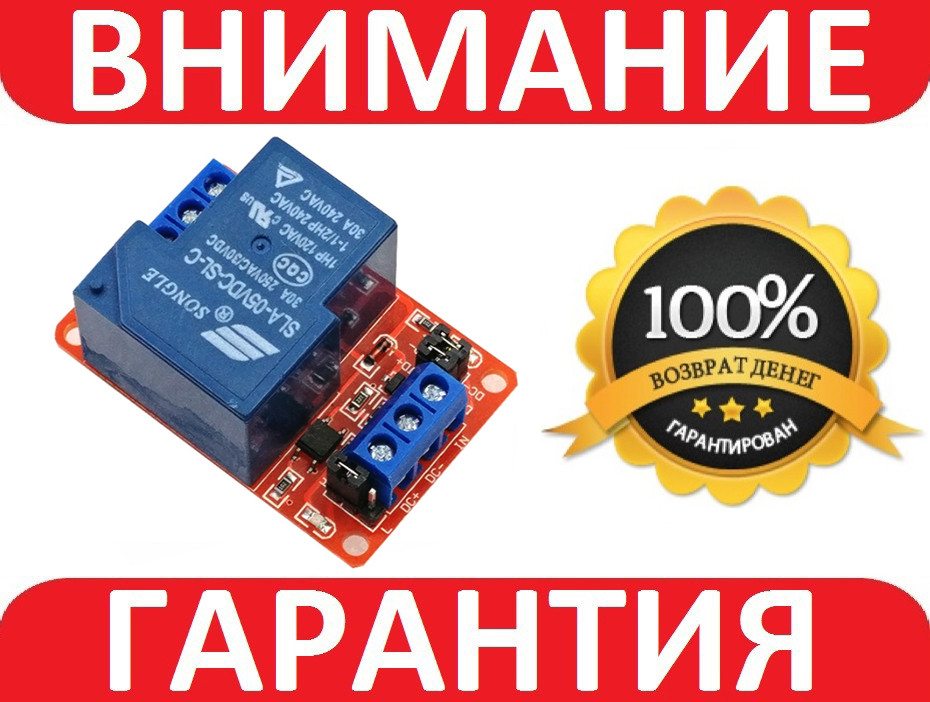

Універсальний потужний модуль реле з можливістю зміни полярності керівного сигналу. Модуль дає змогу комутувати навантаження з струмом до 30А. Водночас для керування реле досить 5 мА струму керівного сигналу. Для захисту входу та обмеження струму через оптрон гальванічної розв'язки на платі встановлено струмообмежувачний резистор.

Для керування модулем сигналом позитивної полярності вхід VREF необхідно під'єднати до мінуса джерела живлення. Для керування сигналом негативної полярності вхід VREF під'єднайте до плюса джерела живлення.

Керувати реле так само можна просто подавши напругу від 2,5 В до 5 В безпосередньо на входи VREF і CH1. Полярність під'єднання може бути будь-якою.

Дроти, що йдуть від реле, надійно закріплюються клемниками за допомогою гвинтів. Завдяки наявності на клемнику трьох контактів, можна вибирати для кожного каналу початковий стан: нормально розімкнуте (NO) або нормально замкнуте (NC).

Під'єднання

«IN» — керівний сигнал +3,5...12 В пост.
«DC+» — плюс 5 В джерела живлення
«DC-» — мінус джерела живлення
NC — нормально-замкнутий контакт реле
NO — нормально-розомкнутний контакт реле
COMMON: загальний контакт реле

Характеристики:

Номінальна робоча напруга котушки: 5В
Струм споживання: 190мА
Пусковий струм: 2-4мА
Максимальний комутований струм: 30А
Максимальна комутована напруга: (постійна) 30 В
Максимальна комутована напруга: (перемінне.) 250 В
Робоча температура: -25°C.+70°C
Тип: SLA-05VDC-SL-C
Час спрацьовування: 10 мс
Час відпускання: 5мс
Розміри: 50 x 33 x 24 мм

Комплектація:

1 х Модуль реле 30 А з опторозв'язкою

Країна виробник

Китай

Стан

Новий

Тип

Модуль
