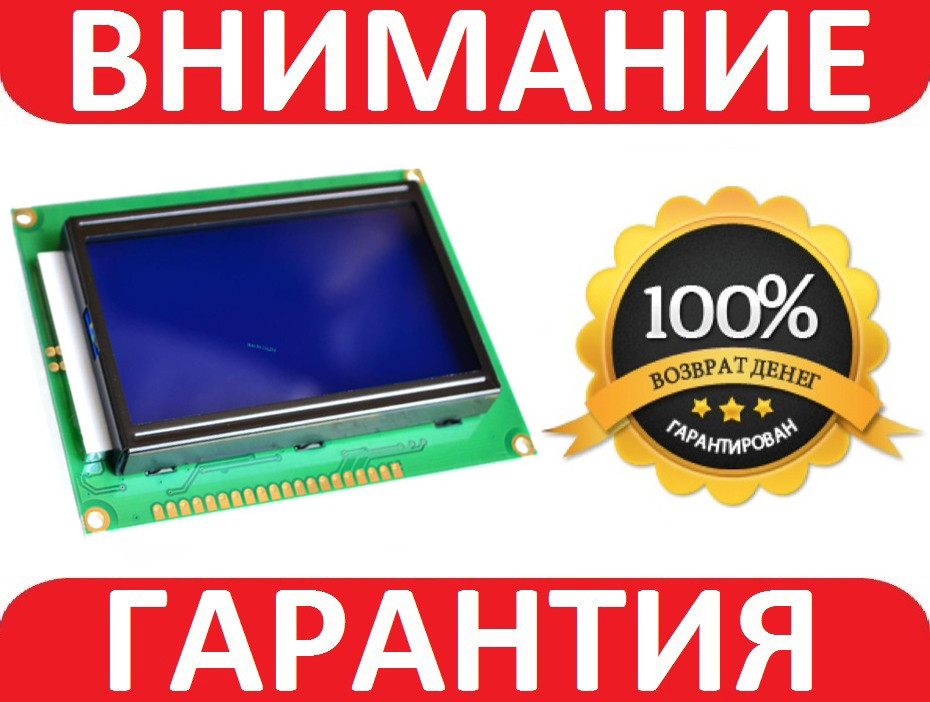

LCD 12864 графічний РК-дисплей модуль для Arduino (без i2c модуля)
- Готово до відправки
- Код: Л2
321 ₴
- +380 (50) 503-21-88Vodafone Звонить после 10.00
LCD 12864 модуль використовується для перетворення сигналів від контролерів, датчиків або інших пристроїв на графічну інформацію.
Для використання LCD модуля потрібно на його основі зібрати макет (під'єднати до контролера та живлення тощо). Потім потрібно створити програму для роботи з дисплеєм. Наприкінці провести налаштування й починати роботу.
Керування LCD-модулем здійснюється або від Arduino контролера, або від іншого мікропроцесорного керівного пристрою через відповідні висновки. На платі є змінний резистор, яким регулюється контрастність дисплея.
LCD 12864 модуль для Arduino має один інтерфейс для під'єднання дисплея до контролерів.
Інтерфейс має 20 контактів, позначених:
- GND — загальний контакт;
- VСС — живлення;
- VO — налаштування контрастності;
- RS — дані та команди;
- RW — читання й запис;
- E (Enable) — вмикання;
- DB0 — DB7 лінії даних;
- PSB (Parallel Serial Bus) — послідовнопаралельна шина;
- NC (No connect) — немає з'єднання;
- RST (Reset) — скидання даних;
- VOUT (Negative voltage output) — напруга живлення драйверів дисплея;
- BLA — анод підсвічування;
- BLK — катод підсвітки.
Живлення модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керівного пристрою), або від зовнішнього джерела живлення (блока живлення батареї). Напруга живлення модуля 3 В або 5 В. У разі різної напруги живлення різні схеми під'єднання.
Характеристики:
- рідкокристалічний;
- синя підсвітка, білі символи;
- роздільна здатність дисплея: 128 на 64 точок;
- розміри екрана: 72 х 40 мм;
- регулятор контрастності;
- 20-контактний інтерфейс під'єднання;
- напруга живлення: 5 В;
- габарити модуля: 93,0 х 70,0 х 7,5 мм;
- вага: 74 г.
Комплектація:
1 x LCD 12864 графічний РК-дисплей модуль для Arduino (без i2c модуля)
| Основні атрибути | |
|---|---|
| Тип | Модуль |
