GSM GPRS-модуль SIM800L використовується для розроблення проєктів, у яких потрібна керування пристроєм на чималій відстані або отримання від нього даних. Чип дає змогу працювати в мережах стільникового зв'язку за технологіями GSM, GPRS, SMS на частотах 850/900/1800/1900 МГц. Практичне застосування: керування технологічним процесом або передавання даних із датчиків у промисловості, бездротові сигналізації, охоронні системи.

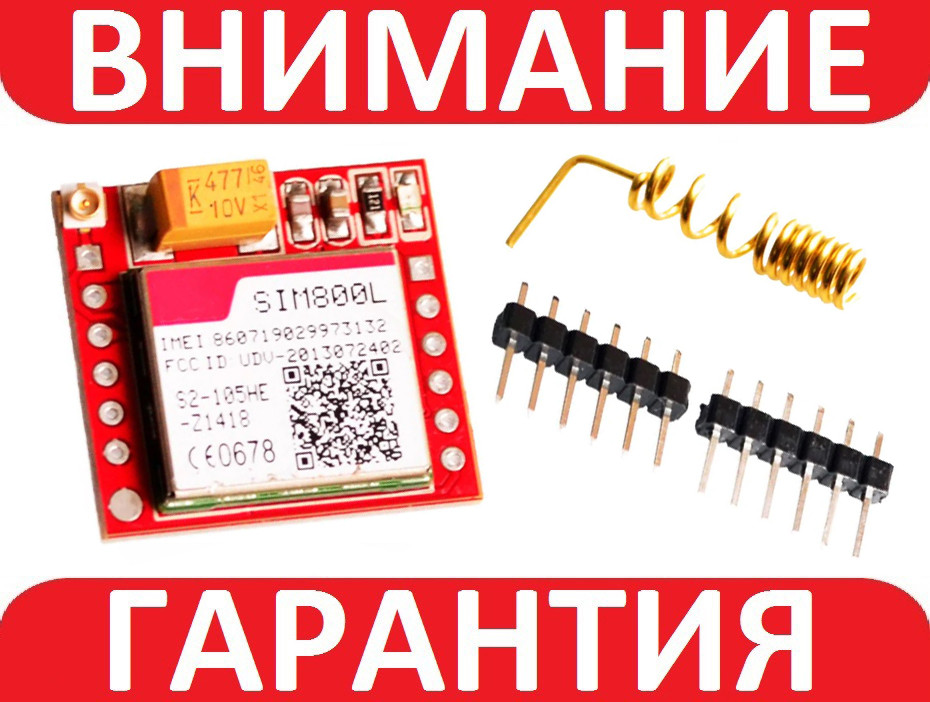

Модуль постачається з незапаяними контактами й антеною. Контакти потрібно припаювати, якщо Ви збираєтеся використовувати SIM800L з модульними мікроконтролерами типу Arduino або Raspberry Pi. Антену паяти обов'язково, інакше радіус приймання сигналу буде зовсім невеликий. Можна використовувати зовнішні антени.
Розпинування модуля SIM800L:
- RING — індикатор виклику;
- DTR — готовність вихідних даних;
- MIC+ — з'єднання з мікрофоном;
- MIC- — з'єднання з мікрофоном;
- SPK+ — з'єднання з динаміком;
- SPK — з'єднання з динаміком;
- NET — під'єднання антени;
- VCC — напруга живлення;
- RST — скидання, перезавантаження;
- RXD — отримані дані;
- TXD — дані, що передаються;
- GND — загальний контакт;
- IPX ANT. — під'єднання IPX антени;
- LED — світлодіодна індикація;
- MICRO SIM — слот під microSIM карту.
Внимание! Перед використанням модуля потрібно виконати деякі умови:.
1. Потрібно поєднати логічні рівні пристроїв, що під'єднуються до SIM800L. Модуль має напругу логічного високого рівня 2,8 вольтів, коли більшість пристроїв працюють із рівнями 5 В. Для узгодження рівнів можна використовувати роздільник напруги або плату перетворювач логічних рівнів. Якщо не виконати цю умову, SIM800L вийде з ладу.
1. Потрібно поєднати логічні рівні пристроїв, що під'єднуються до SIM800L. Модуль має напругу логічного високого рівня 2,8 вольтів, коли більшість пристроїв працюють із рівнями 5 В. Для узгодження рівнів можна використовувати роздільник напруги або плату перетворювач логічних рівнів. Якщо не виконати цю умову, SIM800L вийде з ладу.
2. SIM800L має напругу живлення в діапазоні 3,7-4, В і піковий споживаний струм 2 А. Більшість блоків живлення мають вихідне напруження, значення 5 В, тому для нормального живлення SIM800L знадобиться використання DC-DC знижувального преобразователя. Під час першого вмикання рекомендується спочатку спробувати напругу 3,7 вольтів, якщо модуль працюватиме нестабільно, потрібно підіймати напругу на 0,1, поки не досягнете стабільної роботи. Якщо напруга живлення модуля буде більш ніж 4,2 В, він вийде з ладу.
Для використання SIM800L потрібно встановити в слот microSIM карту. Потім подати напругу живлення, після чого модуль почне пошук мережі. Під час пошуку мережі червоний світлодіод на платі модуля швидко блиматиме, коли мережа буде знайдена та під'єднана — світлодіод блиматиме з меншою частотою. Далі до модуля потрібно під'єднати пристрій керування (комп'ютер, мікроконтролер) і периферію (датчики, реєстратори тощо). Якщо Ви будете здійснювати голосові дзвінки, потрібно під'єднати динамік (до 8 Ом) і мікрофон (електротний). Для роботи з Arduino потрібно встановити бібліотеку. Для під'єднання до комп'ютера потрібно використовувати перетворювач USB — UART.
Модулем SIM800L можна керувати за допомогою AT команд. AT — це текстовий протокол, у якому як pre20 окремої команди використовується рядок AT (від англ. attention), а назва й параметри йдуть далі так само в текстовому вигляді.
Характеристики:
- модель: SIM800L;
- напруга живлення: 3,7 В - 4,2 В;
- струм режиму очікування: 0,7 мА;
- піковий струм: 2 А;
- максимальна напруга високого рівня UART: 2,8 В;
- швидкість UART: 1200 – 115200 бод;
- формат SIM-картки: microSIM;
- робочі діапазони: EGSM900, DCS1800, GSM850, PCS1900;
- потужність передавання DCS1800, PCS1900: 1 Вт;
- потужність передавання GSM850, EGSM900: 2 Вт;
- робочі частоти: 850, 900, 1800, 1900 МГц;
- режим мережі: 2G;
- керування: AT команди;
- надсилання та отримання: GPRS, SMS;
- максимальна швидкість передавання GPRS даних: 85,6 Кбод;
- кодування: CS-1, CS-2, CS-3, CS-4;
- підтримка: PBCCH, CSD, USSD, PAP, RTC;
- розміри: 25 х 24 х 4 мм;
- вага: 5 г.
Комплектація:
1 x SIM800L GPRS модуль стільникового зв'язку
